Systemy hydroizolacyjne i geomembrany w budowie oczek wodnych

Wybór odpowiedniego systemu hydroizolacyjnego jest kluczowym aspektem projektowania i realizacji oczek wodnych, determinującym nie tylko estetykę obiektu, ale przede wszystkim jego trwałość oraz bezpieczeństwo środowiskowe. W inżynierii wodnej stosuje się różnorodne technologie - od pasywnych barier mechanicznych, takich jak geomembranyGeomembrany to syntetyczne folie uszczelniające (HDPE, PVC, EPDM, PP i kompozyty) stosowane do izolacji zbiorników, składowisk, kanałów i innych obiektów wymagających szczelności; wybór materiału i poprawny montaż decydują o trwałości systemu., po aktywne systemy samouszczelniające oraz specjalistyczne powłoki wodoszczelne. Poniższy raport analizuje dostępne rozwiązania, ich parametry techniczne oraz specyficzne wymagania montażowe.

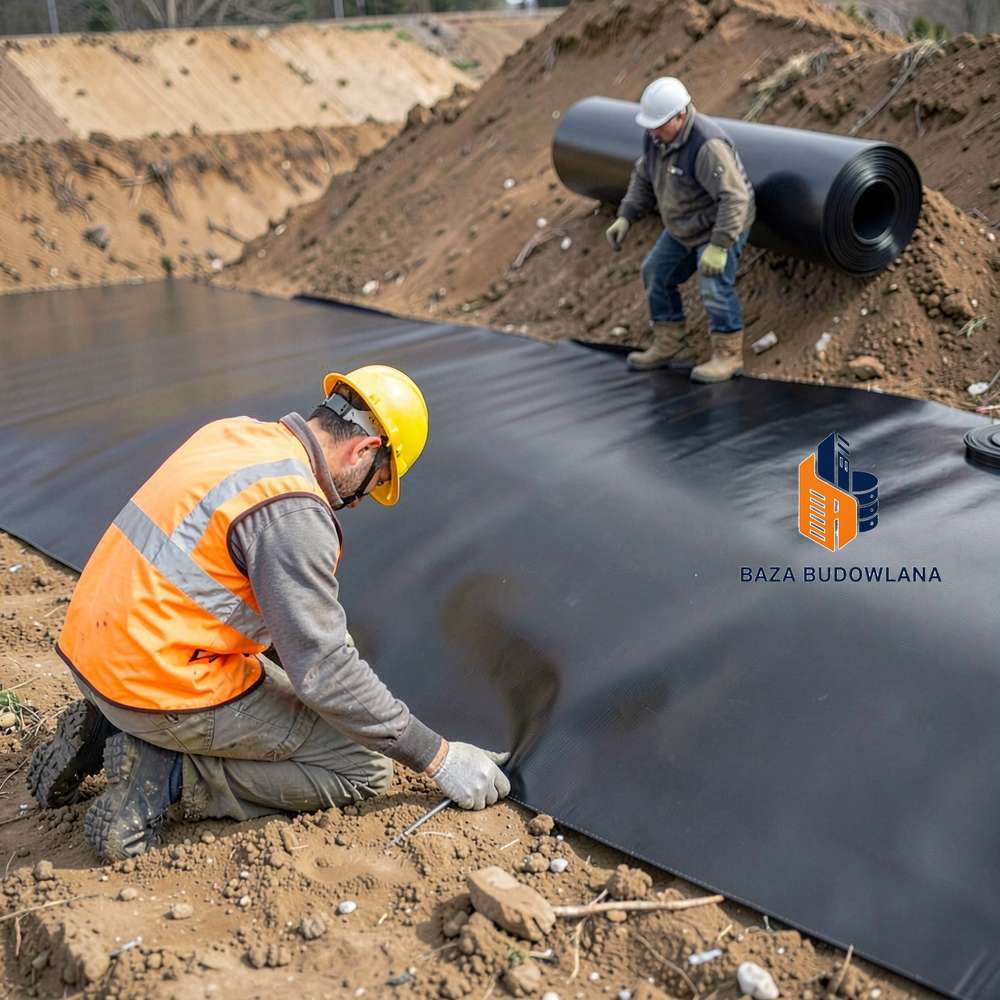

GeomembranyGeomembrany to syntetyczne folie uszczelniające (HDPE, PVC, EPDM, PP i kompozyty) stosowane do izolacji zbiorników, składowisk, kanałów i innych obiektów wymagających szczelności; wybór materiału i poprawny montaż decydują o trwałości systemu. jako bariery mechaniczne: PEHD i PVC

GeomembranyGeomembrany to syntetyczne folie uszczelniające (HDPE, PVC, EPDM, PP i kompozyty) stosowane do izolacji zbiorników, składowisk, kanałów i innych obiektów wymagających szczelności; wybór materiału i poprawny montaż decydują o trwałości systemu. stanowią fundament nowoczesnych systemów izolacyjnych w budownictwie lądowym i wodnym. Jednym z najczęściej stosowanych materiałów jest folia PEHD o grubości 2 mm, wykonana z polietylenu o wysokiej gęstości. Produkt ten charakteryzuje się wyjątkową odpornością chemiczną i mechaniczną, co czyni go niezawodnym rozwiązaniem w ochronie wód gruntowych przed zanieczyszczeniami. Dzięki swojej strukturze geomembrana PEHDGeomembrany PEHD (Polietylen wysokiej gęstości) to syntetyczne, nieprzepuszczalne folie wykonane z polietylenu o wysokiej gęstości, membrany izolacyjne. Dzięki swoim wyjątkowym właściwościom fizycznym i chemicznym są idealnym materiałem do izolacji i uszczelniania w różnorodnych projektach inżynierskich. 2 mm gwarantuje najwyższą szczelność, co pozwala na jej wykorzystanie nie tylko w oczkach wodnych, ale również w zbiornikach retencyjnych, osadnikach przemysłowych oraz składowiskach odpadów.

Alternatywą dla PEHD jest folia izolacyjna PCV (polichlorek winylu). Jest to materiał termoplastyczny, który wyróżnia się bardzo wysoką elastycznością, co pozwala na jego doskonałą adaptację do skomplikowanych kształtów i nierówności podłoża. Folie te, zgodne z normą PN-EN 13361, zapewniają wieloletnią trwałość konstrukcji hydrotechnicznych. W procesie łączenia arkuszy PCV stosuje się zgrzewanie gorącym powietrzem lub klinem, co gwarantuje trwałość połączeń.

Wybór między różnymi typami membran zależy od specyficznych wymagań projektu:

• Membrana PCVMembrana PCV (polichlorek winylu) to rodzaj membrany izolacyjnej, wszechstronny materiał stosowany w różnych dziedzinach budownictwa. W zależności od miejsca zastosowania, można ją podzielić na dwa główne typy: geomembrany i membrany dachowe. Oba typy charakteryzują się wysoką trwałością, elastycznością i odpornością na różne czynniki środowiskowe. Membrana PCV, zależnie od miejsca stosowania, to rodzaj geomembrany lub membrany dachowej. Jest to także rodzaj grubej folii budowlanej - idealna do obiektów o złożonej geometrii ze względu na wysoką elastyczność.
• Geomembrana PEHDGeomembrany PEHD (Polietylen wysokiej gęstości) to syntetyczne, nieprzepuszczalne folie wykonane z polietylenu o wysokiej gęstości, membrany izolacyjne. Dzięki swoim wyjątkowym właściwościom fizycznym i chemicznym są idealnym materiałem do izolacji i uszczelniania w różnorodnych projektach inżynierskich. - materiał sztywniejszy, wymagający gładkiego podłoża, ale oferujący doskonałą odporność chemiczną.
• Membrana EPDMMembrana EPDM (Etyleno-Propyleno-Dienowy Kauczuk Terpolimer) to rodzaj membrany izolacyjnej, popularny materiał stosowany w budownictwie i inżynierii do różnych celów, głównie jako materiał wodoodporny i uszczelniający. - charakteryzuje się ekstremalnie wysoką elastycznością i zachowaniem właściwości w ujemnych temperaturach.

W celu zapewnienia pełnej ochrony geomembranyGeomembrany to syntetyczne folie uszczelniające (HDPE, PVC, EPDM, PP i kompozyty) stosowane do izolacji zbiorników, składowisk, kanałów i innych obiektów wymagających szczelności; wybór materiału i poprawny montaż decydują o trwałości systemu. przed przebiciem mechanicznym, standardem inżynierskim jest ułożenie pod nią geowłókninyGeowłókniny to materiały syntetyczne stosowane w inżynierii lądowej i geotechnicznej, w celu poprawienia właściwości gruntów i zapobieganiu erozji gleby. Są to sztuczne włókna, które są rozłożone w warstwie podłoża, w celu zwiększenia jego nośności, stabilności, wzmocnienia i odporności na uszkodzenia mechaniczne. polipropylenowej o gramaturze dostosowanej do rodzaju podłoża.

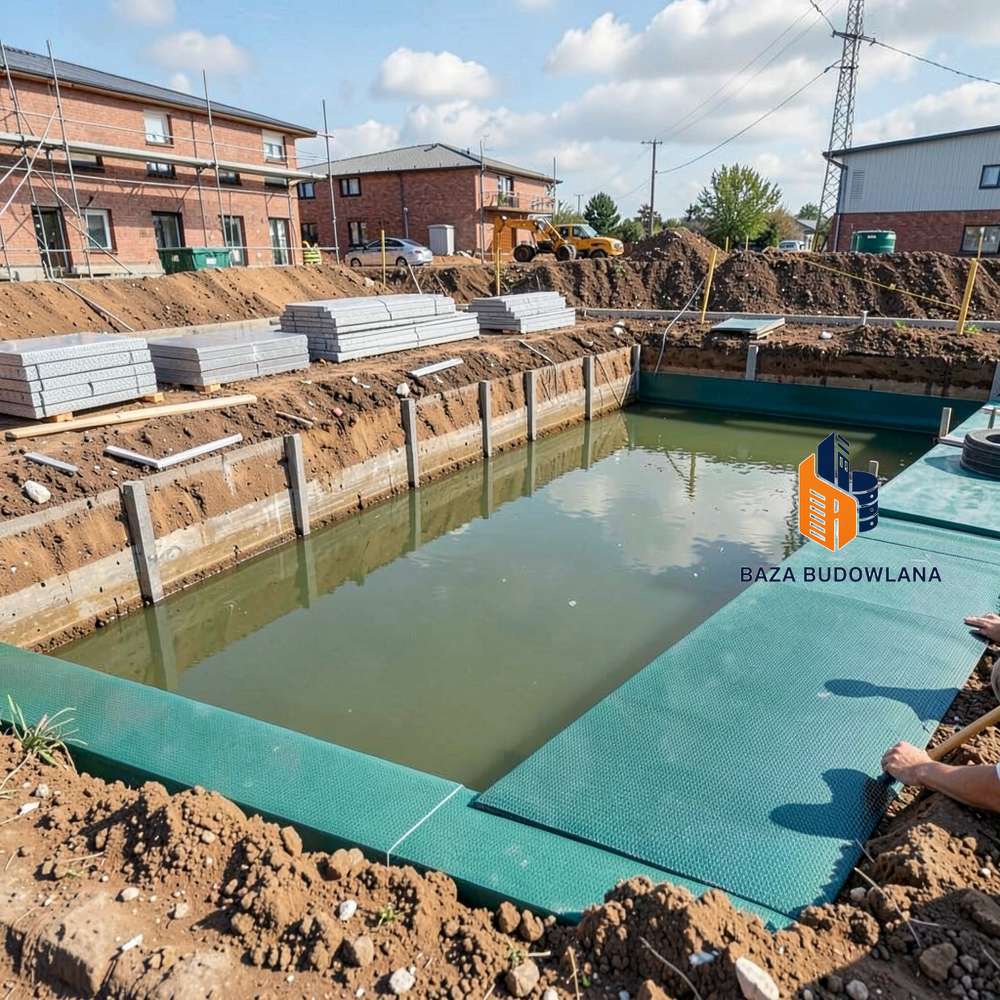

Aktywna hydroizolacja: maty bentonitoweMata bentonitowa to nowoczesny materiał hydroizolacyjny, łączący w sobie zalety geosyntetyków i naturalnych właściwości bentonitu – gliny o wyjątkowych zdolnościach pęcznienia w kontakcie z wodą. Składa się z warstwy bentonitu sodowego umieszczonej pomiędzy dwoma warstwami geowłókniny lub geotkaniny, często igłowanych dla zwiększenia integralności struktury. Po instalacji i kontakcie z wodą, mata tworzy jednolitą, nieprzepuszczalną barierę, chroniącą konstrukcje przed przenikaniem wody i wilgoci. Dzięki specjalnemu procesowi igłowania lub klejenia, bentonit jest trwale związany z materiałami geosyntetycznymi. (GCL)

Maty bentonitoweMata bentonitowa to nowoczesny materiał hydroizolacyjny, łączący w sobie zalety geosyntetyków i naturalnych właściwości bentonitu – gliny o wyjątkowych zdolnościach pęcznienia w kontakcie z wodą. Składa się z warstwy bentonitu sodowego umieszczonej pomiędzy dwoma warstwami geowłókniny lub geotkaniny, często igłowanych dla zwiększenia integralności struktury. Po instalacji i kontakcie z wodą, mata tworzy jednolitą, nieprzepuszczalną barierę, chroniącą konstrukcje przed przenikaniem wody i wilgoci. Dzięki specjalnemu procesowi igłowania lub klejenia, bentonit jest trwale związany z materiałami geosyntetycznymi. (GCL - Geosynthetic Clay Liner) stanowią naturalną i trwałą alternatywę dla tradycyjnych folii syntetycznych, takich jak PVC czy EPDMFolia EPDM to membrana wykonana z syntetycznego kauczuku etylenowo‑propylenowo‑dienowego, cechująca się wysoką elastycznością, odpornością na działanie promieniowania UV, ozonu, wilgoci i dużych wahań temperatury, np. Membrana EPDM Firestone. W przeciwieństwie do folii, która stanowi barierę mechaniczną (pasywną), mata bentonitowaMata bentonitowa to nowoczesny materiał hydroizolacyjny, łączący w sobie zalety geosyntetyków i naturalnych właściwości bentonitu – gliny o wyjątkowych zdolnościach pęcznienia w kontakcie z wodą. Składa się z warstwy bentonitu sodowego umieszczonej pomiędzy dwoma warstwami geowłókniny lub geotkaniny, często igłowanych dla zwiększenia integralności struktury. Po instalacji i kontakcie z wodą, mata tworzy jednolitą, nieprzepuszczalną barierę, chroniącą konstrukcje przed przenikaniem wody i wilgoci. Dzięki specjalnemu procesowi igłowania lub klejenia, bentonit jest trwale związany z materiałami geosyntetycznymi. jest izolacją aktywną. Jej skuteczność opiera się na procesach fizykochemicznych - pod wpływem kontaktu z wodą granulat bentonitowyGranulat bentonitowy to sypki materiał na bazie bentonitu, zwykle bentonitu sodowego lub wapniowego, zawierający głównie minerał montmorylonit. Główna cecha to zdolność do silnego pęcznienia po zwilżeniu, co powoduje wzrost objętości i spadek przepuszczalności materiału. Środek uszczelniający na bazie aktywowanego bentonitu sodowego pod wpływem wilgoci pęcznieje, tworząc żelową, nieprzepuszczalną barierę. Po zmieszaniu z wodą granulat bentonitowy zmienia konsystencję z sypkiej w gęstą pastę, łatwą do formowania i wypełniania szczelin. zawarty między warstwami geowłókninyGeowłókniny to materiały syntetyczne stosowane w inżynierii lądowej i geotechnicznej, w celu poprawienia właściwości gruntów i zapobieganiu erozji gleby. Są to sztuczne włókna, które są rozłożone w warstwie podłoża, w celu zwiększenia jego nośności, stabilności, wzmocnienia i odporności na uszkodzenia mechaniczne. pęcznieje, tworząc nieprzepuszczalną barierę żelową.

Główną zaletą technologii GCL jest zdolność do samouszczelniania w przypadku drobnych przebić mechanicznych, co eliminuje ryzyko nieszczelności często spotykanych w zbiornikach foliowych. Materiał ten jest odporny na procesy starzenia oraz niskie temperatury, a dzięki umieszczeniu pod warstwą gruntu nie ulega degradacji pod wpływem promieni UV.

Należy jednak pamiętać o restrykcyjnych warunkach montażowych, gdyż nieszczelności w systemach bentonitowych często wynikają z błędów wykonawczych:

• Kluczowe jest zapewnienie odpowiedniej warstwy dociskowej.
• Zakłady między arkuszami muszą być poprawnie uszczelnione granulatem lub pastą bentonitową w celu aktywacji barierowych właściwości maty.
• Niewłaściwy montaż może prowadzić do nieszczelności dyfuzyjnych lub przesiąkania na stykach arkuszy.

Powłoki wodoszczelne i systemy dla konstrukcji betonowych

W przypadku oczek wodnych wykonanych z betonu, który jest materiałem porowatym i narażonym na pęknięcia skurczowe, stosuje się specjalistyczne powłoki wodoszczelne. Mineralna farba cementowaFarba do betonu wodoszczelna MAXQUICK to cementowa farba do powierzchni betonowych wewnętrznych i zewnętrznych. Wodoodporna farba akrylowo cementowa. jest skutecznym rozwiązaniem, ponieważ trwale łączy się z podłożem mineralnym, tworząc powłokę odporną na stały kontakt z wodą. Jest to metoda prostsza w aplikacji niż układanie folii, zapewniająca jednocześnie wysoką estetykę.

Dla konstrukcji wymagających większej elastyczności, np. przy mikroruchach konstrukcji lub rozległych rysach, stosuje się dwuskładnikową hydroizolację szlamową na bazie cementu i żywic syntetycznych. Tworzy ona bezszwową, elastyczną barierę, która skutecznie mostkuje pęknięcia i chroni beton przed erozją.

Innym rozwiązaniem są płynne folie izolacyjne w postaci pasty tiksotropowej. Po polimeryzacji zmieniają się one w nierozkładalny elastomer, zapewniając 100% uszczelnienie przeciwwodne. Produkty tego typu posiadają szereg zalet:

• Są jednoskładnikowe i gotowe do użycia, co ułatwia aplikację.
• Wypełniają małe spękania i penetrują pory podłoża.
• Są bezpieczne dla wody pitnej (zgodność z normą BS 6920) i mogą być stosowane na powierzchniach mokrych.

Przygotowanie podłoża betonowego przed aplikacją powłok wymaga użycia myjki ciśnieniowej, szczotki drucianej oraz usunięcia luźnych fragmentów szpachelką. W przypadku aktywnych wycieków pod ciśnieniem, przed aplikacją farby należy zastosować szybkowiążący cement hydraulicznyCement hydrauliczny czyli cement wodoszczelny, to rodzaj spoiwa mineralnego, które wiąże i twardnieje w kontakcie z wodą, niezależnie od dostępu powietrza. Jest to jeden z najważniejszych materiałów budowlanych stosowanych w konstrukcjach betonowych i żelbetowych na całym świecie. Dzięki swoim właściwościom hydraulicznym, cement ten może być używany w warunkach wilgotnych, a nawet pod wodą.. Do wzmocnienia narożników i styków w systemach szlamowych zaleca się stosowanie taśm uszczelniających lub siatek z włókna szklanego.

Systemy drenażowe i detale wykonawcze

W projektach inżynierskich istotnym elementem jest zapewnienie odpowiedniej wentylacji i drenażuDrenaż to system odprowadzania nadmiaru wody z gruntu lub powierzchni terenu, mający na celu zapobieganie gromadzeniu się wody, podmoknięciu, erozji oraz destabilizacji podłoża. Jest szeroko stosowany w budownictwie, rolnictwie, ogrodnictwie oraz przy zabezpieczaniu skarp i nasypów.. Membrana kubełkowa pozwala na wentylację powierzchni fundamentu, co ułatwia odparowanie wilgoci technologicznej. Wysoka odporność na zgniatanie gwarantuje, że przestrzeń drenażowa nie zostanie zamknięta pod naporem gruntu.

W gruntach nieprzepuszczalnych lub przy wysokim poziomie wód gruntowych niezbędne jest zastosowanie geokompozytu drenażowegoDrenaż to system odprowadzania nadmiaru wody z gruntu lub powierzchni terenu, mający na celu zapobieganie gromadzeniu się wody, podmoknięciu, erozji oraz destabilizacji podłoża. Jest szeroko stosowany w budownictwie, rolnictwie, ogrodnictwie oraz przy zabezpieczaniu skarp i nasypów., który zapobiega zamulaniu się kubełków przez drobne frakcje gruntu. Poprawny montaż membrany kubełkowej wymaga:

• Kierowania kubełkami w stronę ściany w celu zachowania szczeliny powietrznej.
• Zachowania zakładów o szerokości 10-20 cm, uszczelnianych taśmą butylową.
• Mocowania za pomocą dedykowanych gwoździ lub wkrętów z podkładkami uszczelniającymi.
• Zastosowania listwy startowej/zamykającej na górnej krawędzi, aby zapobiec dostawaniu się zanieczyszczeń pod membranę.

Podsumowanie

Wybór technologii hydroizolacji oczka wodnego powinien być podyktowany rodzajem podłoża (beton vs grunt), wymaganiami dotyczącymi elastyczności oraz planowanym stopniem skomplikowania geometrii obiektu. Systemy geomembranowe zapewniają trwałą barierę mechaniczną, maty bentonitoweMata bentonitowa to nowoczesny materiał hydroizolacyjny, łączący w sobie zalety geosyntetyków i naturalnych właściwości bentonitu – gliny o wyjątkowych zdolnościach pęcznienia w kontakcie z wodą. Składa się z warstwy bentonitu sodowego umieszczonej pomiędzy dwoma warstwami geowłókniny lub geotkaniny, często igłowanych dla zwiększenia integralności struktury. Po instalacji i kontakcie z wodą, mata tworzy jednolitą, nieprzepuszczalną barierę, chroniącą konstrukcje przed przenikaniem wody i wilgoci. Dzięki specjalnemu procesowi igłowania lub klejenia, bentonit jest trwale związany z materiałami geosyntetycznymi. oferują unikalną zdolność samouszczelniania, natomiast powłoki wodoszczelne są optymalnym rozwiązaniem dla konstrukcji betonowych wymagających estetyki i odporności na pęknięcia.

FAQ - Najczęściej Zadawane Pytania
