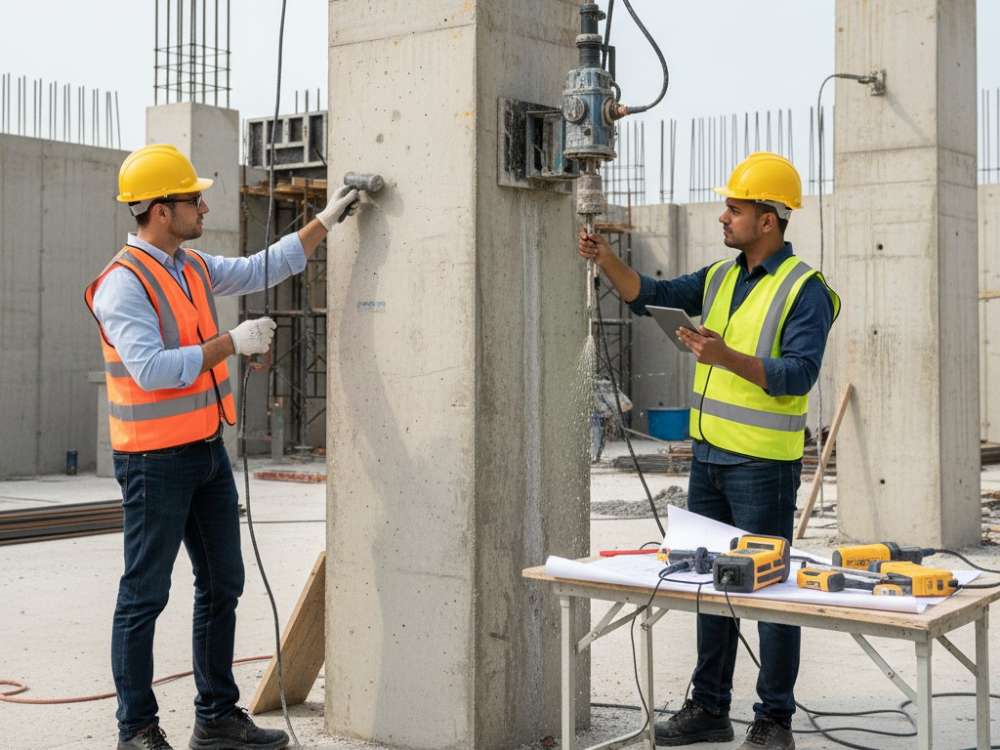

Badanie betonuBadanie betonu na budowie wykonujem metodami niszczącymi i nieniszczącymi, np. młotkiem Schmidta stanowi kluczowy proces diagnostyczny w inżynierii lądowej, mający na celu obiektywną ocenę parametrów fizyko-mechanicznych materiału w konstrukcjach istniejących oraz nowo wznoszonych. Proces ten jest niezbędny do zapewnienia bezpieczeństwa konstrukcyjnego, trwałości obiektów oraz weryfikacji zgodności z założeniami projektowymi. Diagnostyka betonuDiagnostyka betonu to system badań i analiz mający na celu ocenę zgodności z wymaganiami projektowymi, określenie jednorodności i nośności konstrukcji oraz identyfikację przyczyn wad betonu oraz zakresu uszkodzeń betonu; wybór metod badania betonu zależy od celu (kontrola jakości, ocena stanu istniejącej konstrukcji, analiza przyczyn awarii) oraz dostępności elementu i wymaganej dokładności. Diagnozowanie uszkodzeń betonu koncentruje się na badaniu przyczyn problemów z betonem obejmuje zarówno metody nieniszczące (in situ, NDT), jak i laboratoryjne analizy pobranych próbek. pozwala na identyfikację uszkodzeń strukturalnych oraz określenie rzeczywistych parametrów nośnych, co jest kluczowe w obliczu starzenia się infrastruktury i występowania błędów wykonawczych.
Klasyfikacja metod badawczych
Metody badania betonu dzieli się zasadniczo na dwie główne kategorie, różniące się stopniem ingerencji w strukturę elementu:
- Metody nieniszczące (NDT - Non-Destructive Testing): Pozwalają na ocenę parametrów betonu bez naruszania integralności konstrukcji. Są to techniki szybkie, umożliwiające wykonanie dużej liczby pomiarów w krótkim czasie.
- Metody niszczące i półniszczące (MDT/DT): Wymagają pobrania próbek z konstrukcji (np. odwierty rdzeniowe) lub powodują lokalne uszkodzenia powierzchni. Dostarczają najbardziej precyzyjnych danych o wytrzymałości, jednak wymagają późniejszej naprawy miejsc poboru.
Pomiary sklerometryczneBadanie młotkiem Schmidta – badanie młotkiem SchmidtaBadanie sklerometryczne to nieinwazyjne i nieniszczące badanie wytrzymałości betonu in situ - badanie betonu na budowie, bez pobierania próbek. Ostateczna cena badania betonu zależy od dodatkowych czynników, m.in. od ewentualne koszty dojazdu na pomiary oraz czynniki ryzyka i specjalne warunki BHP wykonania pomiarów.
Jedną z najpowszechniej stosowanych metod nieniszczących jest badanie sklerometryczneBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. , wykonywane przy użyciu młotka SchmidtaMechaniczny młotek Shmidta typ N, inaczej sklerometr Schmidta to budowlane urządzenie pomiarowe do badania wytrzymałości betonu na ściskanie. Klasyczny Młotek Schmidta typ N. Prosta budowa urządzenia (nie wymaga baterii) gwarantuje ciąglą gotowość do pracy.. Metoda ta opiera się na pomiarze energii zwrotnej (liczby odbicia) bijaka uderzającego o powierzchnię betonu. Istnieje korelacja między twardością powierzchniową a wytrzymałością betonu na ściskanie.
- Zalety: Wysoka mobilność urządzenia, możliwość szybkiej inwentaryzacji dużych powierzchni, niska inwazyjność.
- Zastosowanie: Wstępna ocena jednorodności betonu, lokalizacja stref o obniżonych parametrach oraz kontrola przyrostu wytrzymałości w czasie.
- Ograniczenia: Wynik jest zależny od stanu zawilgocenia powierzchni, stopnia karbonatyzacji oraz obecności kruszywa grubego bezpośrednio pod miejscem uderzenia.
Diagnostyka uszkodzeń strukturalnych
Problem uszkodzeń strukturalnych betonu, takich jak zarysowania, kawerny, rozwarstwienia czy korozja zbrojenia, wymaga zastosowania zaawansowanych technik pomiarowych. Poza metodami sklerometrycznymi, w diagnostyce wykorzystuje się:
- Metodę ultradźwiękową: Pozwalającą na badanie ciągłości struktury i wykrywanie wewnętrznych defektów.
- Metodę elektrochemiczną (półogniwową): Stosowaną do oceny stopnia zagrożenia korozją zbrojenia.
- Pobór rdzeni wiertniczych: Pozwalający na bezpośrednie badanie wytrzymałości w prasie hydraulicznej oraz analizę chemiczną składu betonu.
Zastosowanie badań w cyklu życia obiektu
Badania betonu są realizowane na różnych etapach eksploatacji budowli:
- Etap budowy: Weryfikacja zgodności dostarczonej mieszanki betonowej z dokumentacją (badanie konsystencji, zawartości powietrza oraz wytrzymałości normowej po 28 dniach).
- Odbiór konstrukcji: Potwierdzenie parametrów nośnych elementów wykonanych in situ.
- Eksploatacja i modernizacja: Ocena stanu technicznego przed planowaną nadbudową, rozbudową lub zmianą sposobu użytkowania obiektu.
- Awaria budowlana: Określenie przyczyn degradacji i oszacowanie stopnia bezpieczeństwa dalszego użytkowania.
Normy techniczne i regulacje prawne
Wszystkie badania betonu muszą być przeprowadzane zgodnie z obowiązującymi normami, co gwarantuje powtarzalność i porównywalność wyników. Do najważniejszych aktów normatywnych należą:
- PN-EN 13791: Ocena wytrzymałości betonu na ściskanie w konstrukcjach i wyrobach prefabrykowanych.
- PN-EN 12504-2: Badania betonu w konstrukcjach – Część 2: Badania nieniszczące – Oznaczanie liczby odbicia (dotyczy młotka SchmidtaMechaniczny młotek Shmidta typ N, inaczej sklerometr Schmidta to budowlane urządzenie pomiarowe do badania wytrzymałości betonu na ściskanie. Klasyczny Młotek Schmidta typ N. Prosta budowa urządzenia (nie wymaga baterii) gwarantuje ciąglą gotowość do pracy.).
- PN-EN 12504-1: Badania betonu w konstrukcjach – Część 1: Odwierty rdzeniowe – Wycinanie, ocena i badanie wytrzymałości na ściskanie.
- PN-EN 206+A2: Beton – Wymagania, właściwości, produkcja i zgodność.
Podsumowując, kompleksowe badanie betonuBadanie betonu na budowie wykonujem metodami niszczącymi i nieniszczącymi, np. młotkiem Schmidta, łączące metody nieniszczące, takie jak sklerometriaBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. , z badaniami laboratoryjnymi próbek pobranych z natury, pozwala na stworzenie pełnego obrazu diagnostycznego konstrukcji. Jest to jedyny rzetelny sposób na eliminację niepewności co do rzeczywistych parametrów nośnych materiału i zapewnienie długotrwałej bezpiecznej eksploatacji obiektów budowlanych.
