Siatki i geosiatki drogowe

Siatki i geosiatkiGeosiatki to materiały geosyntetyczne stosowane w inżynierii lądowej do wzmacniania gruntów, stabilizacji podłoża oraz zapobiegania erozji. Są one wykonane z tworzyw sztucznych, takich jak polietylen (PE) lub polipropylen (PP), i mają strukturę siatki o wysokiej wytrzymałości mechanicznej. Geosiatki są szeroko stosowane w budownictwie drogowym, kolejowym, przy rekultywacji terenów oraz w ochronie środowiska. drogowe – kompleksowe wzmacnianie konstrukcji nawierzchni

Współczesne budownictwo drogowe mierzy się z wyzwaniami wynikającymi z dynamicznie rosnącego natężenia ruchu ciężkiego oraz ekstremalnych wahań temperatur. Tradycyjne nawierzchnie bitumiczne oraz podbudowy z kruszyw, pozbawione odpowiedniego wzmocnienia, ulegają przedwczesnej degradacji. Zastosowanie geosyntetyków, takich jak siatki i geosiatkiGeosiatki to materiały geosyntetyczne stosowane w inżynierii lądowej do wzmacniania gruntów, stabilizacji podłoża oraz zapobiegania erozji. Są one wykonane z tworzyw sztucznych, takich jak polietylen (PE) lub polipropylen (PP), i mają strukturę siatki o wysokiej wytrzymałości mechanicznej. Geosiatki są szeroko stosowane w budownictwie drogowym, kolejowym, przy rekultywacji terenów oraz w ochronie środowiska., stało się standardem pozwalającym na wydłużenie żywotności drogi i drastyczne ograniczenie kosztów remontów.

Główne obszary zastosowań i rozwiązywanie problemów technicznych

Wybór odpowiedniego materiału zależy od warstwy konstrukcyjnej, w której zostanie wbudowany, oraz specyfiki problemu inżynieryjnego:

• Wzmocnienie nawierzchni bitumicznej (Asfaltowej):

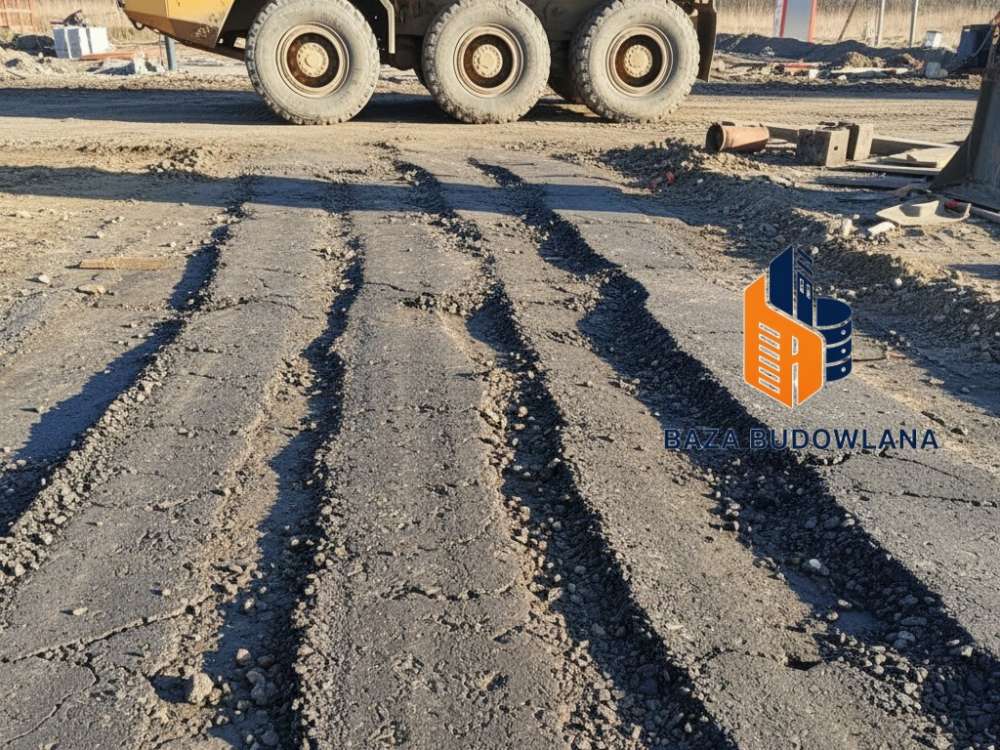

  Głównym problemem polskich dróg jest koleinowanie asfaltuKoleinowanie asfaltu powstaje głównie przez trwałą deformację plastyczną warstw bitumicznych pod ciężkim ruchem i/lub niewystarczającą konstrukcję podbudowy; najskuteczniejsze rozwiązania to poprawa mieszanki (SMA/PMB), właściwa zagęszczalność i zastosowanie geosyntetyków (uniaxial/biaxial lub geokraty) tam, gdzie podłoże jest słabe. oraz spękania odbite. Koleinowanie to deformacje trwałe powstające pod wpływem cyklicznych obciążeń od kół pojazdów, szczególnie w wysokich temperaturach. Rozwiązaniem jest zbrojenie nawierzchni asfaltowej siatkami (najczęściej z włókna szklanego lub szklano-węglowego). Produkty te, jak siatka szklana do asfaltuSiatka szklana do asfaltu z warstwą bitumiczną to rodzaj kompozytu szklanego nasączony asfaltem do wzacniania nawierzchni bitumicznych. Geosiatka szklana do asfaltu dostępna jest także bez otuliny SBR., posiadają wysoką sztywność i niską rozciągliwość, dzięki czemu przejmują naprężenia rozciągające, zapobiegając przemieszczaniu się mieszanki mineralno-asfaltowej (MMA).

• Wzmocnienie konstrukcji podbudowy i nasypów:

  W przypadku gruntów o niskich parametrach nośnych (niski współczynnik CBR), kluczowym zadaniem jest stabilizacja podłoża. Siatka drogowaSiatka drogowa, np. siatka szklana skutecznie wzmacnia warstwy bitumiczne, chroniąc nawierzchnię przed powstawaniem spękań odbitych. Dzięki wysokiej sztywności włókien i doskonałej przyczepności, zbrojenie to znacząco wydłuża żywotność drogi oraz redukuje przyszłe koszty jej utrzymania. układana na warstwie słabego gruntu rodzimego umożliwia tzw. zazębienie kruszywa w oczkach siatki. Tworzy to sztywną platformę roboczą, która zapobiega lokalnym osiadaniom i pozwala na redukcję grubości drogich warstw kruszywa łamanego.

• Stabilizacja, separacja i drenażDrenaż to system odprowadzania nadmiaru wody z gruntu lub powierzchni terenu, mający na celu zapobieganie gromadzeniu się wody, podmoknięciu, erozji oraz destabilizacji podłoża. Jest szeroko stosowany w budownictwie, rolnictwie, ogrodnictwie oraz przy zabezpieczaniu skarp i nasypów. (3w1):

  Na terenach podmokłych stosuje się geokompozytyGeokompozyty to rodzaj geosytnetyków, których nazwa sugeruje ich złożony charakter. Najczęściej, geokompozyty występują w postaci płaskich i przestrzennych konstrukcji wielowarstowych. (geosiatkaGeosiatki to materiały geosyntetyczne stosowane w inżynierii lądowej do wzmacniania gruntów, stabilizacji podłoża oraz zapobiegania erozji. Są one wykonane z tworzyw sztucznych, takich jak polietylen (PE) lub polipropylen (PP), i mają strukturę siatki o wysokiej wytrzymałości mechanicznej. Geosiatki są szeroko stosowane w budownictwie drogowym, kolejowym, przy rekultywacji terenów oraz w ochronie środowiska. połączona z geowłókniną). Rozwiązanie to eliminuje problem mieszania się (migracji) drobnych cząstek gruntu z czystym kruszywem podbudowy, co w tradycyjnych technologiach prowadzi do szybkiej utraty nośności drogi.

Diagnostyka i dobór technologii: Badania koleinowaniaBadanie odporności asfaltu na koleinowanie (badanie koleinowania) ocenia skłonność mieszanki bitumicznej do trwałych odkształceń pod obciążeniem; jednostką raportową dla lokalizacji pomiaru jest miejsce pomiaru. Najczęściej stosowane metody to laboratoryjne testy wheel‑tracking (PN‑EN 12697‑22 / 10 000 cykli) oraz polskie procedury oceny odporności na deformacje trwałe.

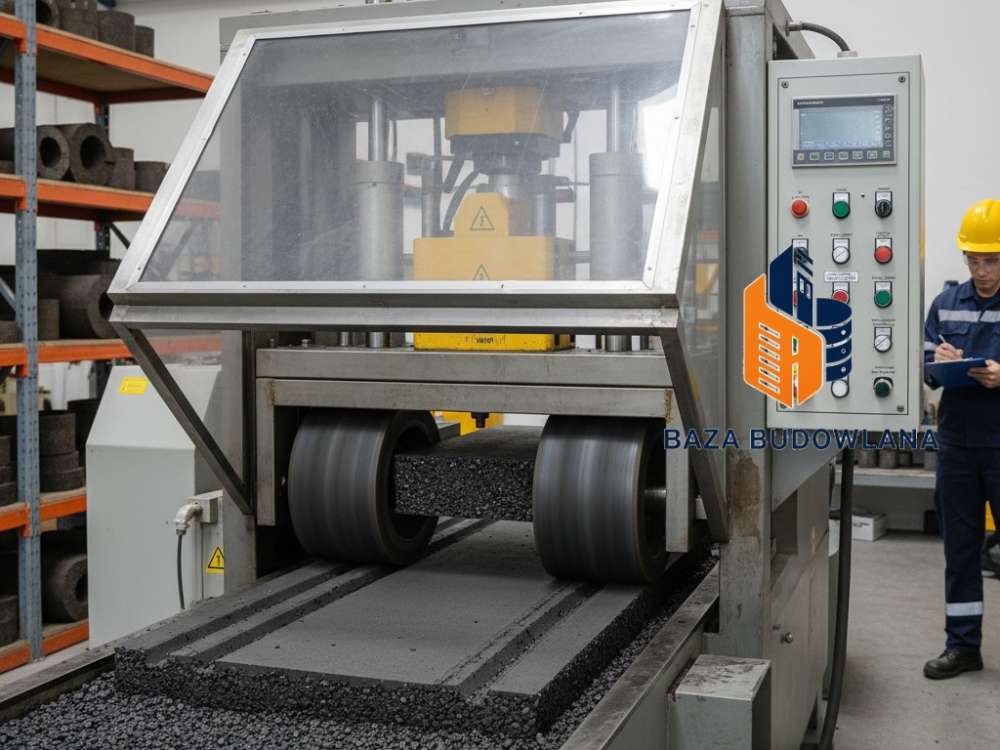

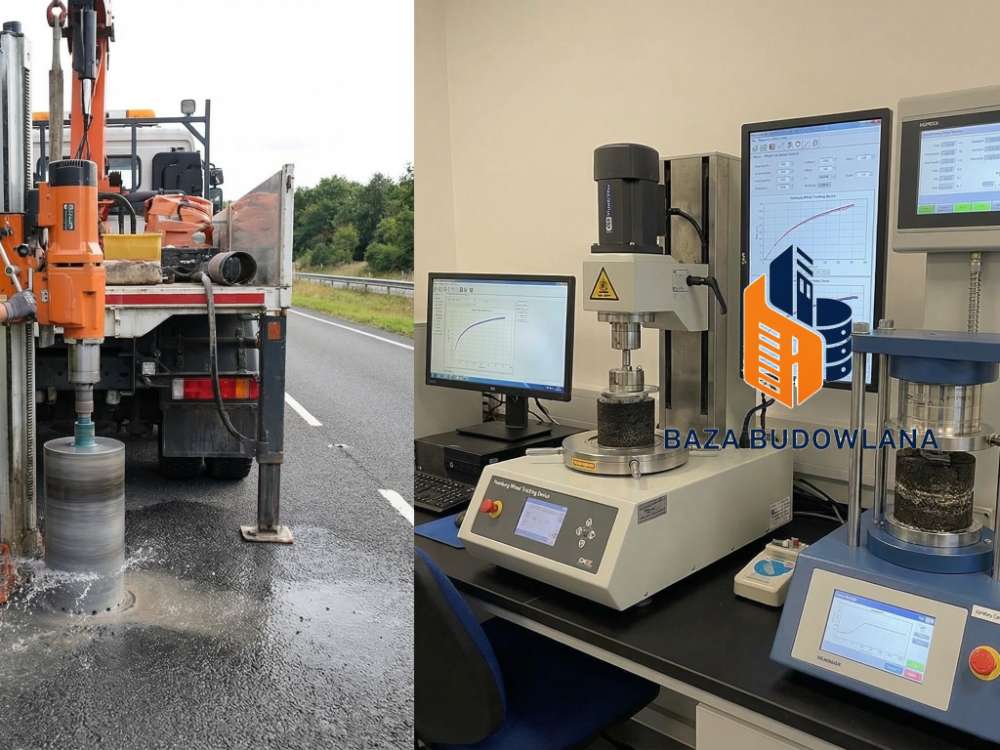

Przed przystąpieniem do projektowania wzmocnienia konieczna jest diagnostyka. Usługa badania odporności na koleinowanieBadanie odporności asfaltu na koleinowanie (badanie koleinowania) ocenia skłonność mieszanki bitumicznej do trwałych odkształceń pod obciążeniem; jednostką raportową dla lokalizacji pomiaru jest miejsce pomiaru. Najczęściej stosowane metody to laboratoryjne testy wheel‑tracking (PN‑EN 12697‑22 / 10 000 cykli) oraz polskie procedury oceny odporności na deformacje trwałe. (badanie deformacji trwałych) pozwala ocenić jakość istniejącej lub projektowanej mieszanki asfaltowej. Badania laboratoryjne i odwierty weryfikują, czy nawierzchnia wytrzyma prognozowane obciążenie ruchem. W przypadku stwierdzenia niskiej odporności, konieczne jest zastosowanie wysokomodułowych siatek szklanych lub szklano-węglowych, które dzięki swojej strukturze drastycznie ograniczają powstawanie deformacji plastycznych.

Dobór ze względu na kierunkowość przenoszenia sił

Skuteczność naprawy zależy od precyzyjnego określenia kierunku działania sił w konstrukcji:

• GeosiatkiGeosiatki to materiały geosyntetyczne stosowane w inżynierii lądowej do wzmacniania gruntów, stabilizacji podłoża oraz zapobiegania erozji. Są one wykonane z tworzyw sztucznych, takich jak polietylen (PE) lub polipropylen (PP), i mają strukturę siatki o wysokiej wytrzymałości mechanicznej. Geosiatki są szeroko stosowane w budownictwie drogowym, kolejowym, przy rekultywacji terenów oraz w ochronie środowiska. jednoosiowe (Uniaxial): Zaprojektowane do przenoszenia ekstremalnych sił w jednym kierunku. Są niezastąpione przy budowie stromych skarp, murów oporowych z gruntu zbrojonego oraz przyczółków mostowych.
• GeosiatkiGeosiatki to materiały geosyntetyczne stosowane w inżynierii lądowej do wzmacniania gruntów, stabilizacji podłoża oraz zapobiegania erozji. Są one wykonane z tworzyw sztucznych, takich jak polietylen (PE) lub polipropylen (PP), i mają strukturę siatki o wysokiej wytrzymałości mechanicznej. Geosiatki są szeroko stosowane w budownictwie drogowym, kolejowym, przy rekultywacji terenów oraz w ochronie środowiska. dwuosiowe (Biaxial): Przenoszą obciążenia równomiernie w kierunku wzdłużnym i poprzecznym. Jest to standardowy produkt do wzmacniania podbudowy dróg, parkingów i placów manewrowych, gdzie nacisk kół rozchodzi się promieniście.

Porównanie rozwiązań: GeosiatkaGeosiatki to materiały geosyntetyczne stosowane w inżynierii lądowej do wzmacniania gruntów, stabilizacji podłoża oraz zapobiegania erozji. Są one wykonane z tworzyw sztucznych, takich jak polietylen (PE) lub polipropylen (PP), i mają strukturę siatki o wysokiej wytrzymałości mechanicznej. Geosiatki są szeroko stosowane w budownictwie drogowym, kolejowym, przy rekultywacji terenów oraz w ochronie środowiska. czy geokrataGeokrata (czyli geosiatka komórkowa) to przestrzenny geosyntetyk zbudowany z komórek. Geokrata po rozłożeniu przypomina swoim wyglądem plaster miodu. Podstawowe cele stosowania geokraty to: wzmacnianie słabych podłoży gruntowych, zbrojenie skarp i zboczy, wzmocnienie nawierzchni i zapobieganie erozji gruntu. Zastosowanie geosiatki komórkowej pozwala na uzyskanie założonych funkcji z zachowaniem poszanowania środowiska naturalnego.?

Wybór między siatką płaską a strukturą komórkową jest kluczowy dla trwałości inwestycji:

Kluczowe parametry techniczne do weryfikacji

Aby uniknąć awarii budowlanej, należy bezwzględnie weryfikować parametry zawarte w kartach technicznych (TDS):

1. Wytrzymałość na rozciąganie (kN/m): Parametr dobierany do kategorii ruchu. Dla dróg lokalnych standardem jest 40–60 kN/m, dla autostrad i murów oporowych wartości te przekraczają 100 kN/m.
2. Wydłużenie przy maksymalnym obciążeniu (%): Dla zbrojenia asfaltu kluczowe są materiały o niskim wydłużeniu (poniżej 3%). Im szybciej siatka przejmie naprężenie, tym mniejsze ryzyko pęknięcia nawierzchni.
3. Kompatybilność chemiczna (pH środowiska): Siatki poliestrowe (PET) nie mogą być stosowane w kontakcie z materiałami o wysokim pH (np. stabilizacja cementem, gruz betonowy), gdyż ulegają degradacji. W takich przypadkach stosuje się wyłącznie polipropylen (PP) lub włókno szklane.
4. Odporność na uszkodzenia instalacyjne: Kruszywo wysypywane bezpośrednio na siatkę może ją uszkodzić. Wybór produktów z powłoką ochronną (np. bitumiczną lub polimerową) minimalizuje ryzyko utraty parametrów podczas zagęszczania.
5. Właściwości hydrauliczne: W przypadku geokompozytów należy sprawdzić wodoprzepuszczalność, aby nie stworzyć pod drogą nieprzepuszczalnej bariery, co mogłoby doprowadzić do wysadzin mrozowych.

Prawidłowe połączenie diagnostyki (badania koleinowaniaBadanie odporności asfaltu na koleinowanie (badanie koleinowania) ocenia skłonność mieszanki bitumicznej do trwałych odkształceń pod obciążeniem; jednostką raportową dla lokalizacji pomiaru jest miejsce pomiaru. Najczęściej stosowane metody to laboratoryjne testy wheel‑tracking (PN‑EN 12697‑22 / 10 000 cykli) oraz polskie procedury oceny odporności na deformacje trwałe.) z odpowiednio dobranym produktem (siatka drogowaSiatka drogowa, np. siatka szklana skutecznie wzmacnia warstwy bitumiczne, chroniąc nawierzchnię przed powstawaniem spękań odbitych. Dzięki wysokiej sztywności włókien i doskonałej przyczepności, zbrojenie to znacząco wydłuża żywotność drogi oraz redukuje przyszłe koszty jej utrzymania., geokrataGeokrata (czyli geosiatka komórkowa) to przestrzenny geosyntetyk zbudowany z komórek. Geokrata po rozłożeniu przypomina swoim wyglądem plaster miodu. Podstawowe cele stosowania geokraty to: wzmacnianie słabych podłoży gruntowych, zbrojenie skarp i zboczy, wzmocnienie nawierzchni i zapobieganie erozji gruntu. Zastosowanie geosiatki komórkowej pozwala na uzyskanie założonych funkcji z zachowaniem poszanowania środowiska naturalnego.) pozwala na budowę nawierzchni zdolnych wytrzymać dekady eksploatacji przy minimalnych nakładach na konserwację.
