Pomiary kontrolne posadzki według norm DIN 15185 / VDMA (FEM)

Definicja i specyfika pomiarów posadzek w systemach VNA

W nowoczesnym budownictwie przemysłowym, szczególnie w obiektach logistycznych typu VNA (Very Narrow Aisle), parametry geometryczne posadzki odgrywają kluczową rolę w bezpiecznej i efektywnej eksploatacji systemów regałowych. Pomiary kontrolne według normy DIN 15185 oraz wytycznych VDMA (FEM 4.007) stanowią rygorystyczne rozwinięcie ogólnych wymagań dotyczących płaskości posadzek betonowych zawartych w normie DIN 18202.

Specyfika magazynów wysokiego składowania polega na poruszaniu się wózków systemowych w bardzo wąskich korytarzach roboczych, gdzie prześwit między maszynami a konstrukcją regałów jest minimalny. Każde, nawet milimetrowe odchylenie posadzki od poziomu, ulega zwielokrotnieniu na wysokości masztu wózka (często przekraczającej 15-18 metrów), co może prowadzić do kolizji z regałami lub nadmiernego zużycia podzespołów mechanicznych pojazdów. Dlatego też badanie równości posadzkiBadanie równości posadzki, znane również jako audyt płaskości, to specjalistyczny proces pomiarowy mający na celu sprawdzenie, czy powierzchnia posadzki (zazwyczaj betonowej lub żywicznej) spełnia określone normy techniczne. (audyt płaskości) w korytarzach roboczych jest procedurą obligatoryjną przed oddaniem obiektu do użytkowania.

Normatywne wymagania techniczne: DIN 15185 i VDMA

Norma DIN 15185 precyzuje dopuszczalne odchyłki dla posadzek w korytarzach o szerokościach określonych rozstawem kół wózków systemowych. W odróżnieniu od standardowych pomiarów łatą (DIN 18202), norma ta koncentruje się na profilu podłużnym i poprzecznym toru jazdy wózka. Równolegle stosuje się wytyczne stowarzyszenia VDMA, które dostosowują wymagania do dynamicznie rozwijającej się technologii wózków podnośnikowych.

Poniższa tabela przedstawia kluczowe parametry różnic wysokości (dZ) w zależności od rozstawu kół wózka oraz wysokości podnoszenia:

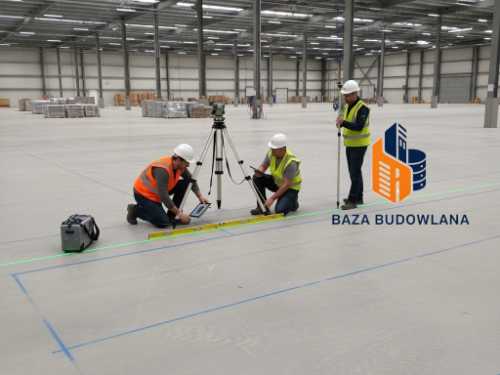

Metodyka wykonywania pomiarów kontrolnych

Proces pomiarowy opiera się na analizie dwóch głównych wektorów: poprzecznego oraz podłużnego względem osi korytarza. Wykorzystuje się do tego celu specjalistyczne urządzenia cyfrowe – tzw. profilografy lub roboty pomiarowe, które w sposób ciągły rejestrują profil nawierzchni w śladach kół wózka.

• Różnica wysokości poprzeczna (dZ): Określa nachylenie wózka na boki. Pomiary wykonuje się w dwóch równoległych liniach odpowiadających śladowi kół osi nośnej.
• Różnica wysokości podłużna (dX): Dotyczy falistości posadzki wzdłuż korytarza. Analizuje się tu zmiany nachylenia na odcinkach o długościach zdefiniowanych w normie (zazwyczaj co 1 lub 2 metry).
• Zmiana różnicy wysokości (d2Z): Parametr określający "skręcenie" (wichrowatość) powierzchni, co jest krytyczne dla stabilności masztu wózka VNA.

W sytuacjach spornych lub w ramach pełnej diagnostyki, pomiary geometryczne są uzupełniane o badanie nośności posadzkiOcena nośności posadzki to proces, którego celem jest ustalenie, czy konstrukcja podłogi jest w stanie wytrzymać przewidziane obciążenia – zarówno statyczne, jak i dynamiczne. Podejście to obejmuje szczegółowe badanie posadzki, analizę materiałów, konstrukcji i warunków eksploatacji oraz korzysta z narzędzi inżynierskich, które umożliwiają dokładne określenie wytrzymałości fundamentu.. Pozwala to wykluczyć osiadanie płyty pod obciążeniem regałów, co mogłoby zafałszować wyniki audytu płaskości po pewnym czasie eksploatacji.

Integracja z diagnostyką podłoża betonowego

Pomiary według DIN 15185 nie są jedynym elementem oceny jakościowej. Kompleksowa diagnostyka podłoża betonowego powinna obejmować również parametry materiałowe. W przypadku wykrycia nierówności przekraczających normy, często konieczne jest wykonanie frezowania lub szlifowania posadzki. Przed takimi pracami naprawczymi zaleca się przeprowadzenie dodatkowych badań:

• Badanie PULL-OFFBadanie Pull Off (badanie przyczepności na odrywanie) mierzy siłę potrzebną do oddzielenia powłoki od podłoża za pomocą stalowego lub aluminiowego „grzybka” (dolly) przyklejanego klejem epoksydowym. Metoda ta pozwala ocenić jakość wykonania i trwałość powłok ochronnych, wykończeniowych oraz naprawczych na różnych podłożach (beton, stal, materiały ceramiczne): Służy do oceny wytrzymałości powierzchniowej na odrywanie. Jest to kluczowe w przypadku planowania warstw wyrównawczych lub żywicznych, aby zapewnić ich odpowiednią przyczepność do podłoża.
• Badanie młotkiem SchmidtaBadanie sklerometryczne to nieinwazyjne i nieniszczące badanie wytrzymałości betonu in situ - badanie betonu na budowie, bez pobierania próbek. Ostateczna cena badania betonu zależy od dodatkowych czynników, m.in. od ewentualne koszty dojazdu na pomiary oraz czynniki ryzyka i specjalne warunki BHP wykonania pomiarów.: Metoda in-situ pozwalająca na szybką ocenę jednorodności betonu i jego przybliżonej wytrzymałości na ściskanie w różnych sekcjach korytarzy roboczych.
• Ocena stanu posadzki: Obejmuje inwentaryzację rys, pęknięć oraz degradacji dylatacji, które mogą bezpośrednio wpływać na wyniki pomiarów płaskości w systemie VNA.

Zastosowanie wyników i konsekwencje niedotrzymania norm

Wyniki pomiarów kontrolnych są przedstawiane w formie raportów graficznych i tabelarycznych, obrazujących profile korytarzy. Dokumentacja ta jest niezbędna dla:

1. Odbioru technicznego: Potwierdzenie zgodności wykonanych prac z projektem i wymaganiami inwestora.
2. Producentów wózków: Warunek konieczny do udzielenia gwarancji na bezawaryjną pracę urządzeń transportu bliskiego.
3. Bezpieczeństwa BHP: Minimalizacja ryzyka wypadków związanych z przewróceniem się ładunku lub kolizją masztu.

W przypadku, gdy audyt płaskości wykaże przekroczenia, konieczne jest wdrożenie procedur naprawczych, takich jak selektywne szlifowanie ścieżek jazdy. Należy pamiętać, że niedokładność posadzki w magazynach wysokiego składowania drastycznie obniża wydajność operacyjną poprzez wymuszenie redukcji prędkości wózków systemowych.
