Materiały bitumiczne stosowane w drogownictwie
Materiały bitumiczne stosowane w drogownictwie: Charakterystyka, klasyfikacja i wymagania techniczne
Współczesne drogownictwo w znacznej mierze opiera się na wykorzystaniu materiałów bitumicznych jako lepiszczy spajających kruszywa w trwałe i odporne na obciążenia warstwy nawierzchni. Z inżynierskiego punktu widzenia, bitum jest koloidalnym układem dyspersyjnym, składającym się z węglowodorów i ich pochodnych, charakteryzującym się wysoką lepkością i właściwościami termoplastycznymi. Poniższy artykuł stanowi kompendium wiedzy na temat rodzajów, właściwości oraz zastosowań tych materiałów w budownictwie komunikacyjnym.
Definicje i podział materiałów bitumicznych
Podstawowym pojęciem w technologii drogowej jest asfalt, który definiujemy jako mieszaninę lepiszcza bitumicznego i kruszywa. Samo lepiszcze (bitum) może pochodzić ze źródeł naturalnych, jednak w dominującej większości stosuje się bitumy naftowe, uzyskiwane w procesie przeróbki ropy naftowej. Klasyfikacja materiałów bitumicznych obejmuje:
Asfalty drogowe (nawierzchniowe): Klasyczne lepiszcza otrzymywane w procesie destylacji próżniowej ropy naftowej. Są one klasyfikowane według ich twardości, mierzonej parametrem penetracji.
Asfalty modyfikowane polimerami (PMB): Lepiszcza, których właściwości zostały ulepszone poprzez dodatek elastomerów (np. SBS) lub plastomerów. Charakteryzują się większym zakresem plastyczności i lepszą odpornością na starzenie.
Asfalty wielorodzajowe (Multigrade): Wykazują mniejszą wrażliwość na zmiany temperatury w porównaniu do asfaltów drogowych, łącząc cechy asfaltów twardych i miękkich.
Emulsje asfaltowe: Układy dyspersyjne asfaltu w wodzie z dodatkiem emulgatorów. Pozwalają na stosowanie technologii "na zimno".
Asfalty spienione: Uzyskiwane poprzez wprowadzenie niewielkiej ilości wody pod ciśnieniem do gorącego asfaltu, co powoduje gwałtowne zwiększenie jego objętości. Wykorzystywane głównie w recyklingu głębokim na zimno.Taśma bitumiczna samoprzylepna - wszechstronny materiał uszczelniający, który dzięki swojej elastyczności i wysokiej przyczepności znajduje zastosowanie w tłumieniu naprężeń, zabezpieczaniu przed wodą oraz przedłużaniu trwałości konstrukcji. Jej właściwości sprawiają, że jest doskonałym rozwiązaniem przy dylatacjach, przerwach konstrukcyjnych oraz szwach drogowych.
Kluczowe właściwości i parametry techniczne
W ocenie przydatności materiału bitumicznego do konkretnych warunków klimatycznych i obciążeniowych stosuje się szereg parametrów znormalizowanych. Do najważniejszych należą:
Penetracja (PN-EN 1426): Miara twardości asfaltu, określana głębokością zagłębienia się znormalizowanej igły w próbkę asfaltu w temperaturze 25°C. Wyrażana w jednostkach 0,1 mm.
Temperatura mięknienia metodą "Pierścień i Kula" (PiK) (PN-EN 1427): Temperatura, w której asfalt przechodzi ze stanu stałego w stan płynny. Kluczowa dla odporności nawierzchni na powstawanie kolein w lecie.
Temperatura łamliwości według Fraassa (PN-EN 12593): Określa temperaturę, w której warstwa asfaltu pęka przy zginaniu. Jest to wskaźnik odporności na pęknięcia niskotemperaturowe w zimie.
Nawrót elastyczny: Parametr kluczowy dla asfaltów modyfikowanych polimerami, określający zdolność materiału do odzyskania pierwotnego kształtu po odkształceniu.
Zastosowanie materiałów bitumicznych w konstrukcjach drogowych
Materiały bitumiczne znajdują zastosowanie na każdym etapie budowy i utrzymania nawierzchni drogowej. Ich dobór zależy od przeznaczenia danej warstwy oraz prognozowanego natężenia ruchu ciężkiego.
1. Mieszanki mineralno-asfaltowe (MMA): To podstawowy materiał konstrukcyjny warstw nawierzchni. Wyróżniamy tu m.in. Beton Asfaltowy (AC) stosowany w warstwach wiążących i podbudowach, oraz Mastyks Grysowy (SMA), który dzięki wysokiej zawartości grysów i grubym błonkom lepiszcza modyfikowanego, jest idealny na warstwy ścieralne dróg o najwyższych kategoriach ruchu.
2. Warstwy szczepne: Wykorzystuje się tu głównie kationowe emulsje asfaltowe, które zapewniają odpowiednie zespolenie (adhezję) pomiędzy poszczególnymi warstwami konstrukcyjnymi, co jest warunkiem koniecznym dla poprawnej pracy całej konstrukcji nawierzchni.
3. Zabiegi utrzymaniowe: Cienkie warstwy na zimno, powierzchniowe utrwalenia oraz recykling nawierzchni z wykorzystaniem emulsji lub asfaltu spienionego pozwalają na wydłużenie żywotności drogi przy niższych nakładach energetycznych.
Normy techniczne i wymagania formalne
W polskim drogownictwie nadrzędnymi dokumentami określającymi wymagania dla lepiszczy są normy zharmonizowane oraz specyfikacje techniczne opracowane przez organy zarządzające drogami (np. GDDKiA). Do najważniejszych dokumentów należą:
PN-EN 12591: Asfalty i lepiszcza bitumiczne - Wymagania dla asfaltów drogowych.
PN-EN 14023: Asfalty i lepiszcza bitumiczne - Zasady klasyfikacji asfaltów modyfikowanych polimerami.
PN-EN 13808: Asfalty i lepiszcza bitumiczne - Zasady klasyfikacji kationowych emulsji asfaltowych.
WT-1 (Wymagania Techniczne): Kruszywa do mieszanek mineralno-asfaltowych i lepiszcza bitumiczne do nawierzchni drogowych.
Podsumowując, wybór odpowiedniego materiału bitumicznego musi być poprzedzony rzetelną analizą wiskoelastycznych właściwości lepiszcza w odniesieniu do warunków pracy nawierzchni. Współczesna inżynieria drogowa dąży do stosowania lepiszczy o szerokim zakresie temperatur roboczych, co zapewnia trwałość zmęczeniową oraz odporność na ekstremalne zjawiska pogodowe.Klasyfikacja i charakterystyka najczęściej stosowanych materiałów bitumicznych
W nowoczesnej inżynierii drogowej dobór odpowiedniego spoiwa i mieszanki mineralno-asfaltowej (MMA) jest kluczowy dla zapewnienia trwałości strukturalnej nawierzchni oraz jej odporności na czynniki reologiczne i klimatyczne. Poniżej przedstawiono zestawienie 20 kluczowych materiałów i produktów bitumicznych wykorzystywanych zarówno w wykonawstwie nowych tras, jak i w procesach utrzymaniowych.
1. Asfalty drogowe (nawierzchniowe): Klasyczne lepiszcza otrzymywane z przeróbki ropy naftowej, klasyfikowane według penetracji (np. 35/50, 50/70, 70/100), stanowiące bazę dla większości mieszanek gorących.
2. Asfalty modyfikowane polimerami (PMB): Lepiszcza o ulepszonych właściwościach dzięki dodatkowi elastomerów (np. SBS), charakteryzujące się szerokim zakresem temperatury visco-elastyczności oraz wyższą odpornością na starzenie.
3. Asfalty wielorodzajowe (Multigrade): Specjalne lepiszcza o zredukowanej wrażliwości termicznej, łączące cechy asfaltów twardych w wysokich temperaturach i miękkich w niskich.
4. Kationowe emulsje asfaltowe: Układy dyspersyjne asfaltu w wodzie, stosowane do skropień międzywarstwowych, uszorstnień oraz w technologiach na zimno.
5. Asfalty upłynnione: Lepiszcza o obniżonej lepkości dzięki dodatkowi lotnych rozpuszczalników, stosowane głównie do gruntowania podłoży i stabilizacji.
6. Beton asfaltowy (AC): Najpopularniejsza mieszanka mineralno-asfaltowa o ciągłym uziarnieniu, stosowana we wszystkich warstwach nawierzchni (podbudowa, wiążąca, ścieralna).
7. Mastyks grysowy (SMA): Mieszanka o dużej zawartości grysu i zaprawy asfaltowej, charakteryzująca się wysoką odpornością na koleinowanie i doskonałą trwałością.
8. Asfalt lany (MA): Mieszanka o zerowej zawartości wolnych przestrzeni, niewymagająca zagęszczania walcami, stosowana głównie na obiektach mostowych i w trudnych warunkach miejskich.
9. Asfalt porowaty (PA): Materiał o wysokiej zawartości wolnych przestrzeni (powyżej 20%), projektowany w celu odprowadzania wody opadowej z powierzchni jezdni i redukcji hałasu komunikacyjnego.

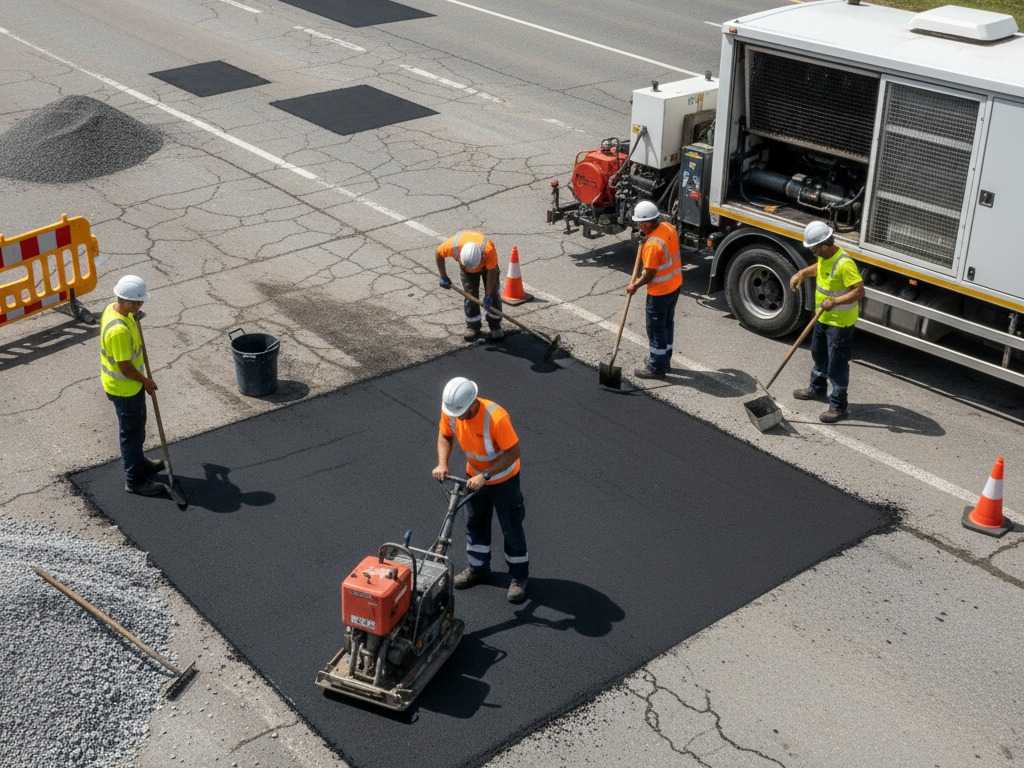

10. Mieszanka mineralno-asfaltowa na zimno (np. IRR): Profesjonalne produkty gotowe do użycia bez podgrzewania, oparte na specjalnych asfaltach i dodatkach uszlachetniających, dedykowane do błyskawicznych napraw ubytków (dziur w asfalcie).
11. Cienkie warstwy na zimno (Slurry Seal): Mieszanki emulsji asfaltowej i drobnego kruszywa, stosowane do powierzchniowej regeneracji i uszczelniania starych nawierzchni.
12. Asfalt spieniony: Innowacyjne lepiszcze uzyskiwane przez wtrysk wody pod ciśnieniem do gorącego asfaltu, stosowane głównie w procesach recyklingu głębokiego na zimno.
13. Bitumiczne masy zalewowe (na gorąco): Wysokoelastyczne materiały do uszczelniania szczelin dylatacyjnych oraz pęknięć podłużnych i poprzecznych w nawierzchniach bitumicznych i betonowych.
14. Taśmy bitumiczne: Prefabrykowane pasy materiału bitumicznego, stosowane do uszczelniania połączeń technologicznych (szwów) między pasami układanej nawierzchni.
15. Grys powlekany asfaltem: Kruszywo otoczone cienką warstwą lepiszcza, wykorzystywane w technologii powierzchniowych utrwaleń w celu poprawy przyczepności.
16. Papy asfaltowe mostowe (zgrzewalne): Wysokoparametrowe materiały hydroizolacyjne chroniące konstrukcję nośną mostów i wiaduktów przed korozją.
17. Bitumiczne preparaty gruntujące: Roztwory asfaltowe o dużej zdolności penetracji, przygotowujące podłoże pod właściwe warstwy izolacyjne lub konstrukcyjne.
18. Masy bitumiczno-polimerowe typu KMB: Grubowarstwowe powłoki uszczelniające, stosowane w infrastrukturze towarzyszącej do ochrony przeciwwilgociowej fundamentów obiektów inżynieryjnych.
19. Destrukt asfaltowy (granulat asfaltowy): Materiał odzyskany z frezowania starych nawierzchni, który po odpowiednim przetworzeniu stanowi pełnowartościowy składnik nowych mieszanek mineralno-asfaltowych.
20. Asfalt naturalny (np. Trinidad Epuré): Dodatek uszlachetniający do lepiszczy naftowych, zwiększający stabilność mieszanek, ich odporność na starzenie oraz podnoszący temperaturę mięknienia warstw ścieralnych.
Zastosowanie powyższych materiałów wymaga ścisłego przestrzegania reżimów technologicznych, takich jak temperatura wbudowania w przypadku mieszanek na gorąco czy odpowiednia wilgotność podłoża przy stosowaniu emulsji. Właściwa diagnostyka uszkodzeń, takich jak pęknięcia mrozowe czy degradacja strukturalna, pozwala na optymalny dobór materiału – od systemów naprawczych typu IRR po kompleksowe wymiany warstw ścieralnych z betonu asfaltowego lub SMA.
