Maty bentonitowe, określane w literaturze technicznej oraz specyfikacjach inżynieryjnych jako GCL (ang. Geosynthetic Clay Liner), stanowią jedno z najbardziej zaawansowanych rozwiązań w dziedzinie geosyntetycznych barier ilastych. Są to kompozytowe materiały hydroizolacyjne, które łączą naturalne właściwości uszczelniające bentonitu z wytrzymałością mechaniczną geosyntetyków. Systemy takie jak ActiTexMata izolacyjna ActiTex to bentonitowa mata izolacyjna, wysoce efektywna hydroizolacja ciężka, składająca się z warstwy bentonitu sodowego, umieszczonej pomiędzy tkaniną i włókniną polipropylenową. Wszystkie komponenty są zespolone za pomocą igłowania. Dodatkowo materiał pokryty jest warstwą folii polimerowej, dzięki czemu połączenie kompozytu i membrany nie ulega degradacji w kontakcie z wodą., BentomatMaty bentonitowe BENTOMAT stanowia typowy material hydroizolacyjny, przy wykorzystaniu którego wykonuje sie uszczelnienia budowli ziemnych, w tym skladowisk odpadów. CETCO Poland wprowadza nowy typ maty: BENTOMAT PM Protection Mat (PM), dzieki czemu zakres stosowania mat bentonitowych w budownictwie ziemnym ulega znacznemu rozszerzeniu. (w odmianach ST, SC, SP oraz STL, SCL, SPL) czy VoltexMata bentonitowa VOLTEX to materiał geosyntetyczny stosowany głównie w budownictwie i inżynierii środowiska jako bariera przeciwfiltracyjna. Składa się z warstwy bentonitu sodowego umieszczonej pomiędzy dwiema warstwami geowłókniny lub geosiatki. Bentonit to naturalny minerał ilasty, który charakteryzuje się wysoką zdolnością do pęcznienia w kontakcie z wodą., wyznaczają standardy w nowoczesnej hydroizolacji struktur podziemnych oraz inżynierii lądowej i wodnej.
Budowa i zasada działania barier typu GCL
Konstrukcja maty bentonitowej opiera się na trójwarstwowym układzie: tkaninie polipropylenowej, warstwie wysokogatunkowego granulatu bentonitu sodowego oraz włókninie. Całość zostaje trwale połączona w procesie igłowania. Proces ten polega na mechanicznym przeplataniu włókien z górnej warstwy przez warstwę bentonitu do dolnej tkaniny, co generuje od 70 000 do 150 000 połączeń na metr kwadratowy. Dzięki tak gęstemu wiązaniu, granulat pozostaje stabilny wewnątrz wyrobu, nawet w przypadku pionowego montażu lub pod wpływem sił ścinających.
Kluczowym zjawiskiem fizycznym decydującym o skuteczności mat jest aktywacja bentonitu sodowego w kontakcie z wodą. Materiał ten posiada zdolność do pęcznienia, zwiększając swoją objętość o około 0,5–1,0 cm. W warunkach ograniczonej przestrzeni (pod dociskiem konstrukcji) dochodzi do wytworzenia nieprzepuszczalnej warstwy gęstego żelu bentonitowego. Żel ten nie tylko tworzy szczelną barierę (tzw. „brązową wannę”), ale również aktywnie wnika w pory i mikropęknięcia betonu, eliminując ryzyko migracji bocznej wody.
Rozwiązania problemów technicznych dzięki systemom mat bentonitowych
Zastosowanie profesjonalnych mat bentonitowych, takich jak VoltexMata bentonitowa VOLTEX to materiał geosyntetyczny stosowany głównie w budownictwie i inżynierii środowiska jako bariera przeciwfiltracyjna. Składa się z warstwy bentonitu sodowego umieszczonej pomiędzy dwiema warstwami geowłókniny lub geosiatki. Bentonit to naturalny minerał ilasty, który charakteryzuje się wysoką zdolnością do pęcznienia w kontakcie z wodą. czy BentomatMaty bentonitowe BENTOMAT stanowia typowy material hydroizolacyjny, przy wykorzystaniu którego wykonuje sie uszczelnienia budowli ziemnych, w tym skladowisk odpadów. CETCO Poland wprowadza nowy typ maty: BENTOMAT PM Protection Mat (PM), dzieki czemu zakres stosowania mat bentonitowych w budownictwie ziemnym ulega znacznemu rozszerzeniu., pozwala na rozwiązanie szeregu problemów, z którymi nie radzą sobie tradycyjne powłoki bitumiczne czy folie PE:
- Nieszczelności wynikające z osiadania budynku: Dzięki właściwościom samouszczelniającym, maty automatycznie zasklepiają drobne uszkodzenia mechaniczne powstałe w trakcie prac budowlanych lub na skutek późniejszych ruchów konstrukcji.
- Trudne warunki montażowe: W przeciwieństwie do izolacji nakładanych płynnie, maty GCL mogą być układane na wilgotnym podłożu, a nawet podczas opadów atmosferycznych i w ujemnych temperaturach. Eliminuje to przestoje technologiczne związane z koniecznością sezonowania betonu.
- Złożona geometria fundamentów: Elastyczność mat ActiTexMata izolacyjna ActiTex to bentonitowa mata izolacyjna, wysoce efektywna hydroizolacja ciężka, składająca się z warstwy bentonitu sodowego, umieszczonej pomiędzy tkaniną i włókniną polipropylenową. Wszystkie komponenty są zespolone za pomocą igłowania. Dodatkowo materiał pokryty jest warstwą folii polimerowej, dzięki czemu połączenie kompozytu i membrany nie ulega degradacji w kontakcie z wodą. umożliwia precyzyjne dopasowanie materiału do skomplikowanych kształtów ław, stóp fundamentowych oraz przejść szczelnych rur.
- Wysokie ciśnienie hydrostatyczne: Systemy takie jak BentomatMaty bentonitowe BENTOMAT stanowia typowy material hydroizolacyjny, przy wykorzystaniu którego wykonuje sie uszczelnienia budowli ziemnych, w tym skladowisk odpadów. CETCO Poland wprowadza nowy typ maty: BENTOMAT PM Protection Mat (PM), dzieki czemu zakres stosowania mat bentonitowych w budownictwie ziemnym ulega znacznemu rozszerzeniu. ST/SC są dedykowane do obiektów głęboko posadowionych, gdzie parcie wody jest znaczne, a niezawodność izolacji ma krytyczne znaczenie dla bezpieczeństwa budowli.
Szerokie spektrum zastosowań i warianty produktowe
Wybór konkretnego typu maty zależy od specyfiki projektu oraz warunków gruntowo-wodnych. Poniższa tabela przedstawia główne obszary zastosowań i relacje między produktami:

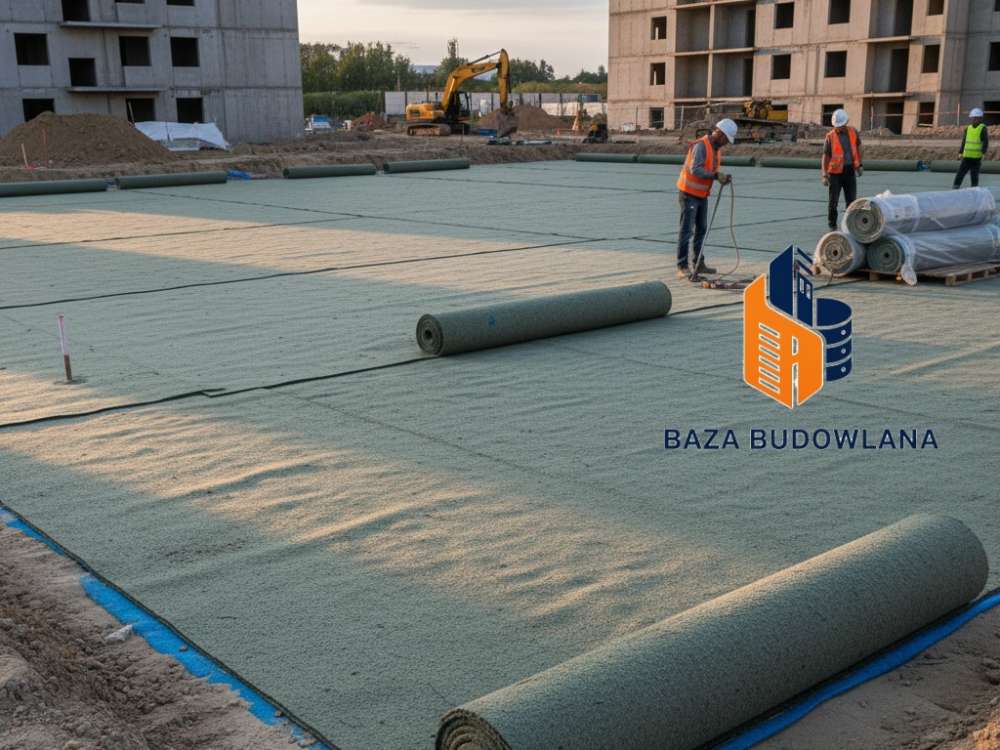

Wytyczne montażowe i parametry techniczne
Aby system hydroizolacji opartej na matach bentonitowych działał poprawnie, konieczne jest zachowanie rygorystycznych parametrów montażowych:
- Szerokość zakładów: Arkusze maty muszą być łączone na zakład o szerokości minimum 10 cm. W miejscach tych zaleca się stosowanie szpachli bentonitowej lub granulatu w celu ciągłości uszczelnienia.
- Wymagany docisk: Aktywacja bentonitu wymaga docisku mechanicznego, który jest generowany przez warstwę nadkładu. Minimalny docisk powinien odpowiadać warstwie betonu o grubości 20 cm lub zagęszczonej warstwie gruntu o grubości min. 40-50 cm.
- Przygotowanie podłoża: Podłoże powinno być wyrównane i pozbawione ostrych krawędzi (większych niż 5 mm), jednak nie wymaga osuszania. W przypadku ścian szczelinowych lub obudów wykopów (np. ścianki berlińskie), mata jest montowana bezpośrednio do obudowy, a następnie zalewana betonem konstrukcyjnym.
Zalety eksploatacyjne: Skuteczność izolacji typu GCL jest praktycznie nieograniczona w czasie. Bentonit jako minerał naturalny nie ulega procesom starzenia, co w połączeniu z trwałością polipropylenowych geotkanin zapewnia ochronę obiektu przez cały okres jego żywotności technicznej.
