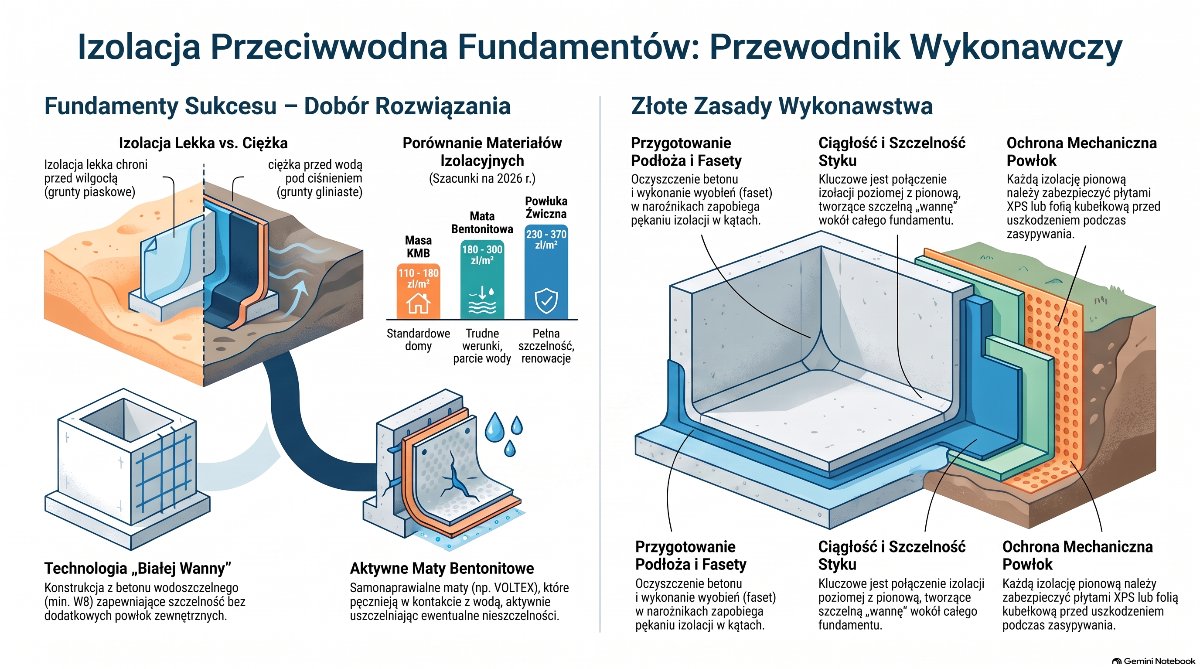

Izolacja przeciwwodna fundamentów - zasady wykonania

Prawidłowe wykonanie izolacji przeciwwodnej (ciężkiej) fundamentów wymaga systemowego podejścia oraz ścisłego przestrzegania rygorów technologicznych na każdym etapie prac. Błędy wykonawcze w tym zakresie są niezwykle trudne i kosztowne do skorygowania, gdyż hydroizolacja po zasypaniu staje się elementem niedostępnym bez przeprowadzenia inwazyjnych robót ziemnych. Współczesne budownictwo opiera się na integracji zaawansowanych materiałów, takich jak systemy bentonitowe oraz technologie betonu wodoszczelnego, aby skutecznie przeciwdziałać zagrożeniom wynikającym z naporu wód gruntowych.

1. Analiza zagrożeń i dobór technologii: Izolacja przeciwwilgociowa a przeciwwodna

Kluczowym etapem projektowym jest zabezpieczenie fundamentów w trudnych warunkach gruntowych. Wybór między izolacją lekką (przeciwwilgociową) a ciężką (przeciwwodną) zależy od parametrów hydrogeologicznych podłoża.

• Izolacja przeciwwilgociowa (lekka): Stosowana wyłącznie w gruntach przepuszczalnych (piaski, żwiry), gdzie zwierciadło wody gruntowej znajduje się stale poniżej poziomu posadowienia, a woda opadowa szybko wsiąka w głębsze warstwy.
• Ciężka izolacja przeciwwodna: Jest rozwiązaniem obligatoryjnym w przypadku występowania parcia hydrostatycznego (budynek posadowiony poniżej zwierciadła wody) lub w gruntach spoistych (gliny, iły), gdzie woda opadowa może spiętrzać się przy ścianach fundamentowych. W takich warunkach klasyczne powłoki bitumiczne są często zastępowane przez hydroizolacje bentonitowe lub technologię „białej wanny”.

2. Technologia „białej wanny” i rola nowoczesnych uszczelnień

Technologia białej wanny (hydroizolacja integralna) polega na wykonaniu konstrukcji z żelbetu o podwyższonej szczelności (min. C25/30, W8) bez stosowania zewnętrznych powłok bitumicznych. Skuteczność tego rozwiązania zależy od precyzyjnego zabezpieczenia miejsc newralgicznych.

W nowoczesnym budownictwie deweloperskim rewolucję stanowią listwy ACFListwy ACF to profilowana blacha ocynkowana pokryta obustronnie bentonitem CETFLEX to system uszczelnień przerw technologicznych w betonowaniu w którym połączono zalety uszczelnienia przegrodowego z aktywnym uszczelnieniem bentonitowym. System CETFLEX ma za zadanie zapobiegać migracji wody przez połączenia konstrukcyjne w betonie wylewanym na placu budowy. Dzięki pęcznieniu aktywnego bentonitu, tworzy uszczelnienie zupełne pomiędzy betonowymi elementami. oraz systemy bentonitowe. Listwy ACFListwy ACF to profilowana blacha ocynkowana pokryta obustronnie bentonitem CETFLEX to system uszczelnień przerw technologicznych w betonowaniu w którym połączono zalety uszczelnienia przegrodowego z aktywnym uszczelnieniem bentonitowym. System CETFLEX ma za zadanie zapobiegać migracji wody przez połączenia konstrukcyjne w betonie wylewanym na placu budowy. Dzięki pęcznieniu aktywnego bentonitu, tworzy uszczelnienie zupełne pomiędzy betonowymi elementami. (Active Control Flange) są stosowane do uszczelniania przerw roboczych w betonowaniu, stanowiąc barierę mechaniczną i aktywną. Porównując technologie uszczelnień, należy wskazać na relację: taśmy bentonitoweTaśma bentonitowa to pęczniejący element uszczelniający wykonany z bentonitu sodowego (czasami z dodatkiem kauczuku lub powłoki ochronnej), przeznaczony do uszczelniania przerw roboczych, dylatacji oraz przejść instalacyjnych w konstrukcjach żelbetowych i betonowych. Po zetknięciu z wodą bentonit pęcznieje, tworząc elastyczną, szczelną barierę przeciwwodną. Taśmy dostępne są w rolkach lub w formie profili samoprzylepnych, często wyposażone w siatki montażowe lub folię ochronną ułatwiającą aplikację i zabezpieczającą przed wypłukaniem. vs. listwy ACFListwy ACF to profilowana blacha ocynkowana pokryta obustronnie bentonitem CETFLEX to system uszczelnień przerw technologicznych w betonowaniu w którym połączono zalety uszczelnienia przegrodowego z aktywnym uszczelnieniem bentonitowym. System CETFLEX ma za zadanie zapobiegać migracji wody przez połączenia konstrukcyjne w betonie wylewanym na placu budowy. Dzięki pęcznieniu aktywnego bentonitu, tworzy uszczelnienie zupełne pomiędzy betonowymi elementami.. Podczas gdy klasyczne taśmy pęczniejąceTaśma pęczniejąca budowlana to aktywny materiał uszczelniający, najczęściej na bazie bentonitu lub kompozytów bentonitowo‑elastomerowych, który pod wpływem wody zwiększa objętość i wypełnia szczeliny tworząc barierę przeciwwodną. Hydrofilowy uszczelniacz w postaci taśmy stosowany do przerw roboczych, uszczelniania połączeń oraz tamowania przecieków. Jest to elastyczny materiał, który reaguje na kontakt z wodą, zwiększając swoją objętość i tworząc efektywną barierę przeciwwodną (np. Waterstop-RXWaterstop RX to pęczniejąca, aktywowana wodą taśma bentonitowa ( w postaci prostokątnego wałka) stosowana do uszczelniania złączy w konstrukcjach betonowych. Wykonany jest z mieszanki gliny bentonitowej i kauczuku, która pod wpływem wody rozszerza się, tworząc skuteczne uszczelnienie.) bazują na wzroście objętości w kontakcie z wodą, listwy ACFListwy ACF to profilowana blacha ocynkowana pokryta obustronnie bentonitem CETFLEX to system uszczelnień przerw technologicznych w betonowaniu w którym połączono zalety uszczelnienia przegrodowego z aktywnym uszczelnieniem bentonitowym. System CETFLEX ma za zadanie zapobiegać migracji wody przez połączenia konstrukcyjne w betonie wylewanym na placu budowy. Dzięki pęcznieniu aktywnego bentonitu, tworzy uszczelnienie zupełne pomiędzy betonowymi elementami. pozwalają na wielokrotne uszczelnienie i iniekcję w przypadku wystąpienia nieszczelności, co czyni je rozwiązaniem bardziej progresywnym w perspektywie 2025 roku.

3. Charakterystyka i zastosowanie mat bentonitowych VOLTEXMata bentonitowa VOLTEX to materiał geosyntetyczny stosowany głównie w budownictwie i inżynierii środowiska jako bariera przeciwfiltracyjna. Składa się z warstwy bentonitu sodowego umieszczonej pomiędzy dwiema warstwami geowłókniny lub geosiatki. Bentonit to naturalny minerał ilasty, który charakteryzuje się wysoką zdolnością do pęcznienia w kontakcie z wodą.

W sytuacjach wymagających najwyższego stopnia bezpieczeństwa, szczególnie przy fundamentowaniu płytowym lub ścianach szczelinowych, standardem staje się mata bentonitowaMata bentonitowa to nowoczesny materiał hydroizolacyjny, łączący w sobie zalety geosyntetyków i naturalnych właściwości bentonitu – gliny o wyjątkowych zdolnościach pęcznienia w kontakcie z wodą. Składa się z warstwy bentonitu sodowego umieszczonej pomiędzy dwoma warstwami geowłókniny lub geotkaniny, często igłowanych dla zwiększenia integralności struktury. Po instalacji i kontakcie z wodą, mata tworzy jednolitą, nieprzepuszczalną barierę, chroniącą konstrukcje przed przenikaniem wody i wilgoci. Dzięki specjalnemu procesowi igłowania lub klejenia, bentonit jest trwale związany z materiałami geosyntetycznymi. VOLTEXMata bentonitowa VOLTEX to materiał geosyntetyczny stosowany głównie w budownictwie i inżynierii środowiska jako bariera przeciwfiltracyjna. Składa się z warstwy bentonitu sodowego umieszczonej pomiędzy dwiema warstwami geowłókniny lub geosiatki. Bentonit to naturalny minerał ilasty, który charakteryzuje się wysoką zdolnością do pęcznienia w kontakcie z wodą.. Jest to wysoce efektywny kompozyt hydroizolacyjny.

• Budowa: Składa się z dwóch warstw geowłóknin, pomiędzy którymi znajduje się bentonit sodowyBentonit sodowy to naturalny minerał ilasty, który zachwyca swoimi wyjątkowymi właściwościami. Bentonit składa się głównie z montmorylonitu o dominacji jonów sodu, co nadaje mu zdolność do niesamowitego pęcznienia w kontakcie z wodą. Ta cecha sprawia, że bentonit sodowy może zwiększyć swoją objętość nawet kilkunastokrotnie, tworząc przy tym żelową strukturę o wysokiej lepkości. w ilości min. 4,8 kg/m². Całość jest łączona w procesie igłowania, co zapobiega przesuwaniu się granulatu.
• Mechanizm działania: BentonitBentonit sodowy to naturalny minerał ilasty, który zachwyca swoimi wyjątkowymi właściwościami. Bentonit składa się głównie z montmorylonitu o dominacji jonów sodu, co nadaje mu zdolność do niesamowitego pęcznienia w kontakcie z wodą. Ta cecha sprawia, że bentonit sodowy może zwiększyć swoją objętość nawet kilkunastokrotnie, tworząc przy tym żelową strukturę o wysokiej lepkości. w kontakcie z wodą pęcznieje, tworząc nieprzepuszczalny żel. Dzięki wysokiemu ciśnieniu pęcznienia, materiał posiada zdolność samouszczelniania – drobne zarysowania betonu lub uszkodzenia mechaniczne maty ulegają automatycznemu zasklepieniu.
• Zalety wykonawcze: Mata VOLTEXMata bentonitowa VOLTEX to materiał geosyntetyczny stosowany głównie w budownictwie i inżynierii środowiska jako bariera przeciwfiltracyjna. Składa się z warstwy bentonitu sodowego umieszczonej pomiędzy dwiema warstwami geowłókniny lub geosiatki. Bentonit to naturalny minerał ilasty, który charakteryzuje się wysoką zdolnością do pęcznienia w kontakcie z wodą. może być układana w ekstremalnych warunkach atmosferycznych (mróz, opady) oraz na świeżym, wilgotnym betonie, co eliminuje przestoje technologiczne wymagane przy masach bitumicznych.

4. Przygotowanie podłoża pod izolacje powłokowe i maty

Niezależnie od wybranej technologii, trwałość zabezpieczenia zależy od przygotowania płaszczyzny betonu:

• Czystość: Usunięcie mleczka cementowego, tłuszczów i zanieczyszczeń jest niezbędne dla zapewnienia adhezji (w przypadku szlamów i mas KMB) lub ścisłego przylegania (w przypadku mat).
• Geometria naroży: W miejscach styku ławy ze ścianą konieczne jest wykonanie fasety (wyoblenia) o promieniu ok. 5 cm. W systemach bentonitowych fasetę wykonuje się z masy szpachlowej Bentoseal, co eliminuje ryzyko przerwania ciągłości izolacji w narożu wklęsłym.
• Wyrównanie: Raki i ubytki w betonie muszą zostać wypełnione zaprawami typu PCC o wysokiej wytrzymałości.

5. Porównanie systemów hydroizolacyjnych

Poniższa tabela przedstawia zestawienie kluczowych parametrów popularnych rozwiązań stosowanych w ciężkiej izolacji przeciwwodnej:

6. Szczególne miejsca krytyczne i uciąglenie izolacji

Największe ryzyko awarii występuje w miejscach przerwania ciągłości struktury obiektu. Rekomendowane miejsca stosowania izolacji bentonitowych obejmują przede wszystkim przejścia szczelne rur instalacyjnych oraz dylatacje.

• Przejścia instalacyjne: Stosuje się systemowe kołnierze lub pęczniejące sznury bentonitowe owijane wokół rury, które pod wpływem wilgoci dociskają się do ścianek otworu, tworząc korek wodoszczelny.
• Dylatacje konstrukcyjne: Wymagają zastosowania taśm dylatacyjnych z PVC lub systemów zintegrowanych z izolacją bentonitową (np. CETBIT dla strefy nadziemia).
• Strefa cokołowa: Izolacja pionowa fundamentów musi płynnie przechodzić w izolację strefy cokołowej. W tym obszarze zaleca się stosowanie elastycznych mikrozapraw (szlamów), które są odporne na promieniowanie UV i stanowią idealne podłoże pod tynki mozaikowe lub okładziny kamienne.

7. Ochrona mechaniczna i zasypywanie wykopów

Ostatnim etapem jest zabezpieczenie gotowej warstwy hydroizolacyjnej. W przypadku mas KMB stosuje się płyty polistyrenu ekstrudowanego (XPS), które pełnią podwójną rolę: ochrony przed uszkodzeniem ziarnami gruntu oraz termoizolacji. W przypadku mat bentonitowych, niezbędne jest zapewnienie stałego docisku (parcia gruntu), aby aktywowany bentonitBentonit sodowy to naturalny minerał ilasty, który zachwyca swoimi wyjątkowymi właściwościami. Bentonit składa się głównie z montmorylonitu o dominacji jonów sodu, co nadaje mu zdolność do niesamowitego pęcznienia w kontakcie z wodą. Ta cecha sprawia, że bentonit sodowy może zwiększyć swoją objętość nawet kilkunastokrotnie, tworząc przy tym żelową strukturę o wysokiej lepkości. nie miał możliwości swobodnego wypłynięcia, lecz został wciśnięty w pory betonu. Należy pamiętać, że popularna folia kubełkowaFolia kubełkowa jest nazywana również membraną kubełkową, to rodzaj maty drenażowej, specjalistyczny materiał budowlany wykonany z polietylenu o wysokiej gęstości (HDPE). Charakteryzuje się charakterystyczną strukturą – wytłoczeniami w kształcie kubełków, które nadają jej unikalne właściwości. pełni jedynie funkcję osłonową i drenażową – nie może być traktowana jako samodzielna warstwa izolacji przeciwwodnej.

Podsumowując, nowoczesna hydroizolacja fundamentówSkuteczna ochrona fundamentów wymaga dopasowania izolacji do poziomu wód gruntowych i rodzaju podłoża. Wybór między matami bentonitowymi a szlamami mineralnymi pozwala uniknąć wilgoci i kosztownych napraw strukturalnych. Dowiedz się, jak dobrać optymalny system, by zapewnić budynkowi trwałą szczelność. to system naczyń połączonych. Integracja technologii betonu wodoszczelnego z aktywnymi materiałami bentonitowymi (VOLTEXMata bentonitowa VOLTEX to materiał geosyntetyczny stosowany głównie w budownictwie i inżynierii środowiska jako bariera przeciwfiltracyjna. Składa się z warstwy bentonitu sodowego umieszczonej pomiędzy dwiema warstwami geowłókniny lub geosiatki. Bentonit to naturalny minerał ilasty, który charakteryzuje się wysoką zdolnością do pęcznienia w kontakcie z wodą., Waterstop-RXWaterstop RX to pęczniejąca, aktywowana wodą taśma bentonitowa ( w postaci prostokątnego wałka) stosowana do uszczelniania złączy w konstrukcjach betonowych. Wykonany jest z mieszanki gliny bentonitowej i kauczuku, która pod wpływem wody rozszerza się, tworząc skuteczne uszczelnienie.) oraz nowoczesnymi akcesoriami uszczelniającymi (listwy ACFListwy ACF to profilowana blacha ocynkowana pokryta obustronnie bentonitem CETFLEX to system uszczelnień przerw technologicznych w betonowaniu w którym połączono zalety uszczelnienia przegrodowego z aktywnym uszczelnieniem bentonitowym. System CETFLEX ma za zadanie zapobiegać migracji wody przez połączenia konstrukcyjne w betonie wylewanym na placu budowy. Dzięki pęcznieniu aktywnego bentonitu, tworzy uszczelnienie zupełne pomiędzy betonowymi elementami.) pozwala na realizację bezpiecznych obiektów budowlanych nawet w najbardziej niekorzystnych warunkach gruntowo-wodnych.
