Geosyntetyk wzmacniający do połączenia nowej nawierzchni asfaltowej z istniejącą nawierzchnią asfaltową

Definicja i cel stosowania geosyntetyków w konstrukcjach nawierzchni asfaltowych

Stosowanie geosyntetyków w procesie łączenia nowej warstwy asfaltowej z istniejącą nawierzchnią jest jedną z najbardziej efektywnych metod wydłużania okresu eksploatacji dróg. GeosyntetykGeosyntetyki to nowoczesne materiały polimerowe kluczowe dla stabilności i trwałości konstrukcji geotechnicznych. Dzięki wykorzystaniu PP, PET czy HDPE, skutecznie wzmacniają grunt i chronią infrastrukturę lądową przed degradacją. Sprawdź najważniejsze rodzaje oraz funkcje tych niezastąpionych produktów. wzmacniający definiuje się jako płaski wyrób polimerowy, szklany lub kompozytowy, który umieszczany między warstwami konstrukcyjnymi nawierzchni ma na celu przejęcie naprężeń rozciągających, ograniczenie powstawania spękń odbitych oraz poprawę współpracy międzywarstwowej.

Głównym problemem przy renowacji starych nawierzchni bitumicznych jest zjawisko propagacji spękań z istniejących warstw do nowo ułożonej warstwy ścieralnej lub wiążącej. Bez zastosowania odpowiedniego zbrojenia, ruchy termiczne oraz obciążenia dynamiczne pochodzące od pojazdów powodują, że stare pęknięcia "odbijają się" na nowej nawierzchni w bardzo krótkim czasie. Zastosowanie odpowiedniej geosiatkiGeosiatki to materiały geosyntetyczne stosowane w inżynierii lądowej do wzmacniania gruntów, stabilizacji podłoża oraz zapobiegania erozji. Są one wykonane z tworzyw sztucznych, takich jak polietylen (PE) lub polipropylen (PP), i mają strukturę siatki o wysokiej wytrzymałości mechanicznej. Geosiatki są szeroko stosowane w budownictwie drogowym, kolejowym, przy rekultywacji terenów oraz w ochronie środowiska. do asfaltu pozwala na rozproszenie tych naprężeń w płaszczyźnie poziomej, co znacząco opóźnia degradację struktury drogowej.

Rodzaje geosyntetyków stosowanych do wzmacniania połączeń warstw asfaltowych

W inżynierii drogowej wyróżnia się kilka podstawowych typów materiałów geosyntetycznych, dobieranych w zależności od stanu technicznego istniejącej nawierzchni oraz prognozowanego natężenia ruchu:

• Siatka szklana do asfaltuSiatka szklana do asfaltu z warstwą bitumiczną to rodzaj kompozytu szklanego nasączony asfaltem do wzacniania nawierzchni bitumicznych. Geosiatka szklana do asfaltu dostępna jest także bez otuliny SBR. – wykonana z włókien szklanych o wysokim module sprężystości i bardzo niskiej wydłużalności (zazwyczaj poniżej 3%). Jest to najbardziej rozpowszechnione rozwiązanie, charakteryzujące się odpornością na wysokie temperatury masy bitumicznej (do 200°C).
• GeosiatkiGeosiatki to materiały geosyntetyczne stosowane w inżynierii lądowej do wzmacniania gruntów, stabilizacji podłoża oraz zapobiegania erozji. Są one wykonane z tworzyw sztucznych, takich jak polietylen (PE) lub polipropylen (PP), i mają strukturę siatki o wysokiej wytrzymałości mechanicznej. Geosiatki są szeroko stosowane w budownictwie drogowym, kolejowym, przy rekultywacji terenów oraz w ochronie środowiska. poliestrowe – cechują się większą elastycznością niż siatki szklane, co pozwala na lepsze dopasowanie do nierówności podłoża, przy jednoczesnym zachowaniu dobrych parametrów wytrzymałościowych.
• GeokompozytyGeokompozyty to rodzaj geosytnetyków, których nazwa sugeruje ich złożony charakter. Najczęściej, geokompozyty występują w postaci płaskich i przestrzennych konstrukcji wielowarstowych. wzmacniające – zaawansowane produkty łączące geosiatkę (szklaną lub poliestrową) z cienką włókniną polipropylenową. Włóknina po nasączeniu emulsją pełni rolę membrany hydroizolacyjnej i poprawia przyczepność międzywarstwową.
• GeosiatkiGeosiatki to materiały geosyntetyczne stosowane w inżynierii lądowej do wzmacniania gruntów, stabilizacji podłoża oraz zapobiegania erozji. Są one wykonane z tworzyw sztucznych, takich jak polietylen (PE) lub polipropylen (PP), i mają strukturę siatki o wysokiej wytrzymałości mechanicznej. Geosiatki są szeroko stosowane w budownictwie drogowym, kolejowym, przy rekultywacji terenów oraz w ochronie środowiska. węglowe – stosowane w miejscach o ekstremalnych obciążeniach, oferujące najwyższy moduł sztywności i odporność na zmęczenie materiałowe.

Zastosowanie i funkcja zbrojenia w zapobieganiu degradacji nawierzchni

Zastosowanie zbrojenia nawierzchni asfaltowej siatkami znajduje szerokie zastosowanie nie tylko przy remontach generalnych, ale również przy miejscowych naprawach i poszerzeniach dróg. Kluczowe obszary zastosowania obejmują:

1. Redukcja spękań odbitych: Przejmowanie naprężeń wynikających ze skurczu termicznego starej nawierzchni oraz ruchów płyt betonowych (w przypadku nawierzchni kompozytowych).
2. Przeciwdziałanie koleinowaniu: Zjawisko koleinowania nawierzchni asfaltowych jest ograniczane poprzez usztywnienie pakietu warstw bitumicznych, co zwiększa odporność na deformacje trwałe powstające pod wpływem ciężkiego ruchu kołowego.
3. Wzmocnienie połączeń technologicznych: Zapewnienie ciągłości strukturalnej w miejscach poszerzeń jezdni, gdzie nowa konstrukcja styka się ze starą koroną drogi.
4. Zwiększenie nośności: Umożliwienie redukcji grubości nowych warstw asfaltowych przy zachowaniu tej samej trwałości zmęczeniowej.

Rola emulsji asfaltowej w procesie aplikacji

Prawidłowe połączenie nowej warstwy z istniejącą nie jest możliwe bez zastosowania odpowiedniego środka wiążącego. Emulsja asfaltowaBezrozpuszczalnikowa emulsja asfaltowa o wysokiej lepkości w postaci pasty. Poprzez modyfikację wysokiej jakości kauczukiem materiał ten doskonale przenosi naprężenia rozciągające powstające przy skurczu warstw. Zwiększa zawartość lepiszcza wokół spoin podłużnych i poprzecznych oraz połączeń z elementami wyposażenia dróg i ulic. drogowa pełni tu podwójną funkcję. Po pierwsze, stanowi warstwę sczepną (tzw. tack coat), która zapewnia współpracę mechaniczną między starym a nowym asfaltem. Po drugie, w przypadku stosowania geokompozytów, emulsja nasyca włókninę, tworząc warstwę SAMI (Stress Absorbing Membrane Interlayer).

Należy zwrócić szczególną uwagę na dozowanie emulsji. Nadmiar może prowadzić do powstania warstwy poślizgowej, natomiast niedobór uniemożliwi prawidłowe zakotwienie geosyntetyku i doprowadzi do rozwarstwienia (delaminacji) nawierzchni pod wpływem sił ścinających generowanych przez hamujące pojazdy.

Wymagania techniczne i normy

Projektowanie i wykonawstwo zbrojenia warstw bitumicznych musi być zgodne z obowiązującymi normami europejskimi oraz krajowymi wytycznymi technicznymi. Kluczowym dokumentem odniesienia jest norma EN 15381 ("GeosyntetykiGeosyntetyki to nowoczesne materiały polimerowe kluczowe dla stabilności i trwałości konstrukcji geotechnicznych. Dzięki wykorzystaniu PP, PET czy HDPE, skutecznie wzmacniają grunt i chronią infrastrukturę lądową przed degradacją. Sprawdź najważniejsze rodzaje oraz funkcje tych niezastąpionych produktów. - Właściwości wymagane w odniesieniu do wyrobów stosowanych w nawierzchniach asfaltowych i warstwach asfaltowych").

Podstawowe parametry techniczne podlegające weryfikacji przedstawia poniższa tabela:

Procedura instalacji i wytyczne wykonawcze

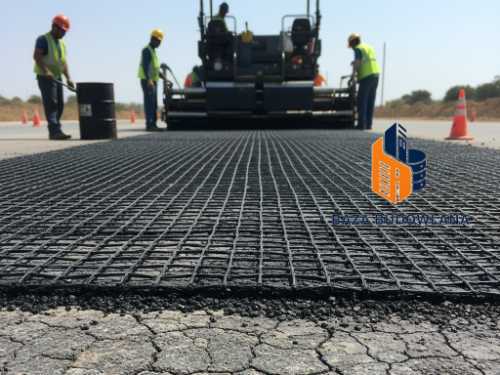

Proces układania geosyntetyku wzmacniającego wymaga precyzji technologicznej. Pierwszym etapem jest przygotowanie podłoża poprzez frezowanie, oczyszczenie mechaniczne oraz załatanie większych ubytków. Istniejąca nawierzchnia musi być sucha i czysta.

Następnie następuje równomierne rozłożenie emulsji asfaltowej. Po jej odparowaniu (rozpadzie emulsji), rozwijany jest geosyntetykGeosyntetyki to nowoczesne materiały polimerowe kluczowe dla stabilności i trwałości konstrukcji geotechnicznych. Dzięki wykorzystaniu PP, PET czy HDPE, skutecznie wzmacniają grunt i chronią infrastrukturę lądową przed degradacją. Sprawdź najważniejsze rodzaje oraz funkcje tych niezastąpionych produktów.. GeosiatkaGeosiatki to materiały geosyntetyczne stosowane w inżynierii lądowej do wzmacniania gruntów, stabilizacji podłoża oraz zapobiegania erozji. Są one wykonane z tworzyw sztucznych, takich jak polietylen (PE) lub polipropylen (PP), i mają strukturę siatki o wysokiej wytrzymałości mechanicznej. Geosiatki są szeroko stosowane w budownictwie drogowym, kolejowym, przy rekultywacji terenów oraz w ochronie środowiska. drogowa musi być napięta i pozbawiona fałd. W przypadku siatek samoprzylepnych stosuje się docisk walcem ogumionym. Ostatnim etapem jest ułożenie nowej mieszanki mineralno-asfaltowej. Temperatura mieszanki podczas układania musi być monitorowana, aby nie doprowadzić do uszkodzenia struktury polimerowej geosyntetyku, o ile nie zastosowano siatki o wysokiej odporności termicznej (np. siatki szklanej).

Poprawnie wykonane zbrojenie nawierzchni asfaltowej siatkamiZbrojenie nawierzchni asfaltowych siatkami polega na ułożeniu specjalnej siatki z włókien szklanych lub polimerowych na warstwie podkładowej przed ułożeniem masy asfaltowej. Siatka ta ma za zadanie zwiększyć wytrzymałość mechaniczną nawierzchni oraz zapobiec powstawaniu pęknięć, szczelin i wybrzuszeń na skutek naprężeń termicznych oraz ruchów gruntu. Zastosowanie siatek w procesie budowy nawierzchni asfaltowych pozwala na wydłużenie żywotności nawierzchni oraz zmniejszenie kosztów związanych z konserwacją i naprawami. pozwala na wydłużenie czasu do pojawienia się pierwszych spękań nawet o 300-400% w stosunku do nawierzchni niezbrojonej, co stanowi istotny atut ekonomiczny w cyklu życia obiektu mostowego lub drogowego.
