Budowa dróg na trudnym terenie: Stabilizacja gruntów organicznych geosiatką PES

Charakterystyka problemu: Budowa dróg na gruntach organicznych

Budowa infrastruktury drogowej na terenach o skomplikowanych warunkach gruntowych, a w szczególności na gruntach organicznych (takich jak torfy, namuły czy gytie), stanowi jedno z najtrudniejszych wyzwań w inżynierii lądowej. Grunty te charakteryzują się niską nośnością, wysoką wilgotnością oraz ekstremalnie dużą ściśliwością. Problem ten potęguje fakt, że osiadanie takich gruntów pod obciążeniem nasypu drogowego jest procesem długotrwałym i często nierównomiernym.

Wprowadzenie ciężkiego sprzętu i warstw konstrukcyjnych na nieprzygotowane podłoże organiczne prowadzi do zjawiska "wypierania" gruntu spod korony drogi oraz gwałtownych deformacji. Kluczowym zagadnieniem jest zatem zapewnienie odpowiedniej stabilizacji, która umożliwi rozłożenie naprężeń pionowych na większą powierzchnię i ograniczy osiadania różnicowe.

Przyczyny powstawania problemów na trudnym terenie

Trudności związane z realizacją inwestycji drogowych na podłożu słabonośnym wynikają z naturalnych właściwości fizykochemicznych gruntów organicznych oraz błędów na etapie projektowym lub wykonawczym. Do głównych przyczyn zalicza się:

• Wysoka zawartość części organicznych: Powoduje ona brak szkieletu mineralnego zdolnego do przenoszenia obciążeń, co przekłada się na znikome wartości modułów odkształcenia.
• Wysoki stopień nawodnienia: Obecność wody w strukturze gruntu organicznego sprawia, że pod wpływem obciążenia dochodzi do powolnego procesu konsolidacji, trwającego niekiedy wiele lat.
• Brak tarcia wewnętrznego: Grunty organiczne cechują się bardzo niskim kątem tarcia wewnętrznego i znikomą spójnością w stanie pełnego nasycenia wodą.
• Niewłaściwe rozpoznanie geotechniczne: Niedostateczna liczba odwiertów lub błędna interpretacja miąższości warstw słabonośnych prowadzi do dobrania nieadekwatnych metod wzmocnienia podłoża.

Ryzyka wynikające z zignorowania stabilizacji gruntów

Zaniechanie procesów wzmocnienia i stabilizacji podłoża z wykorzystaniem m.in. geosiatek PES (poliestrowych) niesie za sobą szereg ryzyk technicznych i ekonomicznych:

1. Niekontrolowane osiadanie struktury: Może prowadzić do zapadnięcia się całych sekcji drogi, co wymaga kosztownych napraw awaryjnych.

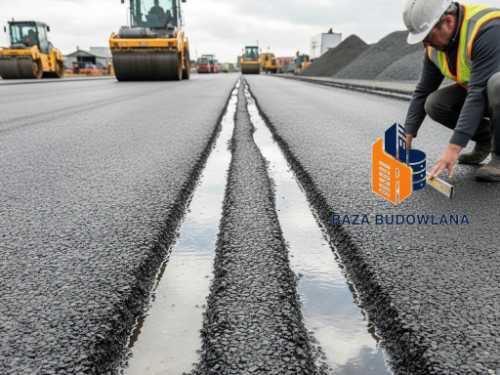

2. Deformacje nawierzchni (koleinowanieKoleinowanie asfaltu powstaje głównie przez trwałą deformację plastyczną warstw bitumicznych pod ciężkim ruchem i/lub niewystarczającą konstrukcję podbudowy; najskuteczniejsze rozwiązania to poprawa mieszanki (SMA/PMB), właściwa zagęszczalność i zastosowanie geosyntetyków (uniaxial/biaxial lub geokraty) tam, gdzie podłoże jest słabe.): Brak sztywnej platformy roboczej powoduje, że obciążenia dynamiczne od ruchu pojazdów przenoszone są bezpośrednio na słabe podłoże, generując trwałe odkształcenia plastyczne.
3. Pęknięcia podłużne i poprzeczne: Nierównomierne osiadanie krawędzi i środka jezdni skutkuje przerwaniem ciągłości warstw bitumicznych.
4. Utrata stateczności nasypu: Ryzyko wystąpienia osuwisk bocznych lub wypchnięcia gruntu organicznego poza obręb pasa drogowego.
5. Drastyczny wzrost kosztów utrzymania: Konieczność częstych remontów i frezowania nawierzchni w celu niwelowania nierówności.

Rola geosiatkiGeosiatki to materiały geosyntetyczne stosowane w inżynierii lądowej do wzmacniania gruntów, stabilizacji podłoża oraz zapobiegania erozji. Są one wykonane z tworzyw sztucznych, takich jak polietylen (PE) lub polipropylen (PP), i mają strukturę siatki o wysokiej wytrzymałości mechanicznej. Geosiatki są szeroko stosowane w budownictwie drogowym, kolejowym, przy rekultywacji terenów oraz w ochronie środowiska. PES w stabilizacji i parametry techniczne

Zastosowanie geosiatek poliestrowych (PES) o wysokim module sztywności pozwala na stworzenie tzw. efektu "sklepień", dzięki któremu obciążenia rozkładane są równomiernie. GeosiatkiGeosiatki to materiały geosyntetyczne stosowane w inżynierii lądowej do wzmacniania gruntów, stabilizacji podłoża oraz zapobiegania erozji. Są one wykonane z tworzyw sztucznych, takich jak polietylen (PE) lub polipropylen (PP), i mają strukturę siatki o wysokiej wytrzymałości mechanicznej. Geosiatki są szeroko stosowane w budownictwie drogowym, kolejowym, przy rekultywacji terenów oraz w ochronie środowiska. te charakteryzują się niską pełzliwością, co jest kluczowe przy długotrwałym obciążeniu nasypem.

Podsumowując, wykorzystanie technologii stabilizacji geosiatką PES na gruntach organicznych jest niezbędnym elementem zapewniającym trwałość infrastruktury. Brak odpowiedniego zazbrojenia podłoża w takich warunkach niemal zawsze skutkuje awarią budowlaną i koniecznością ponoszenia wielokrotnie wyższych nakładów na naprawy w przyszłości.

Mechanizm współpracy geosiatkiGeosiatki to materiały geosyntetyczne stosowane w inżynierii lądowej do wzmacniania gruntów, stabilizacji podłoża oraz zapobiegania erozji. Są one wykonane z tworzyw sztucznych, takich jak polietylen (PE) lub polipropylen (PP), i mają strukturę siatki o wysokiej wytrzymałości mechanicznej. Geosiatki są szeroko stosowane w budownictwie drogowym, kolejowym, przy rekultywacji terenów oraz w ochronie środowiska. PES z kruszywem

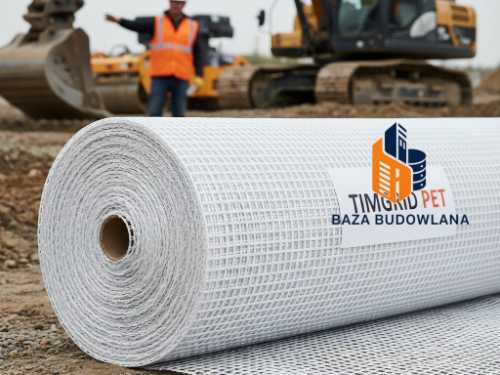

Kluczem do skutecznej stabilizacji za pomocą geosiatkiGeosiatki to materiały geosyntetyczne stosowane w inżynierii lądowej do wzmacniania gruntów, stabilizacji podłoża oraz zapobiegania erozji. Są one wykonane z tworzyw sztucznych, takich jak polietylen (PE) lub polipropylen (PP), i mają strukturę siatki o wysokiej wytrzymałości mechanicznej. Geosiatki są szeroko stosowane w budownictwie drogowym, kolejowym, przy rekultywacji terenów oraz w ochronie środowiska. poliestrowej TIMGRID PETGeosiatka poliestrowa TIMGRID PES PET to wysokiej jakości materiał geosyntetyczny przeznaczony do wzmacniania i stabilizacji gruntów w inżynierii lądowej i wodnej. Wykonana z włókien poliestrowych (PES/PET) o wysokiej wytrzymałości na rozciąganie i niskim wydłużeniu, geosiatka ta charakteryzuje się doskonałymi właściwościami mechanicznymi i długoterminową stabilnością pod obciążeniem. Struktura oczkowa geosiatki umożliwia efektywną interakcję z gruntem, zapewniając równomierne rozłożenie naprężeń i zwiększenie nośności podłoża. jest zjawisko blokowania się ziaren kruszywa w oczkach siatki, zwane efektem interlockingu. W przeciwieństwie do gładkich materiałów, sztywne węzły i wysoki moduł sprężystości PES stawiają opór boczny pchanym ziarnom kruszywa. Tworzy się w ten sposób warstwa zbrojona, która pełni funkcję sztywnej platformy roboczej. Mechanizm ten pozwala na:

• Zwiększenie nośności podłoża: Poprzez ograniczenie przemieszczeń bocznych kruszywa w warstwie konstrukcyjnej.
• Redukcję grubości warstw: Możliwość zmniejszenia ilości niezbędnego kruszywa o 30-40% przy zachowaniu tych samych parametrów nośności.
• Rozkład naprężeń: Przekształcenie punktowych obciążeń kołowych na rozproszone naprężenia pionowe, co chroni słaby grunt organiczny przed lokalnym przebiciem.

Procedura montażu i wytyczne wykonawcze

Prawidłowe wbudowanie geosiatkiGeosiatki to materiały geosyntetyczne stosowane w inżynierii lądowej do wzmacniania gruntów, stabilizacji podłoża oraz zapobiegania erozji. Są one wykonane z tworzyw sztucznych, takich jak polietylen (PE) lub polipropylen (PP), i mają strukturę siatki o wysokiej wytrzymałości mechanicznej. Geosiatki są szeroko stosowane w budownictwie drogowym, kolejowym, przy rekultywacji terenów oraz w ochronie środowiska. PES wymaga rygorystycznego przestrzegania reżimu technologicznego. Proces ten dzieli się na następujące etapy:

1. Przygotowanie koryta: Usunięcie przeszkód mechanicznych (korzeni, dużych kamieni) i wyrównanie powierzchni. Na gruntach bardzo słabych (torfy) dopuszcza się pozostawienie darni, jeśli jej usunięcie mogłoby doprowadzić do utraty stateczności sprzętu.
2. Zastosowanie warstwy separacyjnej: Ze względu na brak właściwości filtracyjnych siatek, niezbędne jest ułożenie pod geosiatką PES geowłókninyGeowłókniny to materiały syntetyczne stosowane w inżynierii lądowej i geotechnicznej, w celu poprawienia właściwości gruntów i zapobieganiu erozji gleby. Są to sztuczne włókna, które są rozłożone w warstwie podłoża, w celu zwiększenia jego nośności, stabilności, wzmocnienia i odporności na uszkodzenia mechaniczne. filtracyjno-separacyjnej. Zapobiega to "pompowaniu" drobnych cząstek gruntu organicznego do warstwy czystego kruszywa.
3. Rozkładanie geosiatkiGeosiatki to materiały geosyntetyczne stosowane w inżynierii lądowej do wzmacniania gruntów, stabilizacji podłoża oraz zapobiegania erozji. Są one wykonane z tworzyw sztucznych, takich jak polietylen (PE) lub polipropylen (PP), i mają strukturę siatki o wysokiej wytrzymałości mechanicznej. Geosiatki są szeroko stosowane w budownictwie drogowym, kolejowym, przy rekultywacji terenów oraz w ochronie środowiska.: Rolki należy rozwijać pasmami wzdłuż osi drogi. Niezbędne jest zapewnienie odpowiednich zakładów (zazwyczaj od 0,5 m do 1,0 m w zależności od nośności podłoża wyrażonej wskaźnikiem CBR).
4. Wstępne napięcie: GeosiatkaGeosiatki to materiały geosyntetyczne stosowane w inżynierii lądowej do wzmacniania gruntów, stabilizacji podłoża oraz zapobiegania erozji. Są one wykonane z tworzyw sztucznych, takich jak polietylen (PE) lub polipropylen (PP), i mają strukturę siatki o wysokiej wytrzymałości mechanicznej. Geosiatki są szeroko stosowane w budownictwie drogowym, kolejowym, przy rekultywacji terenów oraz w ochronie środowiska. powinna być rozłożona bez fałd i wstępnie napięta. W trudnych warunkach stosuje się kotwienie szpilkami w kształcie litery U.
5. Zasypywanie i zagęszczanie: Materiał ziarnisty należy wysypywać metodą "od czoła", tak aby koła maszyn nie poruszały się bezpośrednio po odsłoniętej geosiatce. Zagęszczanie odbywa się przy użyciu walców o odpowiednio dobranym tonażu i częstotliwości wibracji.

Kryteria doboru i normy techniczne

Projektowanie wzmocnienia na gruntach organicznych musi opierać się na szczegółowej ekspertyzie geotechnicznej. Kluczowe jest określenie parametrów takich jak kąt tarcia wewnętrznego, spójność oraz moduł odkształcenia pierwotnego E1 i wtórnego E2. Zgodnie z normami serii PN-EN 13249 (Wymagania dotyczące geosyntetyków stosowanych do budowy dróg), geosiatkaGeosiatki to materiały geosyntetyczne stosowane w inżynierii lądowej do wzmacniania gruntów, stabilizacji podłoża oraz zapobiegania erozji. Są one wykonane z tworzyw sztucznych, takich jak polietylen (PE) lub polipropylen (PP), i mają strukturę siatki o wysokiej wytrzymałości mechanicznej. Geosiatki są szeroko stosowane w budownictwie drogowym, kolejowym, przy rekultywacji terenów oraz w ochronie środowiska. musi posiadać Deklarację Właściwości Użytkowych (DoP) oraz znakowanie CE.

W analizie trwałości należy uwzględnić współczynniki redukcyjne parametrów wytrzymałościowych ze względu na:

• Uszkodzenia mechaniczne (A1): Podczas wbudowywania i zagęszczania kruszywa.
• Pełzanie (A2): Związane z długotrwałym obciążeniem naciągiem pod koroną nasypu.
• Degradację chemiczną i biologiczną (A3/A4): Szczególnie istotne w środowisku gruntów organicznych o zmiennym pH.

Weryfikacja skuteczności stabilizacji

Odbiór robót na trudnym terenie wymaga potwierdzenia uzyskanych parametrów nośności. Standardową metodą jest badanie za pomocą płyty statycznej VSS lub płyty dynamicznej. Przyjmuje się, że poprawnie wykonana stabilizacja geosiatką PES powinna umożliwić osiągnięcie wymaganych projektowo wartości modułu E2 na górnej powierzchni warstwy mrozoochronnej lub podbudowy, przy zachowaniu stosunku E2/E1 nieprzekraczającego zazwyczaj wartości 2,2 (dla kruszyw łamanych).
