Deformacje trwałe MMA - koleinowanie asfaltu

Definicja i charakterystyka zjawiska koleinowania

KoleinowanieKoleinowanie asfaltu powstaje głównie przez trwałą deformację plastyczną warstw bitumicznych pod ciężkim ruchem i/lub niewystarczającą konstrukcję podbudowy; najskuteczniejsze rozwiązania to poprawa mieszanki (SMA/PMB), właściwa zagęszczalność i zastosowanie geosyntetyków (uniaxial/biaxial lub geokraty) tam, gdzie podłoże jest słabe. jest procesem powstawania trwałych deformacji plastycznych, objawiającym się w postaci podłużnych zagłębień w śladach kół pojazdów na nawierzchniach bitumicznych. Zjawisko to stanowi jedno z kluczowych kryteriów oceny trwałości eksploatacyjnej dróg. Powstaje ono w wyniku kumulacji odkształceń nieodwracalnych w warstwach mieszanki mineralno-asfaltowej (MMA), zachodzących pod wpływem wielokrotnego obciążenia ruchem ciężkim, szczególnie w okresach występowania wysokich temperatur otoczenia.

Mechanizm powstawania kolein jest ściśle powiązany z właściwościami reologicznymi asfaltu oraz stabilnością szkieletu mineralnego. Wyróżnia się dwa główne rodzaje tego zjawiska:

• Koleiny strukturalne: wynikające z niedostatecznej nośności podłoża lub warstw konstrukcyjnych podbudowy, co prowadzi do osiadania całej konstrukcji nawierzchni.
• Koleiny plastyczne (instabilne): powstające w obrębie samych warstw asfaltowych (ścieralnej i wiążącej) na skutek bocznego wypierania mieszanki poza ślad koła. Jest to efekt przekroczenia wytrzymałości materiału na ścinanie.

Metodyka badania odporności na deformacje trwałe według PN-EN 12697-22

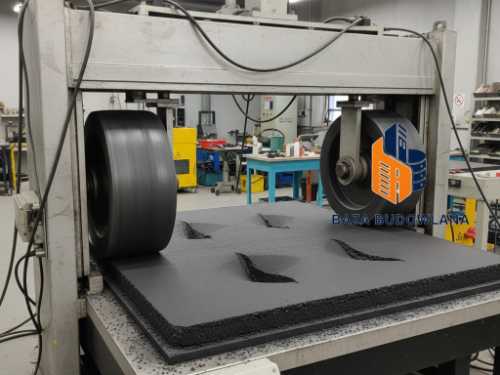

Podstawowym narzędziem diagnostycznym pozwalającym na ocenę podatności MMA na deformacje trwałe jest badanie prowadzone zgodnie z normą PN-EN 12697-22Badanie odporności asfaltu na koleinowanie (badanie koleinowania) ocenia skłonność mieszanki bitumicznej do trwałych odkształceń pod obciążeniem; jednostką raportową dla lokalizacji pomiaru jest miejsce pomiaru. Najczęściej stosowane metody to laboratoryjne testy wheel‑tracking (PN‑EN 12697‑22 / 10 000 cykli) oraz polskie procedury oceny odporności na deformacje trwałe.: "Mieszanki mineralno-asfaltowe – Metody badań – Część 22: KoleinowanieKoleinowanie asfaltu powstaje głównie przez trwałą deformację plastyczną warstw bitumicznych pod ciężkim ruchem i/lub niewystarczającą konstrukcję podbudowy; najskuteczniejsze rozwiązania to poprawa mieszanki (SMA/PMB), właściwa zagęszczalność i zastosowanie geosyntetyków (uniaxial/biaxial lub geokraty) tam, gdzie podłoże jest słabe.". Badanie to symuluje oddziaływanie obciążonego koła na próbkę asfaltową w kontrolowanych warunkach laboratoryjnych.

Najpowszechniej stosowaną w Polsce metodą badania koleinowaniaBadanie odporności asfaltu na koleinowanie (badanie koleinowania) ocenia skłonność mieszanki bitumicznej do trwałych odkształceń pod obciążeniem; jednostką raportową dla lokalizacji pomiaru jest miejsce pomiaru. Najczęściej stosowane metody to laboratoryjne testy wheel‑tracking (PN‑EN 12697‑22 / 10 000 cykli) oraz polskie procedury oceny odporności na deformacje trwałe. jest procedura z wykorzystaniem tzw. małego urządzenia (small device). Główne parametry badania obejmują:

• Temperatura badania: Standardowo 60°C dla większości zastosowań, co symuluje skrajne warunki letnie.
• Liczba cykli: Zazwyczaj 10 000 cykli obciążeniowych (20 000 przejść koła).
• Parametry wyjściowe: Głębokość koleiny (RD), nachylenie wykresu koleinowania (WTS) oraz proporcjonalna głębokość koleiny (PRD).

Wyniki badania pozwalają na zaklasyfikowanie mieszanki do odpowiednich kategorii odporności, co jest niezbędne na etapie projektowania składu MMA oraz zakładowej kontroli produkcji.

Parametry techniczne i wymagania według dokumentu WT-2

Wymagania techniczne dotyczące odporności na koleinowanieKoleinowanie asfaltu powstaje głównie przez trwałą deformację plastyczną warstw bitumicznych pod ciężkim ruchem i/lub niewystarczającą konstrukcję podbudowy; najskuteczniejsze rozwiązania to poprawa mieszanki (SMA/PMB), właściwa zagęszczalność i zastosowanie geosyntetyków (uniaxial/biaxial lub geokraty) tam, gdzie podłoże jest słabe. w polskim budownictwie drogowym są ściśle zdefiniowane w dokumencie WT-2 (Wymagania Techniczne - Nawierzchnie Asfaltowe). Kryteria te są uzależnione od kategorii ruchu (od KR1 do KR7) oraz rodzaju warstwy konstrukcyjnej.

Czynniki wpływające na odporność mieszanek na koleinowanieKoleinowanie asfaltu powstaje głównie przez trwałą deformację plastyczną warstw bitumicznych pod ciężkim ruchem i/lub niewystarczającą konstrukcję podbudowy; najskuteczniejsze rozwiązania to poprawa mieszanki (SMA/PMB), właściwa zagęszczalność i zastosowanie geosyntetyków (uniaxial/biaxial lub geokraty) tam, gdzie podłoże jest słabe.

Odporność MMA na deformacje trwałe jest wypadkową kilku czynników materiałowych i technologicznych. Kluczowe znaczenie mają:

1. Rodzaj i jakość lepiszcza: Zastosowanie asfaltów modyfikowanych polimerami (PMB) lub asfaltów wysokomodyfikowanych (HiMA) znacząco podnosi temperaturę mięknienia lepiszcza i zwiększa jego elastyczność.
2. Uziarnienie kruszywa: Odpowiednio zaprojektowana krzywa przesiewu zapewnia klinowanie się ziaren kruszywa, tworząc sztywny szkielet mineralny zdolny do przenoszenia obciążeń bez przemieszczeń wewnętrznych.
3. Zawartość wolnych przestrzeni: Zbyt mała zawartość wolnych przestrzeni prowadzi do "wypocenia" asfaltu i gwałtownego spadku stabilności przy wysokich temperaturach.
4. Kształt ziaren: Stosowanie kruszyw łamanych o wysokim wskaźniku przekruszenia zwiększa tarcie wewnętrzne w mieszance.

Metody zapobiegania i naprawy uszkodzeń typu koleinowego

W nowoczesnej inżynierii drogowej prewencja koleinowania opiera się nie tylko na doborze odpowiedniej mieszanki, ale również na stosowaniu technologii wzmacniających. W sytuacjach, gdy prognozowane są ekstremalne obciążenia ruchem, stosuje się siatki do zbrojenia asfaltuSiatka do asfaltu stosowana w branży drogowniczej to specjalistyczny materiał wzmacniający, wykorzystywany do poprawy nośności i trwałości nawierzchni asfaltowych. Produkt ten montuje się zazwyczaj pomiędzy warstwami asfaltu i odgrywa kluczową rolę w redukcji pęknięć odbitych, równomiernym rozkładaniu obciążeń oraz zwiększaniu odporności nawierzchni na zmienne warunki eksploatacyjne.. Produkty takie jak siatki szklane lub węglowe pozwalają na lepszą dystrybucję naprężeń poziomych i ograniczają pełzanie warstw bitumicznych.

W przypadku istniejących nawierzchni dotkniętych problemem koleinowania, najczęstsze metody naprawcze obejmują:

• Frezowanie profilujące: Mechaniczne usunięcie spiętrzonych krawędzi koleiny i wyrównanie niwelety drogi.
• Wymiana warstw: Usunięcie zdeformowanych warstw i ułożenie nowej nawierzchni o wyższej odporności (np. SMA – Mieszanka Grysowo-Mastyksowa).
• Zastosowanie nakładek: Ułożenie nowej warstwy wzmacniającej, często z wykorzystaniem wspomnianych siatek drogowychSiatka drogowa, np. siatka szklana skutecznie wzmacnia warstwy bitumiczne, chroniąc nawierzchnię przed powstawaniem spękań odbitych. Dzięki wysokiej sztywności włókien i doskonałej przyczepności, zbrojenie to znacząco wydłuża żywotność drogi oraz redukuje przyszłe koszty jej utrzymania., co zapobiega również zjawisku spękań odbitych, przenoszących się ze starych warstw konstrukcyjnych.

Podsumowanie i normy powiązane

Zarządzanie ryzykiem powstawania deformacji trwałych jest niezbędnym elementem projektowania współczesnej infrastruktury drogowej. Zgodność z normami serii PN-EN 13108 (wymagania dla mieszanek) oraz PN-EN 12697 (metody badań) stanowi gwarancję uzyskania nawierzchni o wysokiej jakości technicznej. Szczególną uwagę należy poświęcać doborowi parametrów WTS i PRD, które są najbardziej miarodajnymi wskaźnikami stabilności termomechanicznej materiałów bitumicznych.
