Badanie zagęszczenia podsypek i zasypek oraz realizowanych warstw przy wykonywaniu dróg

Charakterystyka procesu kontroli zagęszczenia gruntu

Zapewnienie odpowiedniej nośności podłoża jest kluczowym etapem przy budowie dróg, parkingów oraz wykonywaniu zasypek fundamentowych. Brak rzetelnego sprawdzenia parametrów zagęszczenia prowadzi do osiadania nawierzchni, pękania warstw bitumicznych oraz kosztownych awarii konstrukcyjnych. Najskuteczniejszą i najszybszą metodą weryfikacji nośności na placu budowy jest zastosowanie lekkiej płyty dynamicznejPłyta dynamiczna to urządzenie do badania gruntu, które wykorzystuje dynamiczne obciążenie płyty o określonej powierzchni i masie, aby określić jej ugięcie. Zmiana ugięcia płyty jest następnie wykorzystywana do wyznaczenia właściwości mechanicznych gruntu, takich jak moduł odkształcenia, wskaźnik zagęszczenia lub nośność. (LPD), która pozwala na natychmiastowe uzyskanie wyników bez konieczności oczekiwania na analizy laboratoryjne.

Wymagane narzędzia i materiały

Do prawidłowego przeprowadzenia badania oraz przygotowania warstw konstrukcyjnych niezbędne są następujące elementy:

• Lekka płyta dynamicznaPłyta dynamiczna to urządzenie do badania gruntu, które wykorzystuje dynamiczne obciążenie płyty o określonej powierzchni i masie, aby określić jej ugięcie. Zmiana ugięcia płyty jest następnie wykorzystywana do wyznaczenia właściwości mechanicznych gruntu, takich jak moduł odkształcenia, wskaźnik zagęszczenia lub nośność. – urządzenie pomiarowe składające się z płyty obciążeniowej, mechanizmu zrzutowego z obciążnikiem oraz rejestratora elektronicznego.
• Geowłóknina polipropylenowaGeowłóknina polipropylenowa to lekki, trwały materiał geosyntetyczny stosowany do separacji, filtracji, drenażu i wzmocnienia gruntu; wybieraj gęstość i wytrzymałość zgodnie z obciążeniem i warunkami wodno‑gruntowymi. Geowłóknina polipropylenowa wykonana ze 100 % włókien polipropylenowych stanowi element separacji, filtracji i wzmocnienia konstrukcji gruntowych, zapobiegając mieszaniu się warstw grunt–kruszywo oraz chroniąc przed erozją i niedostatecznym odwodnieniem podbudów drogowych i ogrodniczych. igłowana – stosowana jako warstwa separacyjna, zapobiegająca mieszaniu się kruszywa z gruntem rodzimym.
• Geokrata komórkowaGeokrata komórkowa określana jest także jako geosiatka komórkowa, geomaterac lub po prostu geokrata. Jest to geosyntetyk stosowany w różnych dziedzinach budownictwa i inżynierii. Składa się z plastikowych komórek połączonych w regularną siatkę, tworząc trwałą i wytrzymałą przestrzenną strukturę w kształcie plastra miodu. – niezbędna w przypadku stwierdzenia słabej nośności podłoża gruntowego w celu jego wzmocnienia.
• Kruszywo łamane lub piasek – materiał do wykonania warstwy podsypki lub podbudowy.
• Poziomica i łata budowlana – do wstępnego wyrównania powierzchni pod płytę.

Przygotowanie podłoża przed badaniem

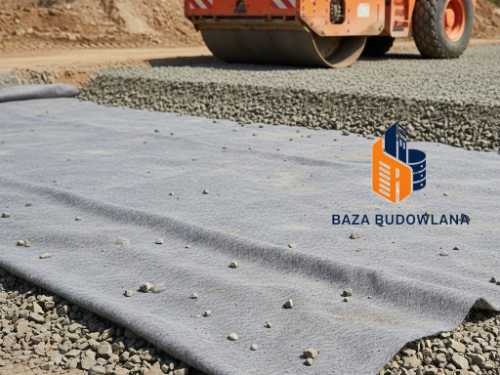

Przed przystąpieniem do pomiaru należy upewnić się, że badana warstwa została ułożona zgodnie z projektem. W przypadku gruntów o niskiej nośności, konieczne jest zastosowanie warstwy separacyjnej z geowłókninyGeowłókniny to materiały syntetyczne stosowane w inżynierii lądowej i geotechnicznej, w celu poprawienia właściwości gruntów i zapobieganiu erozji gleby. Są to sztuczne włókna, które są rozłożone w warstwie podłoża, w celu zwiększenia jego nośności, stabilności, wzmocnienia i odporności na uszkodzenia mechaniczne., która utrzyma stabilność strukturalną nasypu. Jeżeli podłoże jest szczególnie miękkie, stosuje się geokratęGeokrata (czyli geosiatka komórkowa) to przestrzenny geosyntetyk zbudowany z komórek. Geokrata po rozłożeniu przypomina swoim wyglądem plaster miodu. Podstawowe cele stosowania geokraty to: wzmacnianie słabych podłoży gruntowych, zbrojenie skarp i zboczy, wzmocnienie nawierzchni i zapobieganie erozji gruntu. Zastosowanie geosiatki komórkowej pozwala na uzyskanie założonych funkcji z zachowaniem poszanowania środowiska naturalnego. komórkową wypełnioną kruszywem, co pozwala na rozłożenie obciążeń na większą powierzchnię.

Powierzchnia w miejscu badania musi być płaska i oczyszczona z luźnych kamieni oraz większych brył gruntu, które mogłyby zafałszować wynik poprzez niestabilne oparcie płyty.

Instrukcja przeprowadzenia badania lekką płytą dynamiczną krok po kroku

1. Ustawienie płyty: Położyć płytę obciążeniową na wyrównanej nawierzchni. Należy upewnić się, że cała powierzchnia dolna płyty styka się z gruntem.
2. Montaż prowadnicy: Ustawić prowadnicę z obciążnikiem pionowo na środku płyty.
3. Wstępne zagęszczenie (udarowanie): Wykonać trzy zrzuty obciążnika z pełnej wysokości w celu ustabilizowania płyty i zapewnienia jej pełnego kontaktu z podłożem. Wyniki tych zrzutów nie są brane pod uwagę w ostatecznym pomiarze.
4. Pomiar właściwy: Wykonać trzy kolejne zrzuty obciążnika. Po każdym uderzeniu rejestrator zapisuje wartość osiadania płyty wyrażoną w milimetrach.
5. Odczyt wyników: Na podstawie średniego osiadania urządzenie automatycznie wylicza dynamiczny moduł odkształcenia (Evd), wyrażony w MN/m².

Interpretacja wyników i wymagane parametry

Wynik uzyskany podczas badania pozwala na szybką ocenę, czy dana warstwa nadaje się do odbioru, czy wymaga dodatkowego zagęszczenia walcem lub zagęszczarką płytową. Poniższa tabela przedstawia orientacyjne wartości modułu Evd dla typowych warstw drogowych:

Działania naprawcze w przypadku negatywnego wyniku

Jeśli uzyskany moduł dynamiczny jest niższy od projektowanego, należy podjąć następujące kroki:

• Dozagęścić warstwę przy użyciu sprzętu mechanicznego o większej energii zagęszczania.
• Sprawdzić wilgotność gruntu – grunt zbyt suchy należy zwilżyć, a zbyt mokry przesuszyć lub wymienić.
• W przypadku trwałej słabej nośności podłoża, zastosować geowłókninęGeowłóknina to przepuszczalny materiał z syntetycznych włókien (najczęściej polipropylenowych lub poliestrowych), stosowany w budownictwie, inżynierii lądowej i ogrodnictwie głównie do separacji, filtracji, drenażu i wzmacniania gruntu. jako separator lub geokratęGeokrata (czyli geosiatka komórkowa) to przestrzenny geosyntetyk zbudowany z komórek. Geokrata po rozłożeniu przypomina swoim wyglądem plaster miodu. Podstawowe cele stosowania geokraty to: wzmacnianie słabych podłoży gruntowych, zbrojenie skarp i zboczy, wzmocnienie nawierzchni i zapobieganie erozji gruntu. Zastosowanie geosiatki komórkowej pozwala na uzyskanie założonych funkcji z zachowaniem poszanowania środowiska naturalnego. jako wzmocnienie konstrukcyjne przed ułożeniem kolejnej warstwy kruszywa.
• Po wykonaniu działań naprawczych badanie należy powtórzyć w tych samych punktach pomiarowych.
