Wzmacnianie podłoża gruntowego geokratami

Wstęp do wzmacniania podłoża za pomocą geokrat

Problem słabej nośności podłoża gruntowego jest jedną z najczęstszych przeszkód podczas budowy dróg dojazdowych, parkingów czy placów składowych. Rozwiązanie oparte na geokratach komórkowych (geokomórkach) pozwala na skuteczną stabilizację gruntu poprzez mechaniczne ograniczenie bocznego przesunięcia materiału wypełniającego. Dzięki temu powstaje tzw. materac geosyntetyczny, który równomiernie rozkłada obciążenia pionowe na większą powierzchnię gruntu rodzimego, zapobiegając koleinom i osiadaniu terenu.

Niezbędne materiały i narzędzia

Do prawidłowego wykonania wzmocnienia podłoża wymagane są następujące zasoby:

• Geokrata komórkowaGeokrata komórkowa określana jest także jako geosiatka komórkowa, geomaterac lub po prostu geokrata. Jest to geosyntetyk stosowany w różnych dziedzinach budownictwa i inżynierii. Składa się z plastikowych komórek połączonych w regularną siatkę, tworząc trwałą i wytrzymałą przestrzenną strukturę w kształcie plastra miodu.: dobrana pod kątem wysokości sekcji (zależnie od przewidywanych obciążeń).
• Geowłóknina separacyjnaGeowłóknina separacyjna zwana również włókniną separacyjną, to rodzaj geowłókniny, materiał stosowany w budownictwie i ogrodnictwie w celu separacji różnych warstw gruntu. Jest to rodzaj specjalnego materiału, który zabezpiecza podłoże przed przemieszczaniem się warstw, zapobiega mieszaniu się różnych rodzajów gleby oraz chroni przed erozją.: najczęściej polipropylenowa, zapobiegająca mieszaniu się kruszywa z gruntem rodzimym.
• Szpilki montażowe: stalowe kotwy typu „J” lub „U” do stabilizacji sekcji podczas rozkładania i wypełniania.
• Kruszywo: kliniec, tłuczeń, pospółka lub w określonych przypadkach grunt z humusem (przy zazielenianiu).
• Narzędzia: zagęszczarka wibracyjna (płytowa lub walec), niwelator, taśma miernicza, nóż do cięcia geosyntetyków, zszywacz pneumatyczny lub opaski zaciskowe do łączenia sekcji.

Przygotowanie podłoża i warstwy separacyjnej

Pierwszym etapem jest usunięcie warstwy humusu oraz wszelkich zanieczyszczeń organicznych. Podłoże musi zostać wyrównane zgodnie z założonym spadkiem i zagęszczone. Na tak przygotowanym gruncie należy rozłożyć geowłókninęGeowłóknina to przepuszczalny materiał z syntetycznych włókien (najczęściej polipropylenowych lub poliestrowych), stosowany w budownictwie, inżynierii lądowej i ogrodnictwie głównie do separacji, filtracji, drenażu i wzmacniania gruntu.. Ważne jest zachowanie zakładów o szerokości minimum 20-30 cm na łączeniach. GeowłókninaGeowłóknina to przepuszczalny materiał z syntetycznych włókien (najczęściej polipropylenowych lub poliestrowych), stosowany w budownictwie, inżynierii lądowej i ogrodnictwie głównie do separacji, filtracji, drenażu i wzmacniania gruntu. pełni kluczową funkcję separacyjną i filtracyjną, chroniąc strukturę geokratyGeokrata (czyli geosiatka komórkowa) to przestrzenny geosyntetyk zbudowany z komórek. Geokrata po rozłożeniu przypomina swoim wyglądem plaster miodu. Podstawowe cele stosowania geokraty to: wzmacnianie słabych podłoży gruntowych, zbrojenie skarp i zboczy, wzmocnienie nawierzchni i zapobieganie erozji gruntu. Zastosowanie geosiatki komórkowej pozwala na uzyskanie założonych funkcji z zachowaniem poszanowania środowiska naturalnego. przed zamuleniem przez drobne cząstki gruntu od dołu.

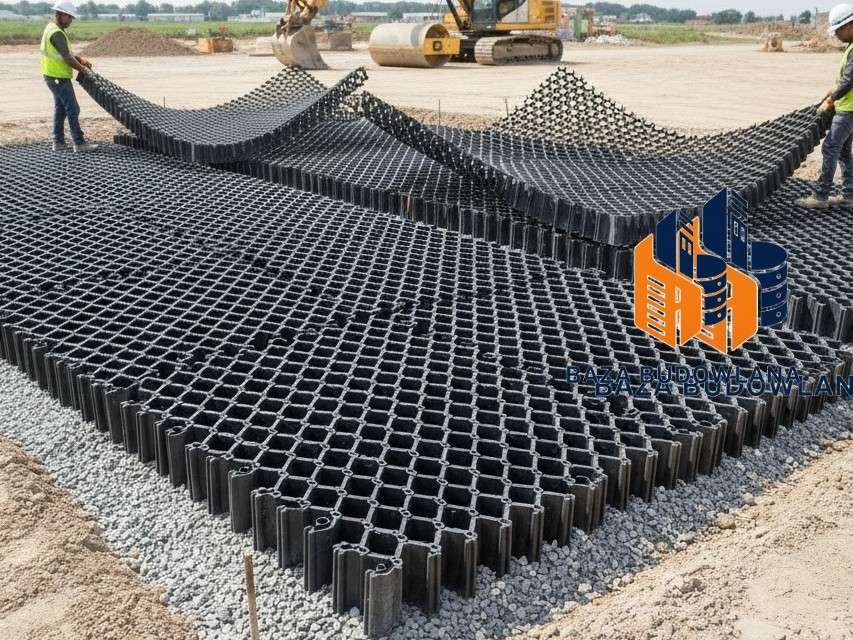

Montaż i rozkładanie geokratyGeokrata (czyli geosiatka komórkowa) to przestrzenny geosyntetyk zbudowany z komórek. Geokrata po rozłożeniu przypomina swoim wyglądem plaster miodu. Podstawowe cele stosowania geokraty to: wzmacnianie słabych podłoży gruntowych, zbrojenie skarp i zboczy, wzmocnienie nawierzchni i zapobieganie erozji gruntu. Zastosowanie geosiatki komórkowej pozwala na uzyskanie założonych funkcji z zachowaniem poszanowania środowiska naturalnego.

Proces montażu geokomórek przebiega w następujących krokach:

1. Rozciąganie sekcji: Sekcję geokratyGeokrata (czyli geosiatka komórkowa) to przestrzenny geosyntetyk zbudowany z komórek. Geokrata po rozłożeniu przypomina swoim wyglądem plaster miodu. Podstawowe cele stosowania geokraty to: wzmacnianie słabych podłoży gruntowych, zbrojenie skarp i zboczy, wzmocnienie nawierzchni i zapobieganie erozji gruntu. Zastosowanie geosiatki komórkowej pozwala na uzyskanie założonych funkcji z zachowaniem poszanowania środowiska naturalnego. należy rozciągnąć do jej nominalnych wymiarów. Początek sekcji stabilizuje się za pomocą szpilek montażowych wbitych w podłoże.
2. Kotwienie: Po pełnym rozciągnięciu sekcji należy wbić pozostałe kotwy wzdłuż obwodu oraz wewnątrz sekcji (zgodnie z projektem, zazwyczaj co kilka komórek), aby zapobiec przesuwaniu się kraty podczas zasypywania.
3. Łączenie modułów: Sąsiadujące ze sobą sekcje geokratyGeokrata (czyli geosiatka komórkowa) to przestrzenny geosyntetyk zbudowany z komórek. Geokrata po rozłożeniu przypomina swoim wyglądem plaster miodu. Podstawowe cele stosowania geokraty to: wzmacnianie słabych podłoży gruntowych, zbrojenie skarp i zboczy, wzmocnienie nawierzchni i zapobieganie erozji gruntu. Zastosowanie geosiatki komórkowej pozwala na uzyskanie założonych funkcji z zachowaniem poszanowania środowiska naturalnego. muszą zostać trwale połączone. Stosuje się do tego zszywki stalowe lub opaski samozaciskowe. Ciągłość struktury jest niezbędna dla uzyskania efektu „sztywnej płyty”.

Wypełnianie i zagęszczanie

Wypełnianie komórek powinno odbywać się od czoła, tak aby pojazdy dowożące materiał poruszały się po już wypełnionych sekcjach. Należy unikać bezpośredniego wjazdu ciężkiego sprzętu na pustą geokratęGeokrata (czyli geosiatka komórkowa) to przestrzenny geosyntetyk zbudowany z komórek. Geokrata po rozłożeniu przypomina swoim wyglądem plaster miodu. Podstawowe cele stosowania geokraty to: wzmacnianie słabych podłoży gruntowych, zbrojenie skarp i zboczy, wzmocnienie nawierzchni i zapobieganie erozji gruntu. Zastosowanie geosiatki komórkowej pozwala na uzyskanie założonych funkcji z zachowaniem poszanowania środowiska naturalnego..

• Wysokość wypełnienia: Materiał sypki powinien być sypany z nadmiarem około 2-5 cm powyżej górnej krawędzi komórek. Nadmiar ten jest niezbędny, ponieważ podczas zagęszczania materiał osiądzie.
• Zagęszczanie: Proces wykonuje się etapami przy użyciu zagęszczarki. Odpowiednie zagęszczenie gwarantuje pełne klinowanie się kruszywa wewnątrz komórek, co aktywuje właściwości nośne systemu.

Parametry techniczne i dobór geokratyGeokrata (czyli geosiatka komórkowa) to przestrzenny geosyntetyk zbudowany z komórek. Geokrata po rozłożeniu przypomina swoim wyglądem plaster miodu. Podstawowe cele stosowania geokraty to: wzmacnianie słabych podłoży gruntowych, zbrojenie skarp i zboczy, wzmocnienie nawierzchni i zapobieganie erozji gruntu. Zastosowanie geosiatki komórkowej pozwala na uzyskanie założonych funkcji z zachowaniem poszanowania środowiska naturalnego.

Poniższa tabela przedstawia orientacyjny dobór wysokości geokratyGeokrata (czyli geosiatka komórkowa) to przestrzenny geosyntetyk zbudowany z komórek. Geokrata po rozłożeniu przypomina swoim wyglądem plaster miodu. Podstawowe cele stosowania geokraty to: wzmacnianie słabych podłoży gruntowych, zbrojenie skarp i zboczy, wzmocnienie nawierzchni i zapobieganie erozji gruntu. Zastosowanie geosiatki komórkowej pozwala na uzyskanie założonych funkcji z zachowaniem poszanowania środowiska naturalnego. w zależności od przeznaczenia terenu:

Zalecenia końcowe

Należy bezwzględnie przestrzegać zasady, aby krawędzie geokratyGeokrata (czyli geosiatka komórkowa) to przestrzenny geosyntetyk zbudowany z komórek. Geokrata po rozłożeniu przypomina swoim wyglądem plaster miodu. Podstawowe cele stosowania geokraty to: wzmacnianie słabych podłoży gruntowych, zbrojenie skarp i zboczy, wzmocnienie nawierzchni i zapobieganie erozji gruntu. Zastosowanie geosiatki komórkowej pozwala na uzyskanie założonych funkcji z zachowaniem poszanowania środowiska naturalnego. nie wystawały ponad docelowy poziom terenu – grozi to ich uszkodzeniem mechanicznym przez koła pojazdów lub pługi do odśnieżania. W przypadku stosowania geokratyGeokrata (czyli geosiatka komórkowa) to przestrzenny geosyntetyk zbudowany z komórek. Geokrata po rozłożeniu przypomina swoim wyglądem plaster miodu. Podstawowe cele stosowania geokraty to: wzmacnianie słabych podłoży gruntowych, zbrojenie skarp i zboczy, wzmocnienie nawierzchni i zapobieganie erozji gruntu. Zastosowanie geosiatki komórkowej pozwala na uzyskanie założonych funkcji z zachowaniem poszanowania środowiska naturalnego. na nachylonych zboczach, kluczowe jest prawidłowe zagłębienie górnej krawędzi sekcji w tzw. rowku kotwiącym, co zapobiega zsuwaniu się całej konstrukcji pod wpływem sił grawitacji i erozji wodnej.
