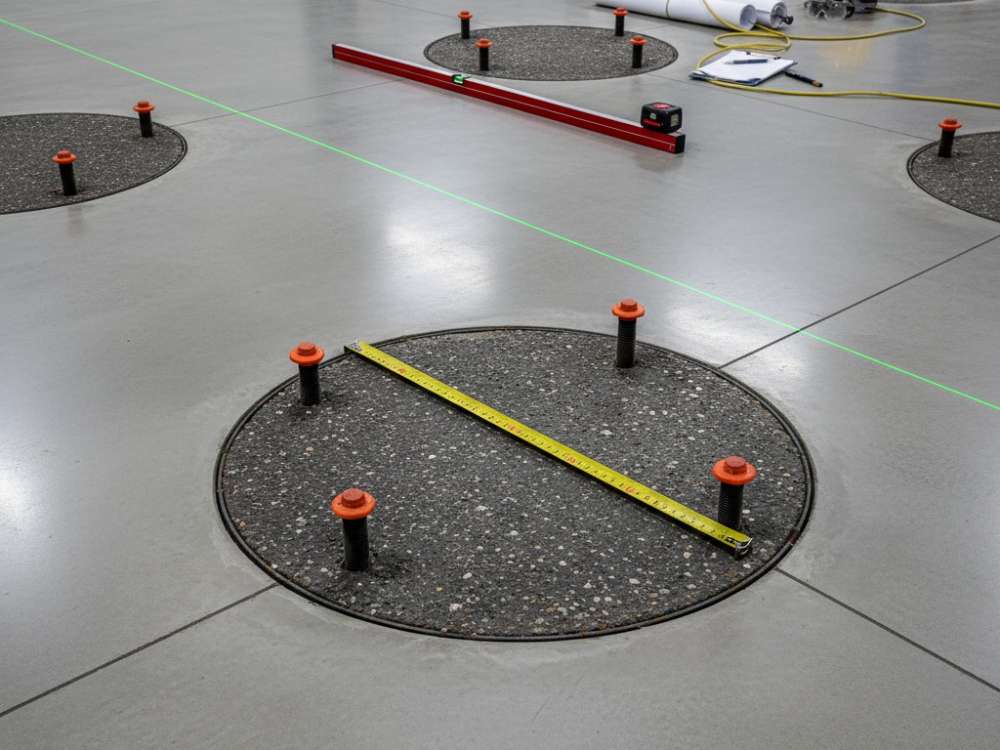

Wymagania UDT wobec posadzki pod podnośnik warsztatowy

Zapewnienie odpowiednich parametrów technicznych podłoża jest elementarnym warunkiem bezpiecznej eksploatacji i formalnego dopuszczenia do użytku podnośników warsztatowych przez Urząd Dozoru Technicznego (UDT). Posadzka w obiekcie serwisowym pełni rolę fundamentu, który musi przejąć obciążenia statyczne i dynamiczne generowane przez urządzenie oraz unoszony pojazd. Niewłaściwe przygotowanie podłoża stanowi bezpośrednie zagrożenie dla stabilności konstrukcji i może prowadzić do awarii o charakterze katastrofalnym, takich jak wyrwanie kotew mocujących lub pęknięcie płyty betonowej.

Podstawowe parametry techniczne podłoża

Wymagania dotyczące posadzki są ściśle określone w Dokumentacji Techniczno-Ruc

howej (DTR) każdego urządzenia. Choć parametry te mogą się różnić w zależności od udźwigu i konstrukcji podnośnika (dwukolumnowy, nożycowy, czterokolumnowy), przyjmuje się standardowe ramy techniczne:

• Klasa betonu: Najczęściej wymagana jest klasa nie niższa niż C20/25 (dawniej B25). W przypadku podnośników o dużym udźwigu, producenci mogą wymagać klasy C25/30.
• Grubość płyty betonowej: Standardowo wymagana jest jednorodna warstwa betonu o grubości od 200 mm do 300 mm. Należy zaznaczyć, że grubość ta dotyczy samej warstwy nośnej, bez uwzględnienia warstw wykończeniowych (np. płytek ceramicznych czy wylewek samopoziomujących).
• Zbrojenie: Posadzka powinna być zbrojona siatką stalową lub włóknami rozproszonymi, co zapobiega pęknięciom skurczowym i zwiększa wytrzymałość na zginanie.
• Powierzchnia montażowa: Podłoże musi być wypoziomowane. Dopuszczalne odchylenia od poziomu zazwyczaj nie powinny przekraczać 5 mm na całej długości podstawy podnośnika.
• Czas sezonowania: Montaż urządzenia może nastąpić dopiero po pełnym utwardzeniu betonu, co w warunkach standardowych trwa 28 dni.

Diagnostyka i badanie nośności posadzki

Przed przystąpieniem do montażu podnośnika w istniejącym obiekcie, niezbędne jest przeprowadzenie profesjonalnej diagnostyki podłoża. Badanie nośności posadzki pozwala określić, czy parametry rzeczywiste odpowiadają wymaganiom zawartym w dokumentacji urządzenia. Proces ten obejmuje kilka kluczowych metod badawczych:

1. Badanie sklerometryczneBadanie młotkiem Schmidta pozwala na określenie wytrzymałości na ściskanie, określone w MPa. betonu: Wykorzystuje się do tego młotek SchmidtaMechaniczny młotek Shmidta typ N, inaczej sklerometr Schmidta to budowlane urządzenie pomiarowe do badania wytrzymałości betonu na ściskanie. Klasyczny Młotek Schmidta typ N. Prosta budowa urządzenia (nie wymaga baterii) gwarantuje ciąglą gotowość do pracy.. Jest to metoda nieniszcząca, która pozwala na szybkie określenie wytrzymałości betonu na ściskanie poprzez pomiar liczby odbicia bijaka od powierzchni.
2. Odwierty rdzeniowe: W przypadkach wątpliwych wykonuje się odwierty w celu precyzyjnego pomiaru grubości płyty oraz weryfikacji struktury betonu w całym przekroju.
3. Badania typu pull-off: Służą do oceny wytrzymałości przypowierzchniowej betonu, co jest istotne dla skutecznego osadzenia kotew mechanicznych lub chemicznych.

Określenie klasy betonu w gotowych elementach konstrukcyjnych jest kluczowe dla oceny ich wytrzymałości oraz bezpieczeństwa dalszych prac montażowych. Bez rzetelnych danych o podłożu, instalacja podnośnika obarczona jest wysokim ryzykiem technicznym.

Wymagania dokumentacyjne i rola UDT

Podczas badania odbiorczego, inspektor UDT weryfikuje nie tylko stan techniczny samego podnośnika, ale również dokumentację potwierdzającą prawidłowość przygotowania podłoża. Do najważniejszych dokumentów należą:

• Oświadczenie instalatora: Potwierdzenie, że montaż został wykonany zgodnie z instrukcją producenta, a podłoże spełnia wymagane parametry.
• Atesty na beton: Dokumentacja z betoniarni (WZ) potwierdzająca klasę dostarczonej mieszanki betonowej.
• Protokół z badań nieniszczących: Jeśli posadzka była badana metodą sklerometryczną, wynik badania stanowi załącznik do dokumentacji technicznej urządzenia.

Brak wiarygodnych informacji o parametrach posadzki może skutkować negatywną decyzją organu dozoru technicznego i brakiem zgody na eksploatację urządzenia.

Normy techniczne i odniesienia

Projektowanie i wykonawstwo posadzek pod urządzenia techniczne powinno opierać się na aktualnych normach budowlanych i branżowych, w tym:

• PN-EN 206: Beton – Wymagania, właściwości, produkcja i zgodność.
• PN-EN 1992 (Eurokod 2): Projektowanie konstrukcji z betonu.
• PN-EN 1493: Podnośniki pojazdów – wymagania bezpieczeństwa i badania.

Podsumowując, prawidłowe przygotowanie podłoża pod montaż podnośnika samochodowego jest procesem wieloetapowym, wymagającym zarówno wiedzy inżynierskiej, jak i skrupulatności wykonawczej. Zastosowanie odpowiedniej klasy betonu, zachowanie reżimu technologicznego oraz przeprowadzenie niezbędnych badań diagnostycznych gwarantuje bezpieczną pracę w środowisku warsztatowym i bezproblemowy odbiór przez jednostki dozoru technicznego.
