Uszczelnienie zbiornika wodnego gruntowego

Dobór materiałów do uszczelnienia zbiornika

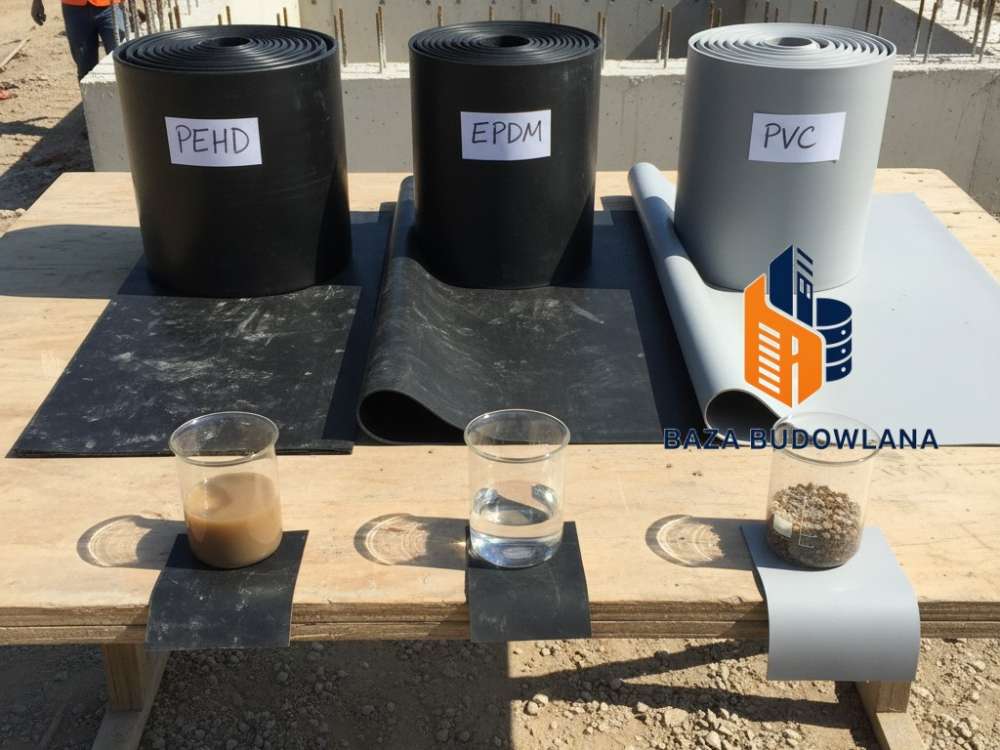

Skuteczne zatrzymanie wody w zbiorniku gruntowym wymaga zastosowania materiałów o wysokiej odporności mechanicznej i niskiej przepuszczalności. Wybór technologii zależy od wielkości zbiornika, rodzaju podłoża oraz przeznaczenia obiektu. Najczęściej stosowanymi rozwiązaniami są maty bentonitowe (GCL) oraz geomembrany PEHDGeomembrany PEHD (Polietylen wysokiej gęstości) to syntetyczne, nieprzepuszczalne folie wykonane z polietylenu o wysokiej gęstości, membrany izolacyjne. Dzięki swoim wyjątkowym właściwościom fizycznym i chemicznym są idealnym materiałem do izolacji i uszczelniania w różnorodnych projektach inżynierskich..

Poniższa tabela przedstawia porównanie najskuteczniejszych materiałów izolacyjnych:

Wymagane narzędzia i materiały

Do prawidłowego wykonania uszczelnienia niezbędne są następujące elementy:

• Materiały izolacyjne: mata bentonitowaMata bentonitowa to nowoczesny materiał hydroizolacyjny, łączący w sobie zalety geosyntetyków i naturalnych właściwości bentonitu – gliny o wyjątkowych zdolnościach pęcznienia w kontakcie z wodą. Składa się z warstwy bentonitu sodowego umieszczonej pomiędzy dwoma warstwami geowłókniny lub geotkaniny, często igłowanych dla zwiększenia integralności struktury. Po instalacji i kontakcie z wodą, mata tworzy jednolitą, nieprzepuszczalną barierę, chroniącą konstrukcje przed przenikaniem wody i wilgoci. Dzięki specjalnemu procesowi igłowania lub klejenia, bentonit jest trwale związany z materiałami geosyntetycznymi. BENTOMATMaty bentonitowe BENTOMAT stanowia typowy material hydroizolacyjny, przy wykorzystaniu którego wykonuje sie uszczelnienia budowli ziemnych, w tym skladowisk odpadów. CETCO Poland wprowadza nowy typ maty: BENTOMAT PM Protection Mat (PM), dzieki czemu zakres stosowania mat bentonitowych w budownictwie ziemnym ulega znacznemu rozszerzeniu. (wersje ST, SC lub SP) lub geomembrana PEHDGeomembrany PEHD (Polietylen wysokiej gęstości) to syntetyczne, nieprzepuszczalne folie wykonane z polietylenu o wysokiej gęstości, membrany izolacyjne. Dzięki swoim wyjątkowym właściwościom fizycznym i chemicznym są idealnym materiałem do izolacji i uszczelniania w różnorodnych projektach inżynierskich..
• Materiał pomocniczy: granulat bentonitowyGranulat bentonitowy to sypki materiał na bazie bentonitu, zwykle bentonitu sodowego lub wapniowego, zawierający głównie minerał montmorylonit. Główna cecha to zdolność do silnego pęcznienia po zwilżeniu, co powoduje wzrost objętości i spadek przepuszczalności materiału. Środek uszczelniający na bazie aktywowanego bentonitu sodowego pod wpływem wilgoci pęcznieje, tworząc żelową, nieprzepuszczalną barierę. Po zmieszaniu z wodą granulat bentonitowy zmienia konsystencję z sypkiej w gęstą pastę, łatwą do formowania i wypełniania szczelin. (np. WATERSTOPPAGEBentonit granulowany Waterstoppage (workowany bentonit), to granulowany bentonit sodowy. Bentonit jest pakowany w workach po 25 kg.) do uszczelnienia zakładów i przejść szczelnych.
• Sprzęt mechaniczny: koparka do profilowania niecki, zagęszczarka wibracyjna.
• Narzędzia ręczne: noże do cięcia membrany, łopaty, grabie, taśmy miernicze.
• Sprzęt specjalistyczny (przy PEHD): zgrzewarka do geomembranyGeomembrany to syntetyczne folie uszczelniające (HDPE, PVC, EPDM, PP i kompozyty) stosowane do izolacji zbiorników, składowisk, kanałów i innych obiektów wymagających szczelności; wybór materiału i poprawny montaż decydują o trwałości systemu. (wymagana usługa profesjonalna).

Przygotowanie podłoża pod izolację

Podstawą trwałości uszczelnienia jest staranne przygotowanie niecki zbiornika. Należy wykonać następujące czynności:

1. Oczyszczenie powierzchni: Usunięcie kamieni o ostrych krawędziach, korzeni, gałęzi oraz wszelkich zanieczyszczeń, które mogłyby przebić materiał izolacyjny.
2. Wyrównanie i wyprofilowanie: Wyprofilowanie skarp zbiornika (zalecane nachylenie 1:2 lub 1:3 dla stabilności maty). Powierzchnia musi być gładka i stabilna.
3. Zagęszczenie gruntu: Wykorzystanie zagęszczarki w celu uniknięcia osiadania podłoża, co mogłoby doprowadzić do rozszczelnienia strefy zakładów.

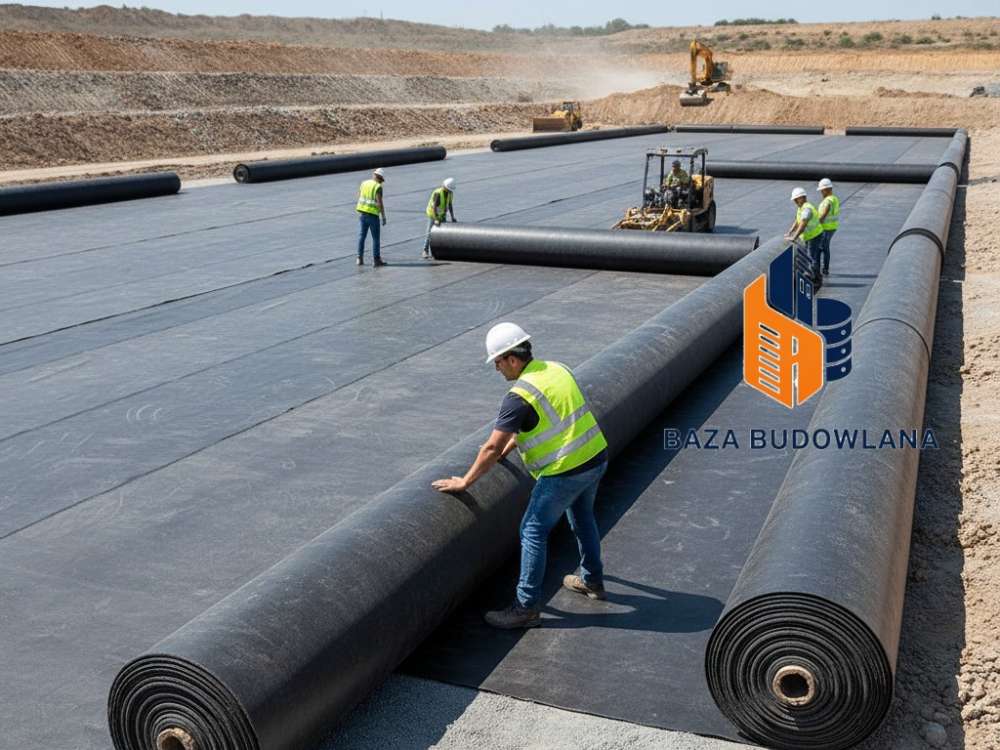

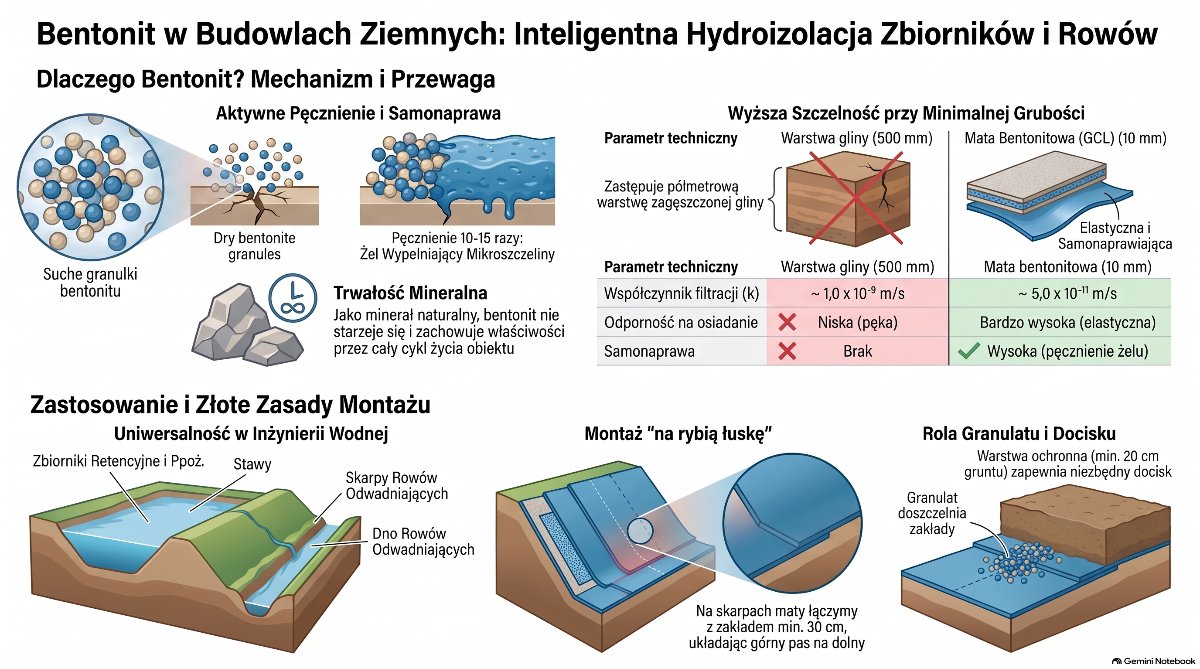

Instrukcja układania maty bentonitowej

Mata bentonitowaMata bentonitowa to nowoczesny materiał hydroizolacyjny, łączący w sobie zalety geosyntetyków i naturalnych właściwości bentonitu – gliny o wyjątkowych zdolnościach pęcznienia w kontakcie z wodą. Składa się z warstwy bentonitu sodowego umieszczonej pomiędzy dwoma warstwami geowłókniny lub geotkaniny, często igłowanych dla zwiększenia integralności struktury. Po instalacji i kontakcie z wodą, mata tworzy jednolitą, nieprzepuszczalną barierę, chroniącą konstrukcje przed przenikaniem wody i wilgoci. Dzięki specjalnemu procesowi igłowania lub klejenia, bentonit jest trwale związany z materiałami geosyntetycznymi. jest rozwiązaniem optymalnym ze względu na zdolność do samouszczelniania w przypadku drobnych uszkodzeń mechanicznych.

1. Rozkładanie arkuszy: Matę należy układać pasmami, zaczynając od najwyższego punktu skarpy w stronę dna. Arkusze muszą przylegać ściśle do podłoża, bez pofałdowań.
2. Wykonanie zakładów: Kolejne arkusze układa się „na zakładkę” o szerokości minimum 15-25 cm. Miejsce zakładu musi być wolne od zanieczyszczeń gruntem.
3. Uszczelnienie granulatami: W strefie zakładów oraz przy przejściach instalacyjnych (rury, wpusty) należy rozsypać granulat bentonitowyGranulat bentonitowy to sypki materiał na bazie bentonitu, zwykle bentonitu sodowego lub wapniowego, zawierający głównie minerał montmorylonit. Główna cecha to zdolność do silnego pęcznienia po zwilżeniu, co powoduje wzrost objętości i spadek przepuszczalności materiału. Środek uszczelniający na bazie aktywowanego bentonitu sodowego pod wpływem wilgoci pęcznieje, tworząc żelową, nieprzepuszczalną barierę. Po zmieszaniu z wodą granulat bentonitowy zmienia konsystencję z sypkiej w gęstą pastę, łatwą do formowania i wypełniania szczelin. w ilości zgodnej z dokumentacją techniczną produktu (zazwyczaj ok. 0,4 - 0,5 kg na metr bieżący zakładu).
4. Kotwienie: Górne krawędzie maty należy umieścić w uprzednio przygotowanym rowie kotwiącym (ok. 50 cm od krawędzi zbiornika) i zasypać gruntem.

Zgrzewanie geomembrany PEHDGeomembrany PEHD (Polietylen wysokiej gęstości) to syntetyczne, nieprzepuszczalne folie wykonane z polietylenu o wysokiej gęstości, membrany izolacyjne. Dzięki swoim wyjątkowym właściwościom fizycznym i chemicznym są idealnym materiałem do izolacji i uszczelniania w różnorodnych projektach inżynierskich. (Metoda alternatywna)

W przypadku wyboru geomembrany PEHDGeomembrany PEHD (Polietylen wysokiej gęstości) to syntetyczne, nieprzepuszczalne folie wykonane z polietylenu o wysokiej gęstości, membrany izolacyjne. Dzięki swoim wyjątkowym właściwościom fizycznym i chemicznym są idealnym materiałem do izolacji i uszczelniania w różnorodnych projektach inżynierskich., kluczowym procesem decydującym o szczelności jest zgrzewanie. Proces ten przebiega w następujący sposób:

• Oczyszczenie brzegów: Miejsca zgrzewu muszą być suche i czyste.
• Zgrzewanie termiczne: Wykorzystanie zgrzewarek klinowych (zgrzew podwójny z kanałem próbnym) lub ekstruderów do obróbki detali.
• Kontrola jakości: Przeprowadzenie prób ciśnieniowych w kanale zgrzewu, aby upewnić się, że połączenie jest w 100% szczelne.

Wykończenie i warstwa dociskowa

Żadna izolacja nie powinna pozostawać bez przykrycia. Woda zawsze szuka najkrótszej drogi ucieczki, a słońce i wiatr mogą uszkodzić materiał.

1. Warstwa ochronna: Natychmiast po ułożeniu izolacji należy nanieść warstwę dociskową z gruntu drobnoziarnistego lub piasku (minimum 30 cm grubości).
2. Zasypywanie mechaniczne: Grunt należy nanosić ostrożnie, aby nie przesunąć ułożonych arkuszy. Pierwszą warstwę zaleca się sypać od dołu ku górze skarp.
3. Stabilizacja brzegów: Wykończenie brzegów zbiornika kamieniem naturalnym lub żwirem, co dodatkowo chroni materiał przed promieniowaniem UV i uszkodzeniami mechanicznymi.
