Definicja i charakterystyka ogólna geomembran

Geomembrana jest barierą geosyntetyczną o bardzo niskiej przepuszczalności, stosowaną w inżynierii lądowej i wodnej w celu kontrolowania migracji płynów (cieczy lub gazów) w strukturach wytworzonych przez człowieka lub w gruncie. Zgodnie z terminologią techniczną, materiał ten zalicza się do grupy geosyntetyków nieprzepuszczalnych. Ich główną funkcją jest barieryzacja, czyli stworzenie szczelnej warstwy izolacyjnej, która zapobiega przenikaniu substancji potencjalnie szkodliwych do środowiska naturalnego lub chroni konstrukcje budowlane przed działaniem wód gruntowych i opadowych.

Skład chemiczny geomembran opiera się głównie na polimerach termoplastycznych lub elastomerach, z dodatkiem stabilizatorów, przeciwutleniaczy oraz sadzy, która pełni rolę filtra UV. Dobór odpowiedniego surowca determinuje odporność chemiczną, mechaniczną oraz trwałość materiału w określonych warunkach środowiskowych.

Klasyfikacja i rodzaje geomembran

Podstawowym kryterium podziału geomembran jest rodzaj polimeru użytego do ich produkcji oraz struktura powierzchni. Poniżej przedstawiono najczęściej stosowane rodzaje:

• HDPE (High-Density Polyethylene) – polietylen o wysokiej gęstości. Charakteryzuje się najwyższą odpornością chemiczną i mechaniczną. Jest sztywny, co sprawia, że idealnie nadaje się na duże, płaskie powierzchnie.
• LDPE/LLDPE (Low-Density Polyethylene) – polietylen o niskiej gęstości. Jest znacznie bardziej elastyczny niż HDPE, co ułatwia jego układanie na nierównych podłożach oraz w miejscach o skomplikowanej geometrii.
• PVC (Polyvinyl Chloride) – polichlorek winylu. GeomembranyGeomembrany to syntetyczne folie uszczelniające (HDPE, PVC, EPDM, PP i kompozyty) stosowane do izolacji zbiorników, składowisk, kanałów i innych obiektów wymagających szczelności; wybór materiału i poprawny montaż decydują o trwałości systemu. PVC cechują się wysoką plastycznością i łatwością zgrzewania, co jest kluczowe przy izolacjach tuneli oraz fundamentów.
• EPDMFolia EPDM to membrana wykonana z syntetycznego kauczuku etylenowo‑propylenowo‑dienowego, cechująca się wysoką elastycznością, odpornością na działanie promieniowania UV, ozonu, wilgoci i dużych wahań temperatury, np. Membrana EPDM Firestone (Ethylene Propylene Diene Monomer) – elastomer o strukturze gumy. Wykazuje ekstremalną odporność na promieniowanie UV oraz bardzo niskie temperatury, przy zachowaniu wysokiej rozciągliwości.
• GeomembranyGeomembrany to syntetyczne folie uszczelniające (HDPE, PVC, EPDM, PP i kompozyty) stosowane do izolacji zbiorników, składowisk, kanałów i innych obiektów wymagających szczelności; wybór materiału i poprawny montaż decydują o trwałości systemu. bitumiczne (BGM) – kompozyty składające się z osnowy (np. włókniny poliestrowej) nasączonej bitumem modyfikowanym elastomerami.

Poniższa tabela przedstawia porównanie kluczowych parametrów technicznych najpopularniejszych geomembran polimerowych:

Zastosowanie w inżynierii budowlanej i środowiskowej

GeomembranyGeomembrany to syntetyczne folie uszczelniające (HDPE, PVC, EPDM, PP i kompozyty) stosowane do izolacji zbiorników, składowisk, kanałów i innych obiektów wymagających szczelności; wybór materiału i poprawny montaż decydują o trwałości systemu. znajdują szerokie zastosowanie w różnych dziedzinach budownictwa, pełniąc funkcje ochronne, izolacyjne i uszczelniające. Do najważniejszych obszarów aplikacji należą:

1. Inżynieria środowiska:
   • Uszczelnianie derywacji i czasz składowisk odpadów komunalnych oraz niebezpiecznych.
   • Budowa zbiorników odparowalnych i osadników przemysłowych.
   • Zabezpieczanie terenów wokół stacji paliw i baz magazynowych produktów ropopochodnych.
2. Budownictwo wodne:
   • Uszczelnianie kanałów nawadniających, wałów przeciwpowodziowych oraz zapór ziemnych.
   • Konstrukcja zbiorników retencyjnych, przeciwpożarowych oraz sztucznych jezior.
3. Budownictwo komunikacyjne i podziemne:
   • Izolacja przeciwwodna tuneli komunikacyjnych i przejść podziemnych.
   • Zabezpieczanie podłoża dróg i linii kolejowych na obszarach chronionych (strefy ujęcia wód).
4. Budownictwo kubaturowe:
   • Izolacje ciężkie fundamentów oraz piwnic w trudnych warunkach gruntowo-wodnych.
   • Bariery antyradonowe w budynkach mieszkalnych.

Właściwości techniczne i wymagania jakościowe

Właściwości geomembran muszą być ściśle dostosowane do przewidywanych obciążeń eksploatacyjnych. Do najważniejszych cech fizykomechanicznych podlegających badaniom laboratoryjnym należą:

• Grubość nominalna: Standardowo mieści się w przedziale od 0,5 mm do 3,0 mm.
• Wytrzymałość na rozciąganie: Określana jako siła zrywająca oraz wydłużenie przy zerwaniu (istotne przy osiadaniu podłoża).
• Odporność na przebicie statyczne (CBR) oraz dynamiczne: Kluczowa podczas procesu instalacji i zasypywania materiałem gruntowym.
• Odporność na pękanie naprężeniowe (Stress Cracking Resistance): Parametr krytyczny dla geomembran HDPE, determinujący ich długowieczność.
• Współczynnik tarcia: W przypadku skarp o dużym nachyleniu stosuje się geomembranyGeomembrany to syntetyczne folie uszczelniające (HDPE, PVC, EPDM, PP i kompozyty) stosowane do izolacji zbiorników, składowisk, kanałów i innych obiektów wymagających szczelności; wybór materiału i poprawny montaż decydują o trwałości systemu. teksturowane (jedno- lub dwustronnie), aby zwiększyć stabilność warstw nakładczych.

Normy techniczne i regulacje prawne

Wprowadzenie geomembran do obrotu i ich stosowanie w budownictwie na terenie Unii Europejskiej regulowane jest przez system norm zharmonizowanych oraz Rozporządzenie CPR (Construction Products Regulation). Każdy wyrób musi posiadać deklarację właściwości użytkowych (DoP) oraz oznakowanie CE.

Kluczowe normy określające wymagania dla geomembran w zależności od zastosowania to:

• PN-EN 13361: Bariery geosyntetyczne – Właściwości wymagane do stosowania przy budowie zbiorników wodnych i zapór.
• PN-EN 13362: Bariery geosyntetyczne – Właściwości wymagane do stosowania przy budowie kanałów.
• PN-EN 13491: Bariery geosyntetyczne – Właściwości wymagane do stosowania jako bariery nieprzepuszczalne dla płynów przy budowie tuneli i budowli podziemnych.
• PN-EN 13492: Bariery geosyntetyczne – Właściwości wymagane do stosowania przy budowie składowisk odpadów ciekłych, stacji przeładunkowych lub wtórnych obudów.
• PN-EN 13493: Bariery geosyntetyczne – Właściwości wymagane do stosowania przy budowie składowisk odpadów stałych.

Metody badania poszczególnych parametrów (np. gęstości, odporności chemicznej czy wodoprzepuszczalności) są opisane w szeregu norm serii PN-EN ISO, co zapewnia powtarzalność wyników i możliwość obiektywnego porównania produktów różnych producentów.

Technologia montażu i kontrola szczelności

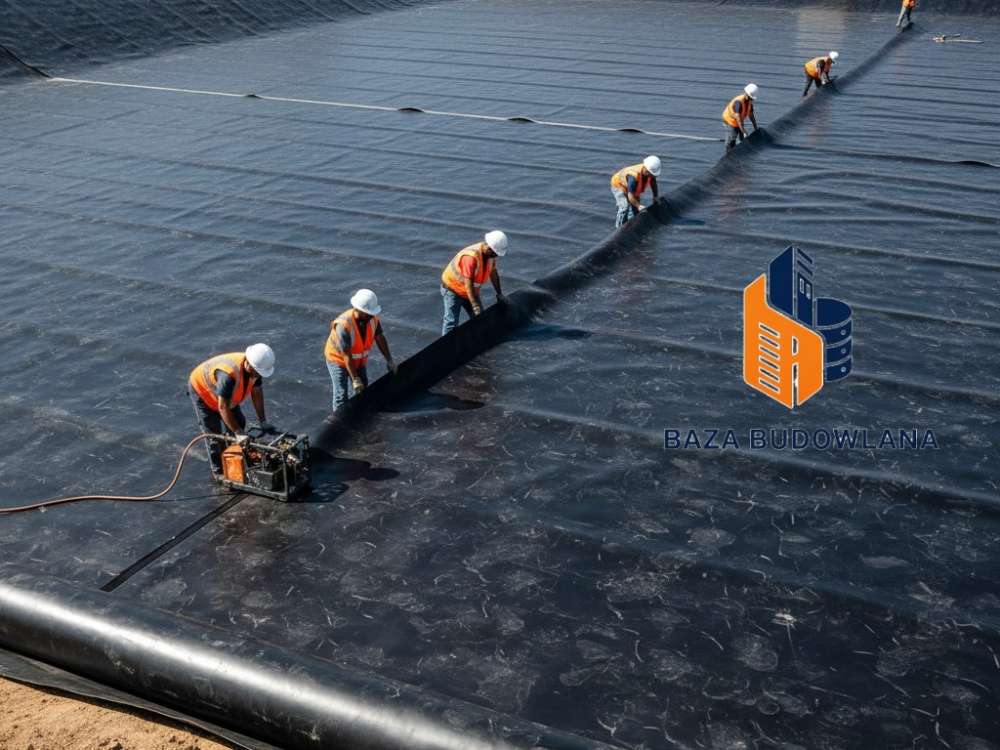

Skuteczność bariery z geomembranyGeomembrany to syntetyczne folie uszczelniające (HDPE, PVC, EPDM, PP i kompozyty) stosowane do izolacji zbiorników, składowisk, kanałów i innych obiektów wymagających szczelności; wybór materiału i poprawny montaż decydują o trwałości systemu. zależy nie tylko od jakości samego materiału, ale przede wszystkim od poprawności wykonania połączeń (zgrzewów). Proces montażu obejmuje przygotowanie podłoża (wyrównanie, zagęszczenie, ułożenie włókniny ochronnej), rozłożenie arkuszy oraz ich trwałe połączenie.

Stosuje się następujące metody łączenia:

• Zgrzewanie termiczne automatyczne (podwójny zgrzew z kanałem próbnym): Najbardziej niezawodna metoda dla HDPE i LLDPE, pozwalająca na ciśnieniową kontrolę szczelności połączenia.
• Zgrzewanie ekstruzyjne: Stosowane w miejscach trudno dostępnych, przy obróbce detali (np. przejścia rur) oraz przy naprawach.
• Klejenie lub wulkanizacja: Stosowane głównie w przypadku geomembran EPDMFolia EPDM to membrana wykonana z syntetycznego kauczuku etylenowo‑propylenowo‑dienowego, cechująca się wysoką elastycznością, odpornością na działanie promieniowania UV, ozonu, wilgoci i dużych wahań temperatury, np. Membrana EPDM Firestone i PVC.

Kontrola jakości robót powinna obejmować badania nieniszczące (próby ciśnieniowe w kanale zgrzewu, próby próżniowe przy użyciu dzwonu) oraz badania niszczące (wycinanie próbek do badań wytrzymałościowych w laboratorium polowym).
