Badanie sklerometryczne betonu (2)

Badanie sklerometryczneBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. betonu – co to jest i dlaczego jest kluczowe w diagnostyce konstrukcji?

Badanie sklerometryczneBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. betonu to jedna z najpopularniejszych nieniszczących metod (NDT – Non-Destructive Testing) oceny wytrzymałości betonu na ściskanie w gotowej konstrukcji. Wykorzystuje ona zjawisko dynamicznego odbicia, a najczęściej używanym przyrządem do jego przeprowadzenia jest tzw. młotek SchmidtaMechaniczny młotek Shmidta typ N, inaczej sklerometr Schmidta to budowlane urządzenie pomiarowe do badania wytrzymałości betonu na ściskanie. Klasyczny Młotek Schmidta typ N. Prosta budowa urządzenia (nie wymaga baterii) gwarantuje ciąglą gotowość do pracy..

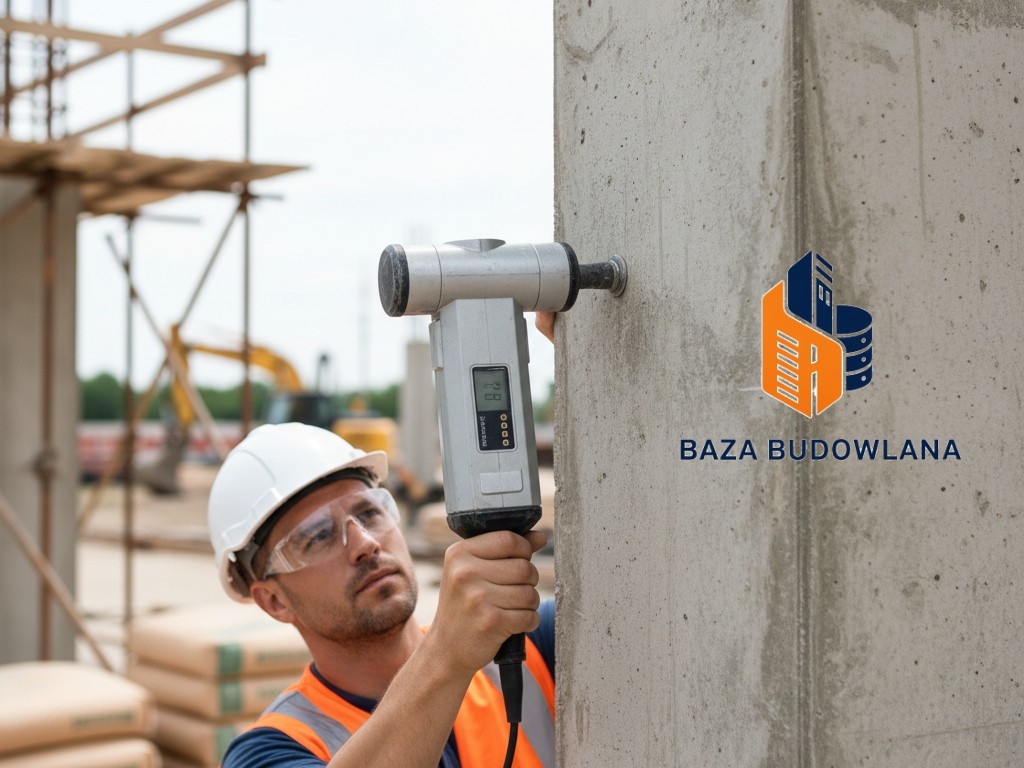

Zasada działania jest prosta: bijak urządzenia uderza w powierzchnię betonu z określoną energią, a wskaźnik mierzy wysokość odbicia (liczbę odbicia L lub R). Im twardszy i bardziej wytrzymały jest beton, tym wyższa wartość odbicia. Metoda ta pozwala na szybką i masową ocenę jednorodności betonu oraz szacowanie jego klasy bez konieczności niszczenia elementu konstrukcyjnego.

Zastosowanie badania sklerometrycznego:

• Ocena bieżącej wytrzymałości elementów konstrukcyjnych (słupów, belek, stropów).
• Kontrola jakości po rozszalowaniu elementów.
• Diagnostyka obiektów zabytkowych i istniejących budynków podczas modernizacji.
• Weryfikacja jednorodności betonu w obrębie całego obiektu.

Najczęstsze problemy i wyzwania podczas badania młotkiem SchmidtaBadanie sklerometryczne to nieinwazyjne i nieniszczące badanie wytrzymałości betonu in situ - badanie betonu na budowie, bez pobierania próbek. Ostateczna cena badania betonu zależy od dodatkowych czynników, m.in. od ewentualne koszty dojazdu na pomiary oraz czynniki ryzyka i specjalne warunki BHP wykonania pomiarów.

Mimo swojej popularności, badanie sklerometryczneBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. jest obarczone ryzykiem błędu, jeśli nie zostanie przeprowadzone przez specjalistę. Wynik zależy bowiem od wielu czynników zewnętrznych.

1. Karbonatyzacja betonu

W starszych konstrukcjach beton ulega procesowi karbonatyzacji, co powoduje stwardnienie jego warstwy przypowierzchniowej. W takim przypadku młotek SchmidtaMechaniczny młotek Shmidta typ N, inaczej sklerometr Schmidta to budowlane urządzenie pomiarowe do badania wytrzymałości betonu na ściskanie. Klasyczny Młotek Schmidta typ N. Prosta budowa urządzenia (nie wymaga baterii) gwarantuje ciąglą gotowość do pracy. może wskazać zawyżone wyniki.
Rozwiązanie: Wykonanie testu fenoloftaleinowego w celu określenia głębokości karbonatyzacji i zastosowanie odpowiednich współczynników korekcyjnych.

2. Wilgotność powierzchniowa

Beton wilgotny wykazuje niższą twardość powierzchniową niż beton suchy o tej samej wytrzymałości wewnętrznej.
Rozwiązanie: Pomiary należy wykonywać na powierzchniach suchych lub uwzględnić poprawkę na stan zawilgocenia zgodnie z normą PN-EN 12504-2.

3. Obecność grubego kruszywa pod bijakiem

Trafienie bijakiem bezpośrednio w duże ziarno twardego kruszywa (np. granitowego) tuż pod powierzchnią spowoduje gwałtowny wzrost liczby odbicia, co nie oddaje realnej wytrzymałości matrycy cementowej.
Rozwiązanie: Wykonanie serii pomiarów (zwykle od 9 do 15 uderzeń w jednym obszarze testowym) i odrzucenie wyników skrajnych (analiza statystyczna).

Wskazówki dla inwestorów i wykonawców

Planując badania sklerometryczneBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. na budowie, warto pamiętać o kilku kluczowych aspektach, które zapewnią rzetelność wyników i bezpieczeństwo prawne inwestycji.

Pamiętaj o kalibracji i wzorcowaniu

Przed przystąpieniem do prac należy upewnić się, że młotek SchmidtaMechaniczny młotek Shmidta typ N, inaczej sklerometr Schmidta to budowlane urządzenie pomiarowe do badania wytrzymałości betonu na ściskanie. Klasyczny Młotek Schmidta typ N. Prosta budowa urządzenia (nie wymaga baterii) gwarantuje ciąglą gotowość do pracy. posiada aktualne świadectwo wzorcowania. Dodatkowo, operator powinien sprawdzić urządzenie na kowadle kontrolnym przed i po serii pomiarów.

Krzywa korelacji – klucz do precyzji

Samo badanie sklerometryczneBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. daje jedynie wynik szacunkowy. Aby uzyskać wysoką dokładność, należy przeprowadzić tzw. cechowanie młotka. Polega to na wykonaniu badań nieniszczących, a następnie pobraniu odwiertów rdzeniowych i ich zgnieceniu w prasie hydraulicznej. Dzięki temu tworzy się lokalną krzywą korelacji, która pozwala precyzyjnie przeliczyć liczbę odbicia na megapaskale (MPa).

Przygotowanie podłoża

Powierzchnia betonu w miejscu przyłożenia młotka musi być:

• Gładka i czysta (bez resztek szalunku, tynku czy farby).
• Pozbawiona raków i kawern.
• Wyszlifowana kamieniem karborundowym (zazwyczaj dołączanym do zestawu z urządzeniem).

Kiedy warto zamówić badanie?

Badanie sklerometryczneBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. jest idealne w sytuacjach spornych między wykonawcą a dostawcą betonu, gdy wyniki z próbek normowych (kostek) są niezadowalające. Pozwala ono sprawdzić, czy beton wbudowany w konstrukcję faktycznie ma deklarowane parametry, co często chroni przed kosztownym i niepotrzebnym wyburzaniem elementów.

Podsumowanie

Badanie sklerometryczneBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. betonu to szybkie i ekonomiczne narzędzie diagnostyczne, pod warunkiem zachowania reżimu technologicznego opisanego w normach PN-EN 13791 oraz PN-EN 12504-2. Dla inwestora stanowi ono gwarancję bezpieczeństwa konstrukcji, a dla wykonawcy – skuteczną metodę kontroli jakości prowadzonych prac budowlanych.
