Charakterystyka problemu niestabilności skarp i nasypów

Niestabilność skarp oraz nasypów stanowi jedno z kluczowych wyzwań w inżynierii geotechnicznej. Zjawisko to objawia się utratą równowagi mas gruntowych, co prowadzi do przemieszczeń powierzchniowych (erozja) lub głębokich (osuwiska). Problem ten dotyczy zarówno naturalnych zboczy, jak i sztucznie uformowanych budowli ziemnych przy infrastrukturze drogowej, kolejowej czy hydrotechnicznej. Głównym mechanizmem destrukcyjnym jest przewaga sił ścinających nad wytrzymałością gruntu na ścinanie, co w konsekwencji prowadzi do powstania powierzchni poślizgu i grawitacyjnego przemieszczenia mas ziemnych.

Stabilizacja terenu jest procesem złożonym, wymagającym precyzyjnego dopasowania technologii do specyfiki danego obiektu. Niezależnie od tego, czy celem jest zabezpieczenie niewielkiego wzniesienia na działce prywatnej, czy wielkoskalowego nasypu drogowego, kluczowe jest zrozumienie dynamiki ruchów masowych i oddziaływania czynników zewnętrznych na strukturę gruntu.

Etiologia niestabilności: Przyczyny naturalne i techniczne

Geokraty (geokomórki) – właściwości i zastosowanie w stabilizacji gruntu

Przyczyny utraty stateczności mają charakter wieloczynnikowy. Ich identyfikacja jest niezbędna do doboru odpowiedniego rozwiązania inżynieryjnego. Do najistotniejszych czynników należą:

Oddziaływanie wody: Wzrost ciśnienia porowego redukuje naprężenia efektywne w gruncie. Infiltracja wód opadowych oraz brak odpowiedniego drenażuDrenaż to system odprowadzania nadmiaru wody z gruntu lub powierzchni terenu, mający na celu zapobieganie gromadzeniu się wody, podmoknięciu, erozji oraz destabilizacji podłoża. Jest szeroko stosowany w budownictwie, rolnictwie, ogrodnictwie oraz przy zabezpieczaniu skarp i nasypów. prowadzą do upłynnienia warstw powierzchniowych i erozji żłobinowej.
Przekroczenie kąta tarcia wewnętrznego: Zastosowanie zbyt dużego nachylenia skarpy w stosunku do parametrów fizykochemicznych gruntu uniemożliwia zachowanie naturalnej równowagi.
Obciążenia nadsypkowe: Dodatkowe dociążenie korony skarpy przez fundamenty budynków, składowiska materiałów lub dynamiczne oddziaływanie ruchu kołowego.
Błędy wykonawcze: Niedostateczne zagęszczenie warstw nasypowych, co skutkuje ich osiadaniem i podatnością na deformacje pod wpływem ciężaru własnego.
Deficyt szaty roślinnej: Brak naturalnego zbrojenia wierzchniej warstwy przez systemy korzeniowe, które pełnią funkcję biologicznodesmologiczną i regulują wilgotność podłoża.

Kompleksowy ranking metod stabilizacji skarp

Dobór optymalnej metody wymaga analizy techniczno-ekonomicznej. Poniższa tabela zestawia popularne systemy stabilizacji, uwzględniając ich przydatność w zależności od trudności terenu:

Metoda stabilizacji	Maksymalne nachylenie	Główna funkcja	Zastosowane produkty
Obsiew tradycyjny / Hydroseeding	do 1:3 (ok. 18°)	Ochrona biologiczna, estetyka	Nasiona traw, nawozy, mulcz
Biomaty i geosiatkiGeosiatki to materiały geosyntetyczne stosowane w inżynierii lądowej do wzmacniania gruntów, stabilizacji podłoża oraz zapobiegania erozji. Są one wykonane z tworzyw sztucznych, takich jak polietylen (PE) lub polipropylen (PP), i mają strukturę siatki o wysokiej wytrzymałości mechanicznej. Geosiatki są szeroko stosowane w budownictwie drogowym, kolejowym, przy rekultywacji terenów oraz w ochronie środowiska. płaskie	do 1:2 (ok. 26°)	Przeciwdziałanie erozji powierzchniowej	Maty kokosowebiodegradowalna mata przeciwerozyjna, słomiane, geosiatkiGeosiatki to materiały geosyntetyczne stosowane w inżynierii lądowej do wzmacniania gruntów, stabilizacji podłoża oraz zapobiegania erozji. Są one wykonane z tworzyw sztucznych, takich jak polietylen (PE) lub polipropylen (PP), i mają strukturę siatki o wysokiej wytrzymałości mechanicznej. Geosiatki są szeroko stosowane w budownictwie drogowym, kolejowym, przy rekultywacji terenów oraz w ochronie środowiska. przeciwerozyjne
Systemy komórkowe (GeokratyGeokraty, znane również jako geosiatki komórkowe, to geosyntetyki o strukturze plastra miodu, wykorzystywane w inżynierii lądowej i budownictwie do wzmacniania gruntu, stabilizacji skarp i zboczy, budowy dróg i parkingów, a także do ochrony przed erozją.)	do 1:1 (45°) i więcej	Trójwymiarowe ograniczanie gruntu, wzmocnienie strukturalne	Geokomórki (HDPE), szpilki mocujące, geowłókninyGeowłókniny to materiały syntetyczne stosowane w inżynierii lądowej i geotechnicznej, w celu poprawienia właściwości gruntów i zapobieganiu erozji gleby. Są to sztuczne włókna, które są rozłożone w warstwie podłoża, w celu zwiększenia jego nośności, stabilności, wzmocnienia i odporności na uszkodzenia mechaniczne. separacyjne
Konstrukcje oporowe	Pionowe (90°)	Przejmowanie parcia gruntu, niwelacja różnic poziomów	GabionyGabiony wykonane z siatki metalowej, w formie prostokątnych lub sześciennych pojemników, wypełnionych naturalnymi kamieniami, żwirem, kruszywem lub innym materiałem., bloki betonowe, mury oporowe typu L i T
Gwoździowanie i kotwienie	Dowolne	Głęboka stabilizacja masywu gruntowego	Gwoździe gruntowe, iniekty cementowe, siatki stalowe

Systemy komórkowe jako zaawansowane rozwiązanie inżynieryjne

GeokratyGeokraty, znane również jako geosiatki komórkowe, to geosyntetyki o strukturze plastra miodu, wykorzystywane w inżynierii lądowej i budownictwie do wzmacniania gruntu, stabilizacji skarp i zboczy, budowy dróg i parkingów, a także do ochrony przed erozją., znane również jako geokomórki lub przestrzenne systemy ograniczające, stanowią ewolucję w dziedzinie geosyntetyków. Są to trójwymiarowe struktury o kształcie plastra miodu, wykonane z teksturowanych taśm polietylenu o wysokiej gęstości (HDPE), połączonych seryjnie zgrzewami ultradźwiękowymi.

Mechanizm działania geokomórek

Istotą działania systemu komórkowego jest efekt zamknięcia (confinement). Materiał wypełniający (humus, kruszywo, beton) zostaje uwięziony wewnątrz komórek, co radykalnie zmienia jego parametry mechaniczne:

Redukcja naprężeń: Obciążenia pionowe są rozpraszane na boki, co zmniejsza nacisk jednostkowy na podłoże.
Wzrost modułu sztywności: Wypełniona geokrataGeokrata (czyli geosiatka komórkowa) to przestrzenny geosyntetyk zbudowany z komórek. Geokrata po rozłożeniu przypomina swoim wyglądem plaster miodu. Podstawowe cele stosowania geokraty to: wzmacnianie słabych podłoży gruntowych, zbrojenie skarp i zboczy, wzmocnienie nawierzchni i zapobieganie erozji gruntu. Zastosowanie geosiatki komórkowej pozwala na uzyskanie założonych funkcji z zachowaniem poszanowania środowiska naturalnego. tworzy półsztywną płytę, która przeciwdziała osiadaniu i przemieszczeniom bocznym.
Kontrola erozji: Ścianki komórek stanowią barierę dla spływającej wody, zapobiegając wypłukiwaniu cząstek gruntu nawet przy intensywnych opadach.

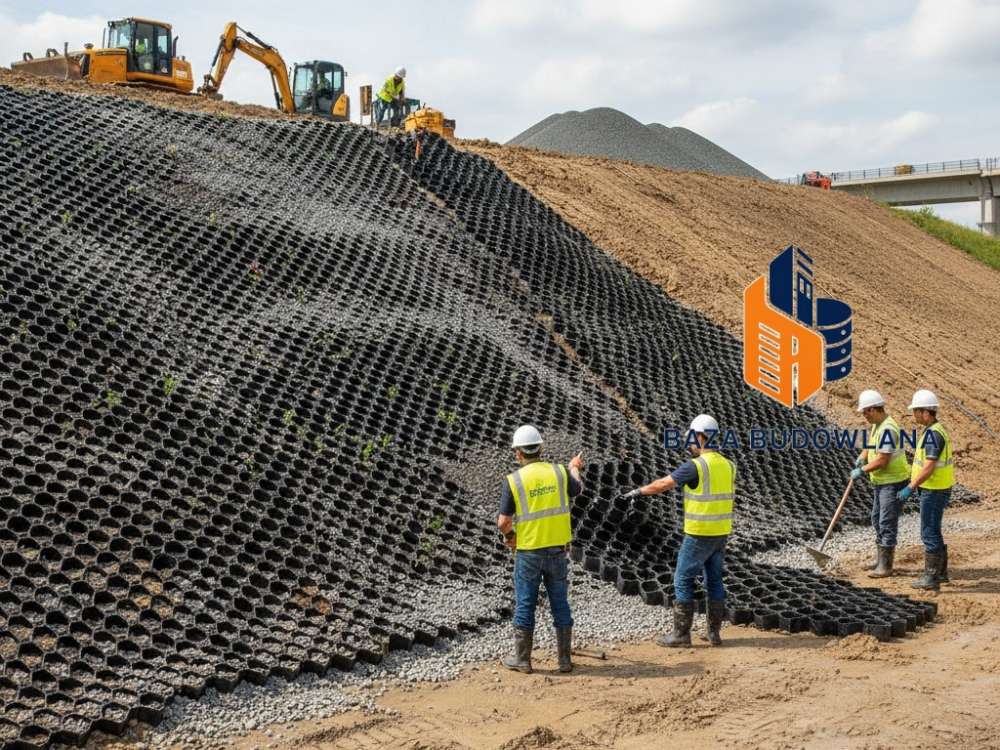

Kiedy warto postawić na system komórkowy?

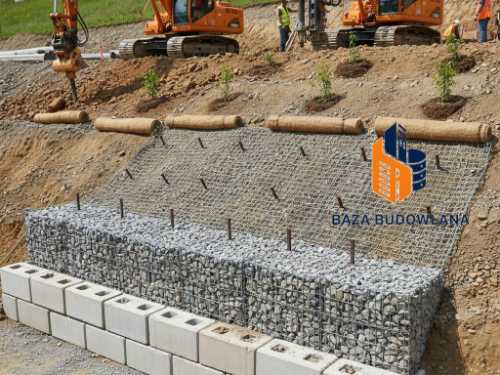

Wzmocnienie i stabilizacja skarpy: Kompletny przewodnik po metodach i materiałach

Zastosowanie geokratyGeokraty, znane również jako geosiatki komórkowe, to geosyntetyki o strukturze plastra miodu, wykorzystywane w inżynierii lądowej i budownictwie do wzmacniania gruntu, stabilizacji skarp i zboczy, budowy dróg i parkingów, a także do ochrony przed erozją. jest uzasadnione technicznie i ekonomicznie w następujących przypadkach:

Stabilizacja skarp o dużym nachyleniu: Tam, gdzie tradycyjny obsiew zostałby zmyty, geokrataGeokrata (czyli geosiatka komórkowa) to przestrzenny geosyntetyk zbudowany z komórek. Geokrata po rozłożeniu przypomina swoim wyglądem plaster miodu. Podstawowe cele stosowania geokraty to: wzmacnianie słabych podłoży gruntowych, zbrojenie skarp i zboczy, wzmocnienie nawierzchni i zapobieganie erozji gruntu. Zastosowanie geosiatki komórkowej pozwala na uzyskanie założonych funkcji z zachowaniem poszanowania środowiska naturalnego. utrzymuje warstwę humusu, umożliwiając wegetację roślin na stromych zboczach.
Wzmocnienie słabonośnego podłoża: System idealnie sprawdza się pod drogami dojazdowymi i parkingami na gruntach o niskich parametrach wytrzymałościowych.
Budowa kanałów i zbiorników: Geokomórki wypełnione kruszywem lub betonem chronią koryta cieków przed erozją wodną.

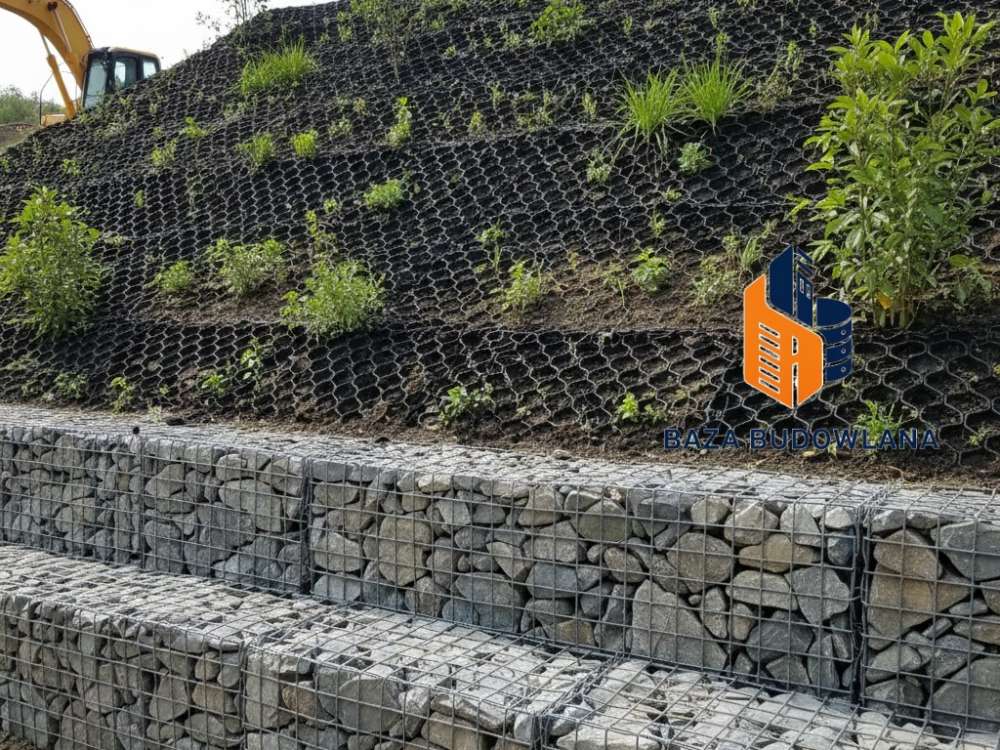

Alternatywa dla murów oporowych: Pozwala na tworzenie "zielonych ścian", które są tańsze i bardziej ekologiczne niż konstrukcje betonowe.

Integracja produktów: Jak prawidłowo wykonać stabilizację?

Skuteczność systemu zależy od synergii kilku komponentów. Typowy układ technologiczny obejmuje:

GeowłókninaGeowłóknina to przepuszczalny materiał z syntetycznych włókien (najczęściej polipropylenowych lub poliestrowych), stosowany w budownictwie, inżynierii lądowej i ogrodnictwie głównie do separacji, filtracji, drenażu i wzmacniania gruntu. separacyjna: Układana pod geokratą, zapobiega mieszaniu się materiału wypełniającego z gruntem rodzimym i pełni funkcję filtracyjną.
Sekcje geokratyGeokraty, znane również jako geosiatki komórkowe, to geosyntetyki o strukturze plastra miodu, wykorzystywane w inżynierii lądowej i budownictwie do wzmacniania gruntu, stabilizacji skarp i zboczy, budowy dróg i parkingów, a także do ochrony przed erozją.: Dobierane pod kątem wysokości komórki (standardowo od 50 do 200 mm) w zależności od nachylenia i rodzaju obciążeń.
System kotwienia: Szpilki stalowe lub z tworzywa sztucznego, które mocują sekcje do podłoża, zapobiegając ich zsuwaniu się w fazie wypełniania.
Wypełnienie: Humus (dla skarp zielonych) lub kruszywo łamane (dla wzmocnień konstrukcyjnych).

Ryzyka wynikające z zaniechania działań

Ignorowanie problemu niestabilności lub wybór nieadekwatnej, najtańszej metody (np. sam obsiew na stromym zboczu) prowadzi do poważnych konsekwencji:

Szkody infrastrukturalne: Destabilizacja fundamentów ogrodzeń, budynków oraz pękanie nawierzchni dróg znajdujących się w strefie oddziaływania skarpy.
Koszty wtórne: Koszt naprawy po wystąpieniu osuwiska jest często 5-10 razy wyższy niż profilaktyczne zastosowanie geokratyGeokraty, znane również jako geosiatki komórkowe, to geosyntetyki o strukturze plastra miodu, wykorzystywane w inżynierii lądowej i budownictwie do wzmacniania gruntu, stabilizacji skarp i zboczy, budowy dróg i parkingów, a także do ochrony przed erozją..
Zagrożenie bezpieczeństwa: Niekontrolowane osunięcia mogą zablokować drogi publiczne lub uszkodzić linie przesyłowe.
Problemy prawne: Odpowiedzialność inwestora za szkody wyrządzone na działkach sąsiednich w wyniku braku należytego zabezpieczenia terenu.

Podsumowując, systemy komórkowe stanowią optymalny kompromis między wysoką skutecznością inżynieryjną a dbałością o walory estetyczne i środowiskowe. Ich zastosowanie pozwala na bezpieczne zagospodarowanie trudnych terenów, które bez odpowiedniej stabilizacji pozostawałyby nieużytkami zagrożonymi degradacją.
