Definicja i charakterystyka zjawiska koleinowania

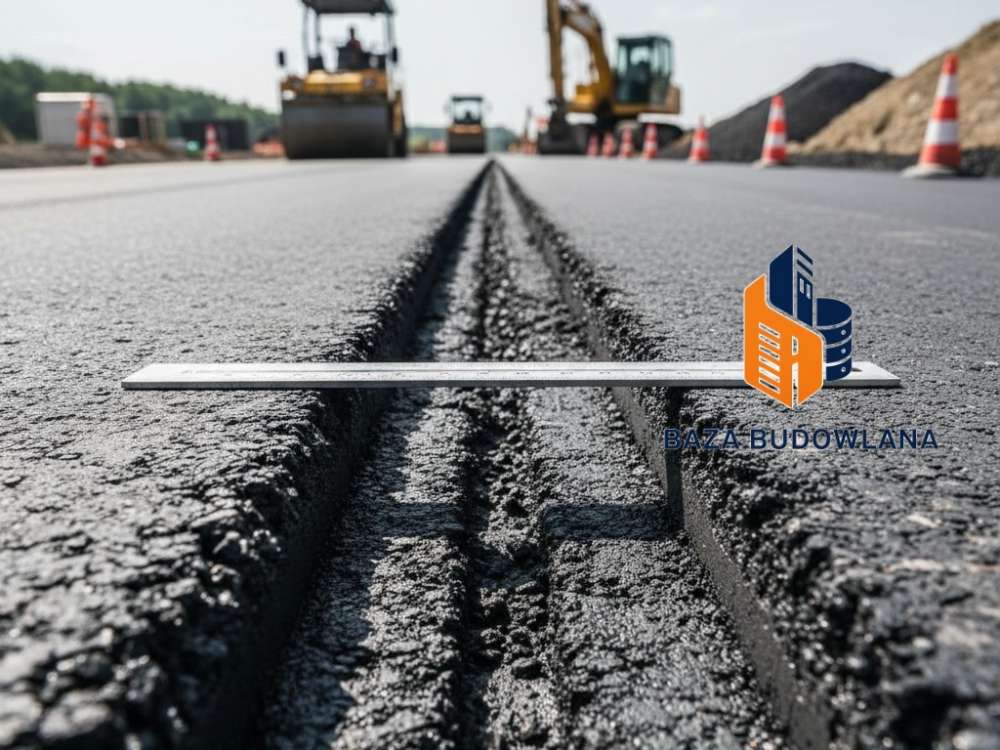

Odkształcenia trwałe, powszechnie określane terminem koleinowanie asfaltuKoleinowanie asfaltu powstaje głównie przez trwałą deformację plastyczną warstw bitumicznych pod ciężkim ruchem i/lub niewystarczającą konstrukcję podbudowy; najskuteczniejsze rozwiązania to poprawa mieszanki (SMA/PMB), właściwa zagęszczalność i zastosowanie geosyntetyków (uniaxial/biaxial lub geokraty) tam, gdzie podłoże jest słabe., stanowią jeden z krytycznych procesów degradacji nawierzchni bitumicznych. Zjawisko to objawia się w postaci podłużnych zagłębień w śladach kół pojazdów, powstających na skutek kumulacji niewielkich, nieodwracalnych przemieszczeń wewnątrz warstw konstrukcyjnych pod wpływem obciążeń ruchem kołowym.
Mechanizm powstawania kolein jest bezpośrednio związany z naturą reologiczną mieszanek mineralno-asfaltowych (MMA), które są materiałami lepko-sprężysto-plastycznymi. W warunkach wysokich temperatur eksploatacyjnych lepkość lepiszcza asfaltowego znacząco spada, co obniża wewnętrzną spójność mieszanki. W efekcie, powtarzalne naciski kół powodują dwa równoległe procesy:
- Dogęszczanie wtórne: redukcja wolnych przestrzeni w strukturze MMA pod wpływem nacisku.
- Przemieszczenia boczne (płynięcie plastyczne): wypieranie materiału na boki od osi obciążenia, co prowadzi do powstawania charakterystycznych wypiętrzeń obok zagłębienia.
Metodyka badania odporności na odkształcenia trwałe
Badanie koleinowaniaBadanie odporności asfaltu na koleinowanie (badanie koleinowania) ocenia skłonność mieszanki bitumicznej do trwałych odkształceń pod obciążeniem; jednostką raportową dla lokalizacji pomiaru jest miejsce pomiaru. Najczęściej stosowane metody to laboratoryjne testy wheel‑tracking (PN‑EN 12697‑22 / 10 000 cykli) oraz polskie procedury oceny odporności na deformacje trwałe. jest kluczowym elementem procedury projektowania składu mieszanki oraz oceny jej przydatności do konkretnych kategorii ruchu. Podstawową normą techniczną regulującą tę procedurę w Europie jest PN-EN 12697-22 („Mieszanki mineralno-asfaltowe - Metody badań - Część 22: KoleinowanieKoleinowanie asfaltu powstaje głównie przez trwałą deformację plastyczną warstw bitumicznych pod ciężkim ruchem i/lub niewystarczającą konstrukcję podbudowy; najskuteczniejsze rozwiązania to poprawa mieszanki (SMA/PMB), właściwa zagęszczalność i zastosowanie geosyntetyków (uniaxial/biaxial lub geokraty) tam, gdzie podłoże jest słabe.”).
Badanie wykonuje się najczęściej przy użyciu tzw. małego aparatu koleinującego (Small Device). Procedura polega na wielokrotnym przejeździe obciążonego koła po powierzchni próbki MMA w ściśle kontrolowanych warunkach temperatury (zazwyczaj 45°C, 50°C lub 60°C). Próbki mogą być formowane w laboratorium za pomocą walca stalowego lub wycinane bezpośrednio z gotowej nawierzchni drogowej.
Wyróżnia się dwie główne metody prowadzenia badania w małym urządzeniu:
- Metoda A: badanie prowadzone w powietrzu, z wykorzystaniem 1000 cykli obciążenia.
- Metoda B: badanie prowadzone w powietrzu lub w wodzie, wymagające wykonania 10 000 cykli obciążenia (łącznie 20 000 przejazdów koła).
Kluczowe parametry oceny odporności na koleinowanieKoleinowanie asfaltu powstaje głównie przez trwałą deformację plastyczną warstw bitumicznych pod ciężkim ruchem i/lub niewystarczającą konstrukcję podbudowy; najskuteczniejsze rozwiązania to poprawa mieszanki (SMA/PMB), właściwa zagęszczalność i zastosowanie geosyntetyków (uniaxial/biaxial lub geokraty) tam, gdzie podłoże jest słabe.
Wyniki uzyskane podczas testów pozwalają na wyznaczenie wskaźników, które decydują o zaklasyfikowaniu mieszanki do odpowiedniej kategorii odporności. Do najważniejszych parametrów należą:
| Parametr | Symbol | Opis |
|---|---|---|
| Nachylenie wykresu koleinowania | WTSAIR | Przyrost głębokości koleiny w końcowej fazie badania (mm/1000 cykli). Określa szybkość narastania deformacji. |
| Proporcjonalna głębokość koleiny | PRDAIR | Stosunek głębokości koleiny do grubości próbki wyrażony w procentach po określonej liczbie cykli. |
| Głębokość koleiny | RDAIR | Bezwzględna wartość zagłębienia koła w próbkę wyrażona w milimetrach. |
Czynniki wpływające na odporność mieszanek bitumicznych
Odporność MMA na odkształcenia trwałe zależy od optymalizacji interakcji między szkieletem mineralnym a lepiszczem. Wysoka sztywność strukturalna jest wymagana szczególnie w warstwach wiążących i podbudowach asfaltowych, które przenoszą największe naprężenia ścinające.
Do najważniejszych czynników materiałowych należą:
- Rodzaj i zawartość lepiszcza: zastosowanie asfaltów modyfikowanych polimerami (PMB) znacząco poprawia stabilność mieszanki w wysokich temperaturach w porównaniu do asfaltów drogowych niemodyfikowanych.
- Klinowanie kruszywa: zastosowanie kruszyw o łamanych, szorstkich powierzchniach oraz odpowiednie uziarnienie (np. mieszanki SMA - mastyksowo-grysowe) zapewnia lepsze blokowanie się ziaren.
- Zawartość wolnych przestrzeni: zbyt niska zawartość wolnych przestrzeni (poniżej 2-3%) drastycznie obniża odporność na koleinowanieKoleinowanie asfaltu powstaje głównie przez trwałą deformację plastyczną warstw bitumicznych pod ciężkim ruchem i/lub niewystarczającą konstrukcję podbudowy; najskuteczniejsze rozwiązania to poprawa mieszanki (SMA/PMB), właściwa zagęszczalność i zastosowanie geosyntetyków (uniaxial/biaxial lub geokraty) tam, gdzie podłoże jest słabe., prowadząc do zjawiska „pocenia się” asfaltu i utraty stabilności.
Zastosowanie wyników badań w inżynierii drogowej
Badanie koleinowaniaBadanie odporności asfaltu na koleinowanie (badanie koleinowania) ocenia skłonność mieszanki bitumicznej do trwałych odkształceń pod obciążeniem; jednostką raportową dla lokalizacji pomiaru jest miejsce pomiaru. Najczęściej stosowane metody to laboratoryjne testy wheel‑tracking (PN‑EN 12697‑22 / 10 000 cykli) oraz polskie procedury oceny odporności na deformacje trwałe. jako fundament trwałości i bezpieczeństwa pozwala na uniknięcie błędów projektowych, które mogłyby prowadzić do przedwczesnej degradacji infrastruktury. Poprawna ocena odporności na odkształcenia trwałe jest obligatoryjna dla dróg o wysokim natężeniu ruchu (kategorie od KR3 do KR7), gdzie obciążenia od pojazdów ciężkich są najintensywniejsze.
W polskim systemie prawnym i technicznym wymagania dotyczące odporności na koleinowanieKoleinowanie asfaltu powstaje głównie przez trwałą deformację plastyczną warstw bitumicznych pod ciężkim ruchem i/lub niewystarczającą konstrukcję podbudowy; najskuteczniejsze rozwiązania to poprawa mieszanki (SMA/PMB), właściwa zagęszczalność i zastosowanie geosyntetyków (uniaxial/biaxial lub geokraty) tam, gdzie podłoże jest słabe. są zawarte w dokumentach serii WT-2 (Wymagania Techniczne - Nawierzchnie asfaltowe). Mieszanki niespełniające rygorystycznych kryteriów WTS i PRD nie mogą zostać dopuszczone do stosowania w warstwach ścieralnych i wiążących dróg krajowych i autostrad, gdyż stwarzałyby ryzyko powstania kolein, co bezpośrednio zagraża bezpieczeństwu ruchu (zjawisko aquaplaningu, utrudnione manewrowanie).
