Geowłóknina w budowie drogi dojazdowej – dlaczego nie warto na niej oszczędzać?

Charakterystyka problemu braku separacji warstw konstrukcyjnych

Brak zastosowania geowłókninyGeowłókniny to materiały syntetyczne stosowane w inżynierii lądowej i geotechnicznej, w celu poprawienia właściwości gruntów i zapobieganiu erozji gleby. Są to sztuczne włókna, które są rozłożone w warstwie podłoża, w celu zwiększenia jego nośności, stabilności, wzmocnienia i odporności na uszkodzenia mechaniczne. w konstrukcji drogi dojazdowej to jeden z najczęstszych błędów popełnianych na etapie przygotowania podbudowy. Problem ten wynika bezpośrednio z niewystarczającej nośności podłoża gruntowego, co w połączeniu z brakiem bariery fizycznej prowadzi do mieszania się warstw podbudowy (np. tłucznia, klinca) z gruntem rodzimym. GeowłókninaGeowłóknina to przepuszczalny materiał z syntetycznych włókien (najczęściej polipropylenowych lub poliestrowych), stosowany w budownictwie, inżynierii lądowej i ogrodnictwie głównie do separacji, filtracji, drenażu i wzmacniania gruntu. pełni kluczowe funkcje techniczne: separację, filtrację oraz wzmocnienie. Zaniechanie jej ułożenia skutkuje utratą parametrów nośnych całej konstrukcji, co jest szczególnie dotkliwe na gruntach spoistych, takich jak gliny i iły, oraz na terenach o wysokim poziomie wód gruntowych.

Mechanizm działania geosyntetyku jako rozwiązania problemów gruntowych

Zastosowanie geowłókninyGeowłókniny to materiały syntetyczne stosowane w inżynierii lądowej i geotechnicznej, w celu poprawienia właściwości gruntów i zapobieganiu erozji gleby. Są to sztuczne włókna, które są rozłożone w warstwie podłoża, w celu zwiększenia jego nośności, stabilności, wzmocnienia i odporności na uszkodzenia mechaniczne. drogowej to systemowa metoda stabilizacji podłoża. W procesie eksploatacji drogi dochodzi do dwóch niekorzystnych zjawisk, które ten produkt eliminuje:

• Migracja kruszywa w głąb gruntu: Pod wpływem obciążeń dynamicznych (ruch kół), ciężkie kruszywo jest "wciskane" w miękkie podłoże. GeowłókninaGeowłóknina to przepuszczalny materiał z syntetycznych włókien (najczęściej polipropylenowych lub poliestrowych), stosowany w budownictwie, inżynierii lądowej i ogrodnictwie głównie do separacji, filtracji, drenażu i wzmacniania gruntu. tworzy barierę, która rozkłada te naprężenia na większą powierzchnię.
• Przenikanie cząstek drobnych (kolmatacja): Drobne frakcje gruntu (muł, glina) przenikają do góry, zanieczyszczając czyste kruszywo drenażowe. Dzięki funkcji filtracji, geowłókninaGeowłóknina to przepuszczalny materiał z syntetycznych włókien (najczęściej polipropylenowych lub poliestrowych), stosowany w budownictwie, inżynierii lądowej i ogrodnictwie głównie do separacji, filtracji, drenażu i wzmacniania gruntu. pozwala na swobodny przepływ wody, jednocześnie zatrzymując drobne cząstki stałe, co zapobiega zamuleniu podbudowy.

Potencjalne przyczyny pominięcia geowłókninyGeowłókniny to materiały syntetyczne stosowane w inżynierii lądowej i geotechnicznej, w celu poprawienia właściwości gruntów i zapobieganiu erozji gleby. Są to sztuczne włókna, które są rozłożone w warstwie podłoża, w celu zwiększenia jego nośności, stabilności, wzmocnienia i odporności na uszkodzenia mechaniczne.

Decyzja o rezygnacji z warstwy separacyjnej zazwyczaj wynika z następujących czynników:

• Pozorne oszczędności inwestycyjne: Próba obniżenia kosztów materiałowych na początkowym etapie budowy, bez uwzględnienia kosztów przyszłej eksploatacji i konieczności częstego uzupełniania kruszywa.
• Niedoszacowanie warunków gruntowych: Brak wykonania badań geotechnicznych, co prowadzi do błędnego przekonania, że podłoże jest wystarczająco stabilne, by samodzielnie utrzymać warstwy konstrukcyjne.
• Błędy wykonawcze i brak wiedzy technicznej: Realizacja prac metodą „gospodarczą”, gdzie pomija się obliczenia dotyczące rozkładu naprężeń w korpusie drogowym.

Ryzyka i konsekwencje braku warstwy separacyjnej

Zignorowanie konieczności zastosowania geosyntetyku niesie za sobą szereg ryzyk technicznych, które objawiają się zazwyczaj po pierwszym okresie jesienno-zimowym:

1. Zjawisko „pompowania” gruntu: Pod wpływem kół pojazdów, cząstki drobne gruntu rodzimego migrują w górę w stanie półpłynnym. Prowadzi to do drastycznego obniżenia modułu odkształcenia podbudowy.
2. KoleinowanieKoleinowanie asfaltu powstaje głównie przez trwałą deformację plastyczną warstw bitumicznych pod ciężkim ruchem i/lub niewystarczającą konstrukcję podbudowy; najskuteczniejsze rozwiązania to poprawa mieszanki (SMA/PMB), właściwa zagęszczalność i zastosowanie geosyntetyków (uniaxial/biaxial lub geokraty) tam, gdzie podłoże jest słabe. i zapadliska: Wymieszanie kruszywa z gruntem powoduje, że warstwa nośna traci swoją sztywność. Droga przestaje być stabilna, a w miejscach przejazdu kół tworzą się głębokie bruzdy.
3. Destrukcyjne działanie mrozu: Zanieczyszczone gruntem kruszywo traci właściwości drenażowe. Woda zatrzymana w strukturze drogi zamarza, zwiększając swoją objętość, co powoduje wysadziny mrozowe i pękanie nawierzchni twardych (asfalt, kostka).
4. Degradacja nawierzchni: Nawet najdroższa kostka brukowa ulegnie klawiszowaniu i zapadnięciu, jeśli podłoże pod nią nie zostanie trwale odseparowane od gruntu rodzimego.

Porównanie efektywności konstrukcji drogowej

Poniższa tabela zestawia parametry techniczne drogi wykonanej zgodnie ze sztuką budowlaną oraz drogi pozbawionej separacji:

Dobór materiału – parametry i ranking właściwości

Skuteczność stabilizacji zależy od wyboru właściwego typu produktu. GeowłókninaGeowłóknina to przepuszczalny materiał z syntetycznych włókien (najczęściej polipropylenowych lub poliestrowych), stosowany w budownictwie, inżynierii lądowej i ogrodnictwie głównie do separacji, filtracji, drenażu i wzmacniania gruntu. drogowa to płaski geosyntetykGeosyntetyki to nowoczesne materiały polimerowe kluczowe dla stabilności i trwałości konstrukcji geotechnicznych. Dzięki wykorzystaniu PP, PET czy HDPE, skutecznie wzmacniają grunt i chronią infrastrukturę lądową przed degradacją. Sprawdź najważniejsze rodzaje oraz funkcje tych niezastąpionych produktów. wytwarzany z włókien polimerowych (polipropylenowych PP lub poliestrowych PET), łączonych mechanicznie (igłowanie) lub termicznie (zgrzewanie). Kluczowe parametry to:

• Wytrzymałość na przebicie statyczne (CBR): Wyrażana w kN. Pod drogi dojazdowe i podjazdy standardem jest minimum 1,5 kN, a przy trudnych warunkach 2,5 kN i więcej. Chroni to materiał przed uszkodzeniem przez ostre krawędzie tłucznia.
• Klasa wytrzymałości (GRK): Parametr określający odporność na uszkodzenia podczas wbudowywania. W budownictwie komunikacyjnym najczęściej stosuje się klasy GRK 3 lub GRK 4.
• Gramatura: Optymalna dla dróg dojazdowych mieści się w przedziale 150–300 g/m². Zbyt niska gramatura (poniżej 100 g/m²) grozi rozerwaniem materiału pod ciężarem sprzętu budowlanego.
• Rodzaj polimeru: Polipropylen (PP) jest zalecany ze względu na całkowitą odporność chemiczną, szczególnie w środowiskach silnie zasadowych (np. przy stosowaniu stabilizacji cementowych). Poliester (PET) jest rozwiązaniem ekonomicznym, sprawdzającym się w gruntach o neutralnym pH.

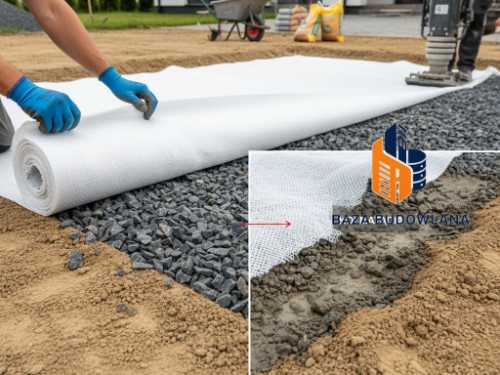

Zasady prawidłowego montażu i technologia układania

Nawet najwyższej klasy geowłókninaGeowłóknina to przepuszczalny materiał z syntetycznych włókien (najczęściej polipropylenowych lub poliestrowych), stosowany w budownictwie, inżynierii lądowej i ogrodnictwie głównie do separacji, filtracji, drenażu i wzmacniania gruntu. nie spełni swojej roli przy wadliwym montażu. Należy stosować się do poniższych wytycznych:

1. Przygotowanie koryta: Usunięcie humusu, korzeni i ostrych elementów. Wyrównanie dna wykopu.
2. Zakłady (zakładki): Łączenie arkuszy musi odbywać się na zakład o szerokości minimum 30-50 cm. Na gruntach bardzo słabych (torfy, namuły) zakład należy zwiększyć do 100 cm.
3. Kierunek rozwijania: Rolki należy rozwijać wzdłuż osi drogi. Unika się łączeń poprzecznych w miejscach spodziewanych największych obciążeń.
4. Metoda „od czoła”: Zabrania się wjazdu ciężkim sprzętem bezpośrednio na rozłożoną geowłókninęGeowłóknina to przepuszczalny materiał z syntetycznych włókien (najczęściej polipropylenowych lub poliestrowych), stosowany w budownictwie, inżynierii lądowej i ogrodnictwie głównie do separacji, filtracji, drenażu i wzmacniania gruntu.. Kruszywo należy wysypywać przed pojazd i spychać je tak, aby tworzyło warstwę ochronną o grubości minimum 20 cm przed wjazdem walca lub wywrotki.
5. Czas ekspozycji: GeosyntetykiGeosyntetyki to nowoczesne materiały polimerowe kluczowe dla stabilności i trwałości konstrukcji geotechnicznych. Dzięki wykorzystaniu PP, PET czy HDPE, skutecznie wzmacniają grunt i chronią infrastrukturę lądową przed degradacją. Sprawdź najważniejsze rodzaje oraz funkcje tych niezastąpionych produktów. są wrażliwe na promieniowanie UV. Materiał powinien zostać zasypany w tym samym dniu, w którym został rozłożony, aby uniknąć degradacji polimerów.

Zastosowanie certyfikowanej geowłókninyGeowłókniny to materiały syntetyczne stosowane w inżynierii lądowej i geotechnicznej, w celu poprawienia właściwości gruntów i zapobieganiu erozji gleby. Są to sztuczne włókna, które są rozłożone w warstwie podłoża, w celu zwiększenia jego nośności, stabilności, wzmocnienia i odporności na uszkodzenia mechaniczne., posiadającej deklarację właściwości użytkowych (DoP) oraz znakowanie CE zgodne z normą EN 13249, jest gwarancją trwałości drogi. Jest to najtańszy element konstrukcyjny, który decyduje o wieloletniej sprawności całej inwestycji, eliminując ryzyko kosztownych napraw podbudowy i nawierzchni.

Analiza porównawcza: GeowłókninaGeowłóknina to przepuszczalny materiał z syntetycznych włókien (najczęściej polipropylenowych lub poliestrowych), stosowany w budownictwie, inżynierii lądowej i ogrodnictwie głównie do separacji, filtracji, drenażu i wzmacniania gruntu. a geotkaninaGeotkanina to geosyntetyk wykonany z polimerów, o wysokiej wytrzymałości i odpornością na działanie warunków atmosferycznych oraz chemicznych. Geotkaniny stosowane są głównie w budownictwie oraz ochronie środowiska i służą m.in. do stabilizacji i wzmacniania gruntów, separacji warstw geotechnicznych, zabezpieczenia przeciwerozyjnego, a także do izolacji termicznej. Geotkaniny stosowane są głównie do wzmacniania i separacji gruntów. Szczególnie tam, gdzie istotniejsze są parametry mechaniczne niż hydrauliczne. w konstrukcji drogowej

Kluczowym aspektem pomijanym przy planowaniu inwestycji jest rozróżnienie między geowłókniną a geotkaniną. Choć oba materiały należą do grupy geosyntetyków, ich funkcja w drodze dojazdowej jest odmienna. GeotkaninaGeotkanina to geosyntetyk wykonany z polimerów, o wysokiej wytrzymałości i odpornością na działanie warunków atmosferycznych oraz chemicznych. Geotkaniny stosowane są głównie w budownictwie oraz ochronie środowiska i służą m.in. do stabilizacji i wzmacniania gruntów, separacji warstw geotechnicznych, zabezpieczenia przeciwerozyjnego, a także do izolacji termicznej. Geotkaniny stosowane są głównie do wzmacniania i separacji gruntów. Szczególnie tam, gdzie istotniejsze są parametry mechaniczne niż hydrauliczne. (materiał tkany) charakteryzuje się bardzo wysoką wytrzymałością na rozciąganie, ale posiada znikomą zdolność do filtracji i drenażuDrenaż to system odprowadzania nadmiaru wody z gruntu lub powierzchni terenu, mający na celu zapobieganie gromadzeniu się wody, podmoknięciu, erozji oraz destabilizacji podłoża. Jest szeroko stosowany w budownictwie, rolnictwie, ogrodnictwie oraz przy zabezpieczaniu skarp i nasypów.. W przypadku dróg na gruntach wilgotnych i spoistych, zastosowanie geotkaninyGeotkanina to geosyntetyk wykonany z polimerów, o wysokiej wytrzymałości i odpornością na działanie warunków atmosferycznych oraz chemicznych. Geotkaniny stosowane są głównie w budownictwie oraz ochronie środowiska i służą m.in. do stabilizacji i wzmacniania gruntów, separacji warstw geotechnicznych, zabezpieczenia przeciwerozyjnego, a także do izolacji termicznej. Geotkaniny stosowane są głównie do wzmacniania i separacji gruntów. Szczególnie tam, gdzie istotniejsze są parametry mechaniczne niż hydrauliczne. zamiast geowłókninyGeowłókniny to materiały syntetyczne stosowane w inżynierii lądowej i geotechnicznej, w celu poprawienia właściwości gruntów i zapobieganiu erozji gleby. Są to sztuczne włókna, które są rozłożone w warstwie podłoża, w celu zwiększenia jego nośności, stabilności, wzmocnienia i odporności na uszkodzenia mechaniczne. może doprowadzić do powstania „poduszki wodnej” pod konstrukcją, co skutkuje brakiem stabilności. GeowłókninaGeowłóknina to przepuszczalny materiał z syntetycznych włókien (najczęściej polipropylenowych lub poliestrowych), stosowany w budownictwie, inżynierii lądowej i ogrodnictwie głównie do separacji, filtracji, drenażu i wzmacniania gruntu., dzięki strukturze igłowanej, zapewnia trójwymiarową filtrację, co pozwala na odprowadzenie wody w płaszczyźnie materiału i prostopadle do niej, co jest niezbędne dla zachowania parametrów nośności E2 (wtórny moduł odkształcenia).

Ekonomiczny aspekt strat kruszywa – analiza objętościowa

Brak warstwy separacyjnej generuje realne straty materiałowe, które można precyzyjnie oszacować. Przyjmuje się, że na gruntach o niskiej nośności (CBR < 3%), bez zastosowania geowłókninyGeowłókniny to materiały syntetyczne stosowane w inżynierii lądowej i geotechnicznej, w celu poprawienia właściwości gruntów i zapobieganiu erozji gleby. Są to sztuczne włókna, które są rozłożone w warstwie podłoża, w celu zwiększenia jego nośności, stabilności, wzmocnienia i odporności na uszkodzenia mechaniczne., nawet 20-30% objętości kruszywa łamanego zostaje wciśnięte w podłoże podczas zagęszczania mechanicznego (walcowania). Oznacza to, że inwestor musi zakupić o 1/3 więcej tłucznia lub klińca, aby uzyskać projektowaną grubość warstwy nośnej. Koszt zakupu i transportu dodatkowego kruszywa wielokrotnie przewyższa cenę zakupu geowłókninyGeowłókniny to materiały syntetyczne stosowane w inżynierii lądowej i geotechnicznej, w celu poprawienia właściwości gruntów i zapobieganiu erozji gleby. Są to sztuczne włókna, które są rozłożone w warstwie podłoża, w celu zwiększenia jego nośności, stabilności, wzmocnienia i odporności na uszkodzenia mechaniczne. o gramaturze 200 g/m².

Zastosowanie geowłókninyGeowłókniny to materiały syntetyczne stosowane w inżynierii lądowej i geotechnicznej, w celu poprawienia właściwości gruntów i zapobieganiu erozji gleby. Są to sztuczne włókna, które są rozłożone w warstwie podłoża, w celu zwiększenia jego nośności, stabilności, wzmocnienia i odporności na uszkodzenia mechaniczne. w systemach odwodnienia liniowego i drenażuDrenaż to system odprowadzania nadmiaru wody z gruntu lub powierzchni terenu, mający na celu zapobieganie gromadzeniu się wody, podmoknięciu, erozji oraz destabilizacji podłoża. Jest szeroko stosowany w budownictwie, rolnictwie, ogrodnictwie oraz przy zabezpieczaniu skarp i nasypów. drogi

GeowłókninaGeowłóknina to przepuszczalny materiał z syntetycznych włókien (najczęściej polipropylenowych lub poliestrowych), stosowany w budownictwie, inżynierii lądowej i ogrodnictwie głównie do separacji, filtracji, drenażu i wzmacniania gruntu. pełni kluczową rolę w ochronie systemów odwodnieniowych towarzyszących drodze dojazdowej. Brak separacji w obrębie rowów chłonnych lub wokół rur drenarskich prowadzi do ich błyskawicznej kolmatacji (zamulenia).

• Otulina drenażuDrenaż to system odprowadzania nadmiaru wody z gruntu lub powierzchni terenu, mający na celu zapobieganie gromadzeniu się wody, podmoknięciu, erozji oraz destabilizacji podłoża. Jest szeroko stosowany w budownictwie, rolnictwie, ogrodnictwie oraz przy zabezpieczaniu skarp i nasypów.: GeowłókninaGeowłóknina to przepuszczalny materiał z syntetycznych włókien (najczęściej polipropylenowych lub poliestrowych), stosowany w budownictwie, inżynierii lądowej i ogrodnictwie głównie do separacji, filtracji, drenażu i wzmacniania gruntu. powinna być stosowana jako filtr wokół obsypki żwirowej rur drenarskich, co zapobiega przenikaniu frakcji pylastych i ilastych do wnętrza systemu.
• Separacja w pasie zieleni: Stosowanie geosyntetyku na styku korpusu drogi i pobocza zapobiega przerastaniu korzeni i destabilizacji krawężników lub obrzeży betonowych.

Parametry hydrauliczne i mechaniczne według normy PN-EN ISO

Przy precyzyjnym doborze materiału należy zwrócić uwagę na parametry często pomijane w uproszczonych opisach, a kluczowe z punktu widzenia inżynierii materiałowej:

• Wodoprzepuszczalność w kierunku prostopadłym do płaszczyzny (h50): Wyrażana w mm/s. Dla dróg dojazdowych parametr ten nie powinien być niższy niż 50 mm/s, co gwarantuje, że przy gwałtownych opadach woda nie zostanie uwięziona w konstrukcji.
• Charakterystyczna wielkość otworów (O90): Określa zdolność geowłókninyGeowłókniny to materiały syntetyczne stosowane w inżynierii lądowej i geotechnicznej, w celu poprawienia właściwości gruntów i zapobieganiu erozji gleby. Są to sztuczne włókna, które są rozłożone w warstwie podłoża, w celu zwiększenia jego nośności, stabilności, wzmocnienia i odporności na uszkodzenia mechaniczne. do zatrzymywania konkretnych frakcji gruntu. Standardowo wartość ta oscyluje w granicach 0,06–0,2 mm.
• Wytrzymałość na rozciąganie (EN ISO 10319): Dla dróg obciążonych ruchem ciężkim (np. śmieciarki, dostawy opału) zaleca się materiały o wytrzymałości minimum 12-15 kN/m w obu kierunkach.

Rozwiązania hybrydowe: GeowłókninaGeowłóknina to przepuszczalny materiał z syntetycznych włókien (najczęściej polipropylenowych lub poliestrowych), stosowany w budownictwie, inżynierii lądowej i ogrodnictwie głównie do separacji, filtracji, drenażu i wzmacniania gruntu. w połączeniu z geokratą

W sytuacjach ekstremalnie trudnych warunków gruntowych (torfy, namuły, grunty nienasypowe niekontrolowane), sama geowłókninaGeowłóknina to przepuszczalny materiał z syntetycznych włókien (najczęściej polipropylenowych lub poliestrowych), stosowany w budownictwie, inżynierii lądowej i ogrodnictwie głównie do separacji, filtracji, drenażu i wzmacniania gruntu. może okazać się niewystarczająca do przejęcia naprężeń rozciągających. W takich przypadkach stosuje się układ hybrydowy: geowłókninaGeowłóknina to przepuszczalny materiał z syntetycznych włókien (najczęściej polipropylenowych lub poliestrowych), stosowany w budownictwie, inżynierii lądowej i ogrodnictwie głównie do separacji, filtracji, drenażu i wzmacniania gruntu. jako warstwa filtracyjno-separacyjna, a bezpośrednio na niej geokrataGeokrata (czyli geosiatka komórkowa) to przestrzenny geosyntetyk zbudowany z komórek. Geokrata po rozłożeniu przypomina swoim wyglądem plaster miodu. Podstawowe cele stosowania geokraty to: wzmacnianie słabych podłoży gruntowych, zbrojenie skarp i zboczy, wzmocnienie nawierzchni i zapobieganie erozji gruntu. Zastosowanie geosiatki komórkowej pozwala na uzyskanie założonych funkcji z zachowaniem poszanowania środowiska naturalnego. (geosiatkaGeosiatki to materiały geosyntetyczne stosowane w inżynierii lądowej do wzmacniania gruntów, stabilizacji podłoża oraz zapobiegania erozji. Są one wykonane z tworzyw sztucznych, takich jak polietylen (PE) lub polipropylen (PP), i mają strukturę siatki o wysokiej wytrzymałości mechanicznej. Geosiatki są szeroko stosowane w budownictwie drogowym, kolejowym, przy rekultywacji terenów oraz w ochronie środowiska. o sztywnych węzłach). GeokrataGeokrata (czyli geosiatka komórkowa) to przestrzenny geosyntetyk zbudowany z komórek. Geokrata po rozłożeniu przypomina swoim wyglądem plaster miodu. Podstawowe cele stosowania geokraty to: wzmacnianie słabych podłoży gruntowych, zbrojenie skarp i zboczy, wzmocnienie nawierzchni i zapobieganie erozji gruntu. Zastosowanie geosiatki komórkowej pozwala na uzyskanie założonych funkcji z zachowaniem poszanowania środowiska naturalnego. blokuje ziarna kruszywa w swoich oczkach (efekt blokowania mechanicznego), co pozwala na redukcję grubości warstwy podbudowy nawet o 40% przy zachowaniu tych samych parametrów sztywności podłoża.

Odporność biologiczna i chemiczna polimerów

Ważnym aspektem trwałości drogi jest odporność geosyntetyku na środowisko, w którym pracuje. GeowłókninyGeowłókniny to materiały syntetyczne stosowane w inżynierii lądowej i geotechnicznej, w celu poprawienia właściwości gruntów i zapobieganiu erozji gleby. Są to sztuczne włókna, które są rozłożone w warstwie podłoża, w celu zwiększenia jego nośności, stabilności, wzmocnienia i odporności na uszkodzenia mechaniczne. wykonane z czystego polipropylenu (PP) są całkowicie odporne na działanie kwasów i zasad występujących naturalnie w glebie, a także na procesy gnilne, pleśń i aktywność mikroorganizmów. Jest to istotne przy drogach dojazdowych przebiegających przez tereny rolnicze lub leśne, gdzie występuje wysokie stężenie kwasów huminowych, które mogłyby osłabić strukturę materiałów pochodzenia naturalnego lub niskiej jakości recyklatów poliestrowych (PET).
