Geowłóknina na trudny teren: Rozwiązania dla podłoży gliniastych i podmokłych

Charakterystyka problemu: Niestabilność podłoża gliniastego i podmokłego

Budowa na gruntach spoistych, takich jak gliny, iły czy pyły, oraz na terenach o wysokim poziomie zwierciadła wody gruntowej, stanowi jedno z największych wyzwań w inżynierii lądowej. Głównym problemem jest tendencja tych gruntów do drastycznej utraty nośności pod wpływem wilgoci. W warunkach nadmiernego zawilgocenia, grunty te przechodzą w stan plastyczny lub płynny, co uniemożliwia stabilne posadowienie obiektów budowlanych, dróg czy parkingów.

Kluczowym zjawiskiem, z którym należy się zmierzyć, jest mieszanie się warstw konstrukcyjnych (np. kruszywa) z miękkim podłożem gruntowym pod wpływem obciążeń dynamicznych i statycznych. Słaba nośność podłoża gruntowego sprawia, że bez odpowiedniej bariery separacyjnej, drogie kruszywo dosłownie "tonie" w glinie. Prowadzi to do szybkiej degradacji całej nawierzchni lub fundamentu. W przypadku dróg dojazdowych, brak tej separacji objawia się błyskawicznym powstawaniem kolein i zapadlisk, ponieważ kruszywo traci swoje właściwości klinowania się w kontakcie z plastycznym gruntem rodzimym.

Przyczyny powstawania problemów konstrukcyjnych na trudnym terenie

Problemy z podłożem gliniastym i podmokłym wynikają z naturalnych właściwości fizykochemicznych gruntu oraz błędów na etapie przygotowania inwestycji. Do najważniejszych przyczyn należą:

• Wysoka kapilarność gruntów drobnoziarnistych: Gliny i pyły mają zdolność do podciągania wody ku górze, co utrzymuje grunt w stanie stałego zawilgocenia, nawet powyżej poziomu wód gruntowych.
• Brak separacji warstw: Przenikanie drobnych cząstek gruntu do wolnych przestrzeni w warstwie kruszywa powoduje utratę parametrów mechanicznych podbudowy (zjawisko kolmatacji).
• Zjawisko wysadzinowości: Grunty spoiste nasycone wodą, zamarzając, zwiększają swoją objtość, co generuje potężne siły niszczące struktury dróg i fundamentów.
• Niewłaściwe odprowadzenie wód opadowych: Niska przepuszczalność gliny w połączeniu z brakiem drenażuDrenaż to system odprowadzania nadmiaru wody z gruntu lub powierzchni terenu, mający na celu zapobieganie gromadzeniu się wody, podmoknięciu, erozji oraz destabilizacji podłoża. Jest szeroko stosowany w budownictwie, rolnictwie, ogrodnictwie oraz przy zabezpieczaniu skarp i nasypów. prowadzi do rozmiękania podłoża pod całą inwestycją.

Nośność podłoża a budowa drogi i domu

Niewystarczająca nośność podłoża gruntowego to bezpośrednia przyczyna uszkodzeń infrastruktury. W przypadku inwestycji drogowych, każde obciążenie przenoszone na słaby grunt bez wzmocnienia kończy się przerwaniem ciągłości nawierzchni. GeowłókninaGeowłóknina to przepuszczalny materiał z syntetycznych włókien (najczęściej polipropylenowych lub poliestrowych), stosowany w budownictwie, inżynierii lądowej i ogrodnictwie głównie do separacji, filtracji, drenażu i wzmacniania gruntu. pod drogę jest tutaj elementem krytycznym – zapobiega ona migracji cząstek gruntu do kruszywa, co pozwala zachować stabilność podbudowy nawet przy intensywnym ruchu pojazdów.

Podobne wyzwania generuje budowa domu na podmokłym terenie. Głównym ryzykiem jest tutaj niekontrolowane i nierównomierne osiadanie konstrukcji. Gdy grunt pod ławami fundamentowymi nie jest jednorodny lub jest nadmiernie nawodniony, budynek może zacząć "osiadać" w sposób nieprzewidywalny, co prowadzi do pękania ścian i uszkodzeń stropów. Należy również uwzględnić napór hydrostatyczny wody na części podziemne, co wymaga zastosowania systemów, które nie tylko izolują, ale też skutecznie odprowadzają wodę od fundamentu bez ryzyka zamulenia systemu drenażowegoDrenaż to system odprowadzania nadmiaru wody z gruntu lub powierzchni terenu, mający na celu zapobieganie gromadzeniu się wody, podmoknięciu, erozji oraz destabilizacji podłoża. Jest szeroko stosowany w budownictwie, rolnictwie, ogrodnictwie oraz przy zabezpieczaniu skarp i nasypów..

Ryzyka wynikające z zaniechania wzmocnienia i separacji podłoża

Zlekceważenie parametrów geotechnicznych gruntu i rezygnacja z profesjonalnych materiałów syntetycznych prowadzi do strat, które wielokrotnie przewyższają koszt zakupu odpowiednich materiałów ochronnych:

Rola geowłókninyGeowłókniny to materiały syntetyczne stosowane w inżynierii lądowej i geotechnicznej, w celu poprawienia właściwości gruntów i zapobieganiu erozji gleby. Są to sztuczne włókna, które są rozłożone w warstwie podłoża, w celu zwiększenia jego nośności, stabilności, wzmocnienia i odporności na uszkodzenia mechaniczne. w stabilizacji gruntów spoistych

Zastosowanie odpowiednio dobranej geowłókninyGeowłókniny to materiały syntetyczne stosowane w inżynierii lądowej i geotechnicznej, w celu poprawienia właściwości gruntów i zapobieganiu erozji gleby. Są to sztuczne włókna, które są rozłożone w warstwie podłoża, w celu zwiększenia jego nośności, stabilności, wzmocnienia i odporności na uszkodzenia mechaniczne. jest standardem technicznym, który trwale rozwiązuje problem słabej nośności. Materiał ten pełni trzy strategiczne funkcje:

1. Separacja: Stanowi fizyczną barierę między gruntem rodzimym a dowiezionym kruszywem. Dzięki temu warstwy zachowują swoją czystość, a kruszywo nie traci właściwości mechanicznych.
2. Filtracja: Specyficzna struktura włókien pozwala na swobodny przepływ wody, jednocześnie zatrzymując drobne cząstki gruntu. Jest to kluczowe przy budowie domu na podmokłym terenie, aby drenażDrenaż to system odprowadzania nadmiaru wody z gruntu lub powierzchni terenu, mający na celu zapobieganie gromadzeniu się wody, podmoknięciu, erozji oraz destabilizacji podłoża. Jest szeroko stosowany w budownictwie, rolnictwie, ogrodnictwie oraz przy zabezpieczaniu skarp i nasypów. opaskowy nie uległ zamuleniu.

3. Wzmocnienie: GeowłókninaGeowłóknina to przepuszczalny materiał z syntetycznych włókien (najczęściej polipropylenowych lub poliestrowych), stosowany w budownictwie, inżynierii lądowej i ogrodnictwie głównie do separacji, filtracji, drenażu i wzmacniania gruntu. przejmuje część naprężeń rozciągających, rozkładając ciężar konstrukcji na większą powierzchnię gruntu.

Synergia rozwiązań: GeowłókninaGeowłóknina to przepuszczalny materiał z syntetycznych włókien (najczęściej polipropylenowych lub poliestrowych), stosowany w budownictwie, inżynierii lądowej i ogrodnictwie głównie do separacji, filtracji, drenażu i wzmacniania gruntu. i Geokrata komórkowaGeokrata komórkowa określana jest także jako geosiatka komórkowa, geomaterac lub po prostu geokrata. Jest to geosyntetyk stosowany w różnych dziedzinach budownictwa i inżynierii. Składa się z plastikowych komórek połączonych w regularną siatkę, tworząc trwałą i wytrzymałą przestrzenną strukturę w kształcie plastra miodu.

W sytuacjach, gdy mamy do czynienia z ekstremalnie słabym podłożem (np. torfy, luźne piaski lub bardzo plastyczne gliny), sama geowłókninaGeowłóknina to przepuszczalny materiał z syntetycznych włókien (najczęściej polipropylenowych lub poliestrowych), stosowany w budownictwie, inżynierii lądowej i ogrodnictwie głównie do separacji, filtracji, drenażu i wzmacniania gruntu. może pełnić jedynie funkcję separacyjną. Aby uzyskać pełną stabilność, należy zastosować system warstwowy z użyciem geokratyGeokraty, znane również jako geosiatki komórkowe, to geosyntetyki o strukturze plastra miodu, wykorzystywane w inżynierii lądowej i budownictwie do wzmacniania gruntu, stabilizacji skarp i zboczy, budowy dróg i parkingów, a także do ochrony przed erozją. komórkowej.

Mechanizm działania tego układu polega na wzajemnej współpracy produktów:

• GeowłókninaGeowłóknina to przepuszczalny materiał z syntetycznych włókien (najczęściej polipropylenowych lub poliestrowych), stosowany w budownictwie, inżynierii lądowej i ogrodnictwie głównie do separacji, filtracji, drenażu i wzmacniania gruntu. (podstawa): Kładziona bezpośrednio na dno wykopu, zapobiega "wciskaniu" geokratyGeokraty, znane również jako geosiatki komórkowe, to geosyntetyki o strukturze plastra miodu, wykorzystywane w inżynierii lądowej i budownictwie do wzmacniania gruntu, stabilizacji skarp i zboczy, budowy dróg i parkingów, a także do ochrony przed erozją. w błoto i chroni system przed zamuleniem od spodu.
• Geokrata komórkowaGeokrata komórkowa określana jest także jako geosiatka komórkowa, geomaterac lub po prostu geokrata. Jest to geosyntetyk stosowany w różnych dziedzinach budownictwa i inżynierii. Składa się z plastikowych komórek połączonych w regularną siatkę, tworząc trwałą i wytrzymałą przestrzenną strukturę w kształcie plastra miodu. (szkielet): Rozkładana na geowłókninie i wypełniana kruszywem, tworzy sztywną, przestrzenną strukturę. Dzięki blokowaniu ziaren kruszywa w komórkach, eliminowany jest przesuw boczny materiału.
• Efekt końcowy: Powstaje tzw. "płyta kompozytowa", która drastycznie zwiększa nośność podłoża gruntowego, pozwalając na wjazd ciężkiego sprzętu budowlanego tam, gdzie wcześniej było to niemożliwe.

Takie kompleksowe podejście eliminuje ryzyko "pływania" drogi oraz zapewnia stabilną platformę pod fundamenty budynku. Przy doborze materiałów należy bezwzględnie kierować się parametrem wytrzymałości na przebicie statyczne (CBR) oraz gramaturą. Dla trudnych gruntów zaleca się stosowanie geowłóknin o gramaturze minimum 200-300 g/m², które wytrzymają nacisk ostrego kruszywa podczas zagęszczania mechanicznego.

Kluczowe parametry techniczne i dobór materiału

Właściwy wybór geowłókninyGeowłókniny to materiały syntetyczne stosowane w inżynierii lądowej i geotechnicznej, w celu poprawienia właściwości gruntów i zapobieganiu erozji gleby. Są to sztuczne włókna, które są rozłożone w warstwie podłoża, w celu zwiększenia jego nośności, stabilności, wzmocnienia i odporności na uszkodzenia mechaniczne. wymaga analizy parametrów wykraczających poza samą gramaturę. Dla gruntów spoistych i podmokłych decydujące są następujące właściwości fizyko-mechaniczne:

• Wytrzymałość na rozciąganie (kN/m): Wzdłużna i poprzeczna odporność na siły zrywające. Na terenach niestabilnych zaleca się stosowanie materiałów o wytrzymałości nie mniejszej niż 12-15 kN/m dla separacji i powyżej 20 kN/m dla funkcji wzmacniającej.
• Wodoprzepuszczalność prostopadła do płaszczyzny: Określana przez współczynnik prędkości przepływu wody (H50). W podłożach gliniastych materiał musi odprowadzać wodę szybciej niż oddaje ją grunt, aby zapobiec wzrostowi ciśnienia porowego.
• Umowna wielkość porów (O₉₀): Parametr określający zdolność do zatrzymywania drobnych frakcji iłu i gliny. Zbyt duże pory doprowadzą do kolmatacji (zapchania) warstwy kruszywa, natomiast zbyt małe mogą spowodować zjawisko "ekranu", zatrzymując przepływ wody.
• Wydłużenie przy zerwaniu: W przypadku geowłóknin igłowanych, wysoka elastyczność (często rzędu 40-60%) pozwala materiałowi dopasować się do nierówności podłoża bez przerwania ciągłości struktury.

Klasyfikacja surowcowa: Polipropylen (PP) czy Poliester (PET)?

Rodzaj polimeru użytego do produkcji włókien ma kluczowe znaczenie dla trwałości konstrukcji w agresywnym środowisku gruntowym:

• GeowłókninyGeowłókniny to materiały syntetyczne stosowane w inżynierii lądowej i geotechnicznej, w celu poprawienia właściwości gruntów i zapobieganiu erozji gleby. Są to sztuczne włókna, które są rozłożone w warstwie podłoża, w celu zwiększenia jego nośności, stabilności, wzmocnienia i odporności na uszkodzenia mechaniczne. polipropylenowe (PP): Wykazują całkowitą odporność chemiczną na kwasy i zasady obecne w glebie. Są zalecane na tereny podmokłe, torfowiska oraz w miejscach, gdzie występuje wysoka wilgotność. Charakteryzują się lepszą odpornością na procesy gnilne.
• GeowłókninyGeowłókniny to materiały syntetyczne stosowane w inżynierii lądowej i geotechnicznej, w celu poprawienia właściwości gruntów i zapobieganiu erozji gleby. Są to sztuczne włókna, które są rozłożone w warstwie podłoża, w celu zwiększenia jego nośności, stabilności, wzmocnienia i odporności na uszkodzenia mechaniczne. poliestrowe (PET): Są tańszą alternatywą, jednak wykazują mniejszą odporność w środowisku o wysokim pH (np. w kontakcie z betonem lub kruszywem wapiennym). W warunkach stałego zawilgocenia mogą ulegać powolnej degradacji hydrolitycznej.

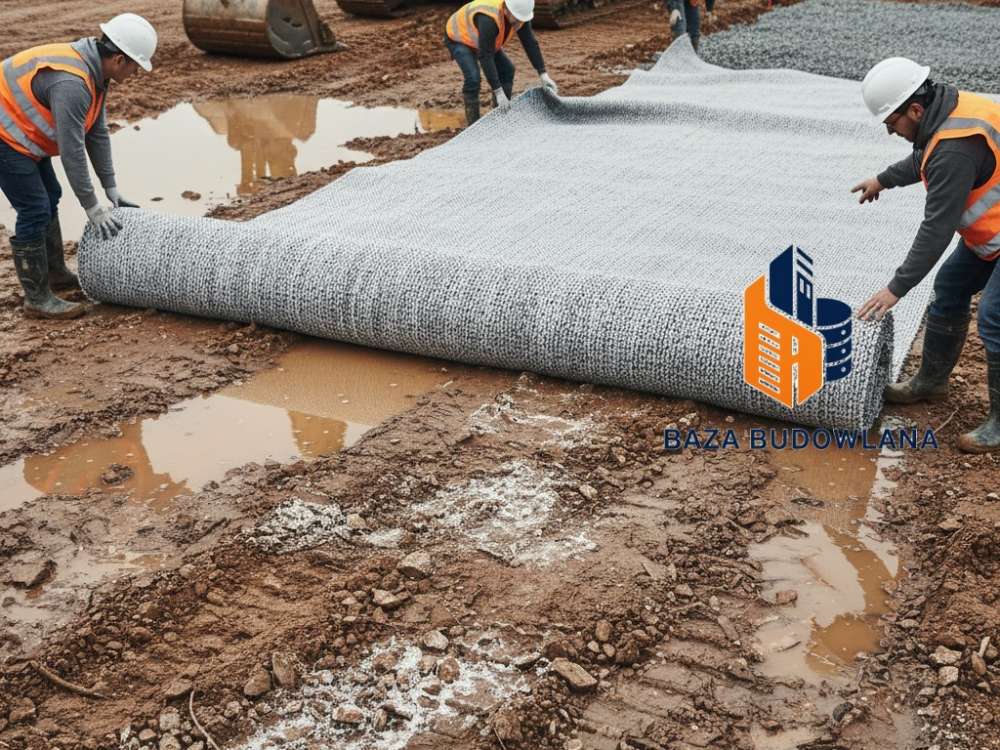

Zasady wykonawcze i technologia układania na słabym podłożu

Błędy montażowe mogą zniwelować korzyści płynące z zastosowania geosyntetyków. Prawidłowa technologia robót na gruntach gliniastych obejmuje:

1. Przygotowanie koryta: Należy usunąć większe kamienie, korzenie i ostre elementy, które mogłyby przebić materiał podczas zagęszczania. Nie jest wymagane idealne wyrównanie, o ile stosowana jest geowłókninaGeowłóknina to przepuszczalny materiał z syntetycznych włókien (najczęściej polipropylenowych lub poliestrowych), stosowany w budownictwie, inżynierii lądowej i ogrodnictwie głównie do separacji, filtracji, drenażu i wzmacniania gruntu. o wysokim współczynniku CBR.
2. Szerokość zakładów: Arkusze geowłókninyGeowłókniny to materiały syntetyczne stosowane w inżynierii lądowej i geotechnicznej, w celu poprawienia właściwości gruntów i zapobieganiu erozji gleby. Są to sztuczne włókna, które są rozłożone w warstwie podłoża, w celu zwiększenia jego nośności, stabilności, wzmocnienia i odporności na uszkodzenia mechaniczne. muszą być łączone "na zakładkę". Na stabilnym gruncie wystarczy 20-30 cm, jednak na podłożach plastycznych i podmokłych (gliny płynne) zakład powinien wynosić minimum 50 cm, aby zapobiec rozjechaniu się pasm pod obciążeniem kruszywem.
3. Kierunek układania: Na drogach pasma rozkłada się poprzecznie do osi jezdni lub podłużnie, zachowując zasadę, by kolejny pas był układany "z włosem" (zgodnie z kierunkiem nadsypywania kruszywa), co zapobiega podwijaniu się krawędzi przez spycharkę.
4. Ochrona przed UV: Większość geowłóknin nie jest odporna na długotrwałe działanie promieni słonecznych. Przykrycie materiału warstwą kruszywa powinno nastąpić w ciągu maksymalnie 7-14 dni od rozłożenia.

Zastosowanie w drenażuDrenaż to system odprowadzania nadmiaru wody z gruntu lub powierzchni terenu, mający na celu zapobieganie gromadzeniu się wody, podmoknięciu, erozji oraz destabilizacji podłoża. Jest szeroko stosowany w budownictwie, rolnictwie, ogrodnictwie oraz przy zabezpieczaniu skarp i nasypów. francuskim na gruntach nieprzepuszczalnych

Na terenach gliniastych standardowy drenażDrenaż to system odprowadzania nadmiaru wody z gruntu lub powierzchni terenu, mający na celu zapobieganie gromadzeniu się wody, podmoknięciu, erozji oraz destabilizacji podłoża. Jest szeroko stosowany w budownictwie, rolnictwie, ogrodnictwie oraz przy zabezpieczaniu skarp i nasypów. często ulega zamuleniu. Rozwiązaniem jest drenażDrenaż to system odprowadzania nadmiaru wody z gruntu lub powierzchni terenu, mający na celu zapobieganie gromadzeniu się wody, podmoknięciu, erozji oraz destabilizacji podłoża. Jest szeroko stosowany w budownictwie, rolnictwie, ogrodnictwie oraz przy zabezpieczaniu skarp i nasypów. francuski, gdzie geowłókninaGeowłóknina to przepuszczalny materiał z syntetycznych włókien (najczęściej polipropylenowych lub poliestrowych), stosowany w budownictwie, inżynierii lądowej i ogrodnictwie głównie do separacji, filtracji, drenażu i wzmacniania gruntu. pełni rolę filtra otaczającego wypełnienie żwirowe. Kluczowe jest, aby geowłókninaGeowłóknina to przepuszczalny materiał z syntetycznych włókien (najczęściej polipropylenowych lub poliestrowych), stosowany w budownictwie, inżynierii lądowej i ogrodnictwie głównie do separacji, filtracji, drenażu i wzmacniania gruntu. nie była zbyt gruba (wysoka gramatura nie oznacza lepszej filtracji) – optymalne są materiały termozgrzewalne o gramaturze 100-150 g/m², które dzięki swojej strukturze nie absorbują wody, lecz jedynie ją przepuszczają, skutecznie separując drobiny gliny od rdzenia drenarskiego.

Wymagania normowe i certyfikacja

Każdy materiał stosowany w inżynierii lądowej musi posiadać Deklarację Właściwości Użytkowych (DoP) oraz znakowanie CE. Parametry powinny być weryfikowane zgodnie z normą PN-EN 13249 (dla dróg i innych powierzchni obciążonych ruchem) oraz PN-EN 13250 (dla robót ziemnych i fundamentowania). Stosowanie materiałów bez jasno określonych parametrów mechanicznych (tzw. geowłóknin "ogrodowych") na terenach trudnych grozi katastrofą budowlaną.
