Wprowadzenie do ochrony części podziemnych budynków
Zapewnienie trwałości konstrukcji budowlanej wymaga skutecznego zarządzania wilgocią oraz wodą napierającą na elementy podziemne. Wybór między naprawą izolacji pionowej a wykonaniem drenażuDrenaż to system odprowadzania nadmiaru wody z gruntu lub powierzchni terenu, mający na celu zapobieganie gromadzeniu się wody, podmoknięciu, erozji oraz destabilizacji podłoża. Jest szeroko stosowany w budownictwie, rolnictwie, ogrodnictwie oraz przy zabezpieczaniu skarp i nasypów. opaskowego nie powinien być kwestią alternatywy, lecz wynikiem wnikliwej analizy warunków gruntowo-wodnych oraz stanu technicznego obiektu. W budownictwie lądowym przyjmuje się zasadę, że izolacja chroni strukturę materiałową ściany, natomiast drenażDrenaż to system odprowadzania nadmiaru wody z gruntu lub powierzchni terenu, mający na celu zapobieganie gromadzeniu się wody, podmoknięciu, erozji oraz destabilizacji podłoża. Jest szeroko stosowany w budownictwie, rolnictwie, ogrodnictwie oraz przy zabezpieczaniu skarp i nasypów. obniża zwierciadło wody gruntowej i redukuje ciśnienie hydrostatyczne wywierane na tę strukturę.
Izolacja pionowa ścian fundamentowych – definicja i funkcje
Izolacja pionowa to powłoka lub membrana nakładana na zewnętrzną powierzchnię ścian fundamentowych, której zadaniem jest niedopuszczenie do penetracji wilgoci lub wody w głąb przegrody. Wyróżnia się trzy główne typy izolacji w zależności od warunków wodnych:
- Izolacja przeciwwilgociowa (lekka): stosowana w gruntach przepuszczalnych (piaski, żwiry), gdzie woda szybko infiltruje w głąb i nie wywiera parcia na ścianę.
- Izolacja przeciwwodna (średnia i ciężka): projektowana dla gruntów spoistych (gliny, iły) lub przy wysokim poziomie wód gruntowych, gdzie występuje ryzyko spiętrzenia wody i parcia hydrostatycznego.

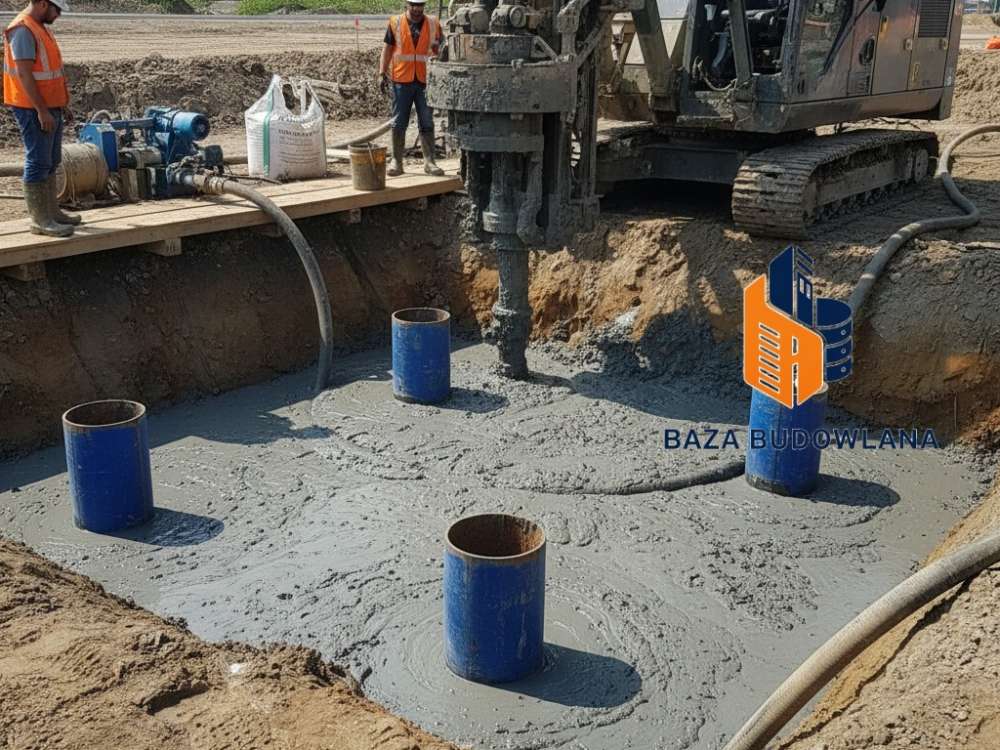

W nowoczesnym budownictwie szczególną rolę odgrywają maty bentonitoweMata bentonitowa to nowoczesny materiał hydroizolacyjny, łączący w sobie zalety geosyntetyków i naturalnych właściwości bentonitu – gliny o wyjątkowych zdolnościach pęcznienia w kontakcie z wodą. Składa się z warstwy bentonitu sodowego umieszczonej pomiędzy dwoma warstwami geowłókniny lub geotkaniny, często igłowanych dla zwiększenia integralności struktury. Po instalacji i kontakcie z wodą, mata tworzy jednolitą, nieprzepuszczalną barierę, chroniącą konstrukcje przed przenikaniem wody i wilgoci. Dzięki specjalnemu procesowi igłowania lub klejenia, bentonit jest trwale związany z materiałami geosyntetycznymi.. Bentonit sodowyBentonit sodowy to naturalny minerał ilasty, który zachwyca swoimi wyjątkowymi właściwościami. Bentonit składa się głównie z montmorylonitu o dominacji jonów sodu, co nadaje mu zdolność do niesamowitego pęcznienia w kontakcie z wodą. Ta cecha sprawia, że bentonit sodowy może zwiększyć swoją objętość nawet kilkunastokrotnie, tworząc przy tym żelową strukturę o wysokiej lepkości., dzięki swoim właściwościom pęczniejącym w kontakcie z wodą, tworzy nieprzepuszczalną barierę żelową, która posiada zdolność do samouszczelniania niewielkich uszkodzeń mechanicznych powstałych w trakcie eksploatacji lub osiadania budynku.
Systemy drenażowe – rola drenażuDrenaż to system odprowadzania nadmiaru wody z gruntu lub powierzchni terenu, mający na celu zapobieganie gromadzeniu się wody, podmoknięciu, erozji oraz destabilizacji podłoża. Jest szeroko stosowany w budownictwie, rolnictwie, ogrodnictwie oraz przy zabezpieczaniu skarp i nasypów. opaskowego i francuskiego

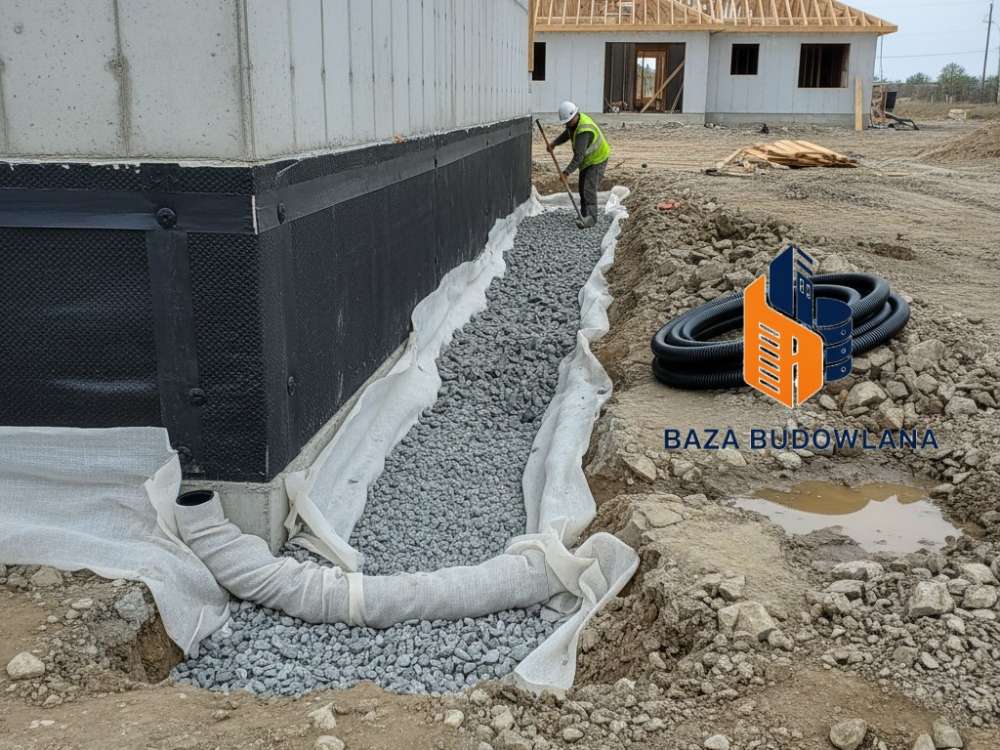

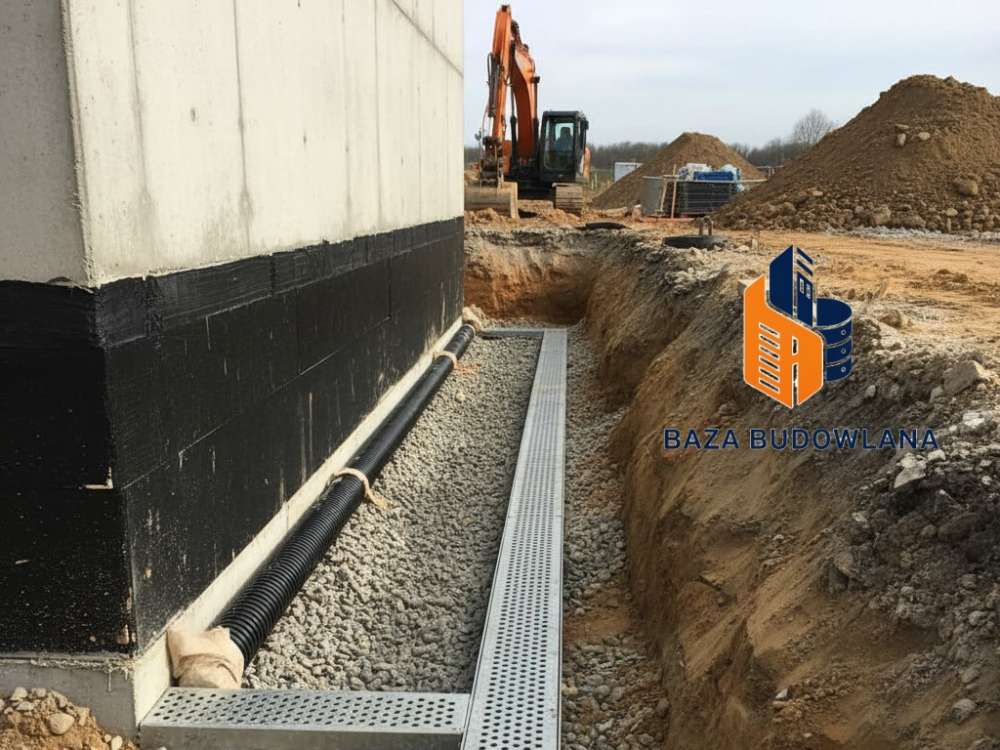

DrenażDrenaż to system odprowadzania nadmiaru wody z gruntu lub powierzchni terenu, mający na celu zapobieganie gromadzeniu się wody, podmoknięciu, erozji oraz destabilizacji podłoża. Jest szeroko stosowany w budownictwie, rolnictwie, ogrodnictwie oraz przy zabezpieczaniu skarp i nasypów. opaskowy to układ przewodów perforowanych ułożonych wokół fundamentów, których zadaniem jest przejęcie nadmiaru wody i odprowadzenie jej w bezpieczne miejsce (np. do kanalizacji deszczowej lub studni chłonnej). System ten jest niezbędny w przypadku występowania gruntów nieprzepuszczalnych, które uniemożliwiają naturalny odpływ wody opadowej, co prowadzi do jej spiętrzania przy ścianach fundamentowych.
DrenażDrenaż to system odprowadzania nadmiaru wody z gruntu lub powierzchni terenu, mający na celu zapobieganie gromadzeniu się wody, podmoknięciu, erozji oraz destabilizacji podłoża. Jest szeroko stosowany w budownictwie, rolnictwie, ogrodnictwie oraz przy zabezpieczaniu skarp i nasypów. francuski stanowi wariant bezrurkowy, gdzie funkcję transportową pełni wypełnienie z kruszywa płukanego, owinięte geowłókniną filtracyjną. GeowłókninaGeowłóknina to przepuszczalny materiał z syntetycznych włókien (najczęściej polipropylenowych lub poliestrowych), stosowany w budownictwie, inżynierii lądowej i ogrodnictwie głównie do separacji, filtracji, drenażu i wzmacniania gruntu. pełni tu rolę kluczową – zapobiega kolmatacji (zamulaniu) drenażuDrenaż to system odprowadzania nadmiaru wody z gruntu lub powierzchni terenu, mający na celu zapobieganie gromadzeniu się wody, podmoknięciu, erozji oraz destabilizacji podłoża. Jest szeroko stosowany w budownictwie, rolnictwie, ogrodnictwie oraz przy zabezpieczaniu skarp i nasypów. przez drobne cząstki gruntu, co gwarantuje długotrwałą drożność systemu.

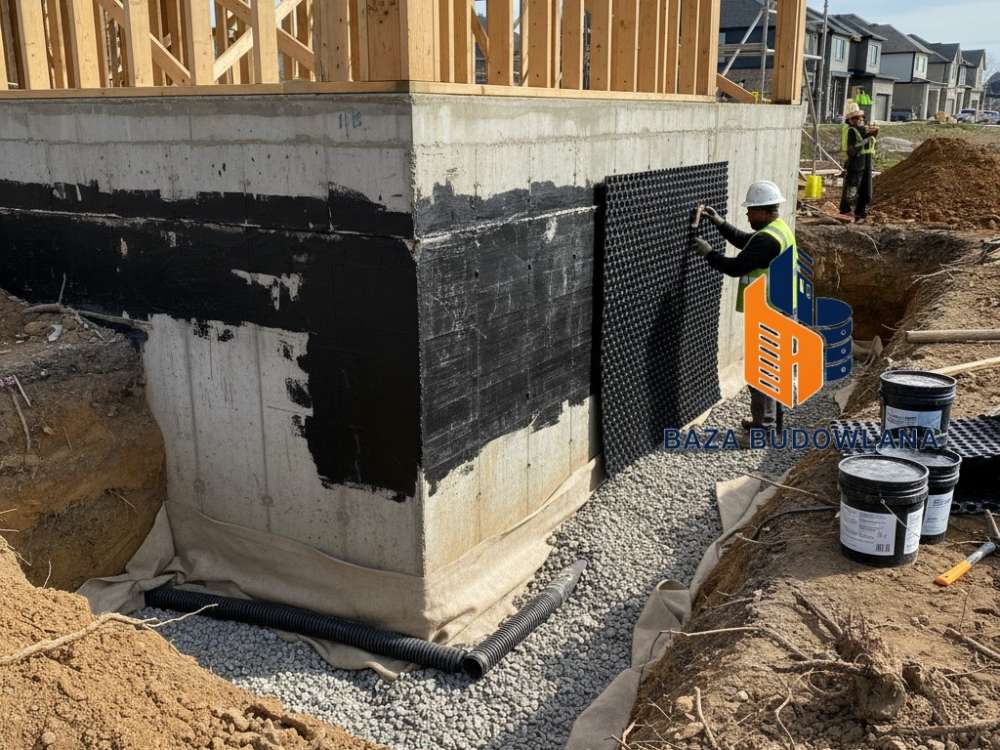

Folia kubełkowaFolia kubełkowa jest nazywana również membraną kubełkową, to rodzaj maty drenażowej, specjalistyczny materiał budowlany wykonany z polietylenu o wysokiej gęstości (HDPE). Charakteryzuje się charakterystyczną strukturą – wytłoczeniami w kształcie kubełków, które nadają jej unikalne właściwości. jako ochrona mechaniczna, a nie drenażDrenaż to system odprowadzania nadmiaru wody z gruntu lub powierzchni terenu, mający na celu zapobieganie gromadzeniu się wody, podmoknięciu, erozji oraz destabilizacji podłoża. Jest szeroko stosowany w budownictwie, rolnictwie, ogrodnictwie oraz przy zabezpieczaniu skarp i nasypów.
Powszechnym błędem wykonawczym jest utożsamianie samej folii kubełkowej (tłoczonej) z kompletnym systemem drenażowym. W rzeczywistości, standardowa folia kubełkowaFolia kubełkowa jest nazywana również membraną kubełkową, to rodzaj maty drenażowej, specjalistyczny materiał budowlany wykonany z polietylenu o wysokiej gęstości (HDPE). Charakteryzuje się charakterystyczną strukturą – wytłoczeniami w kształcie kubełków, które nadają jej unikalne właściwości. pełni funkcję wyłącznie osłonową i ochronną dla właściwej izolacji bitumicznej przed uszkodzeniami mechanicznymi podczas zasypywania wykopów.
Aby folia kubełkowaFolia kubełkowa jest nazywana również membraną kubełkową, to rodzaj maty drenażowej, specjalistyczny materiał budowlany wykonany z polietylenu o wysokiej gęstości (HDPE). Charakteryzuje się charakterystyczną strukturą – wytłoczeniami w kształcie kubełków, które nadają jej unikalne właściwości. mogła pełnić funkcje drenażowe, musi stanowić część geokompozytu drenażowegoDrenaż to system odprowadzania nadmiaru wody z gruntu lub powierzchni terenu, mający na celu zapobieganie gromadzeniu się wody, podmoknięciu, erozji oraz destabilizacji podłoża. Jest szeroko stosowany w budownictwie, rolnictwie, ogrodnictwie oraz przy zabezpieczaniu skarp i nasypów. (np. systemy typu Timgeo GR). Taki element składa się z folii tłoczonej zintegrowanej z geowłókniną. Dopiero w takiej konfiguracji szczelina powietrzna między kubełkami pozwala na swobodny odpływ wody do rury drenarskiej, a geowłókninaGeowłóknina to przepuszczalny materiał z syntetycznych włókien (najczęściej polipropylenowych lub poliestrowych), stosowany w budownictwie, inżynierii lądowej i ogrodnictwie głównie do separacji, filtracji, drenażu i wzmacniania gruntu. chroni tę przestrzeń przed zapiaszczeniem.
Kryteria wyboru: Naprawa izolacji czy drenażDrenaż to system odprowadzania nadmiaru wody z gruntu lub powierzchni terenu, mający na celu zapobieganie gromadzeniu się wody, podmoknięciu, erozji oraz destabilizacji podłoża. Jest szeroko stosowany w budownictwie, rolnictwie, ogrodnictwie oraz przy zabezpieczaniu skarp i nasypów.?
Decyzja o wyborze metody naprawczej zależy od diagnozy źródła problemu zawilgocenia. Poniższa tabela przedstawia wytyczne decyzyjne w zależności od symptomów i warunków gruntowych:
Normy techniczne i standardy wykonawcze
Projektowanie i wykonawstwo systemów hydroizolacyjnych oraz drenażowych musi być zgodne z aktualnymi normami i wiedzą techniczną. Do najważniejszych aktów i dokumentów należą:
- PN-EN 1997 (Eurokod 7): Projektowanie geotechniczne – określa zasady rozpoznania podłoża gruntowego.
- PN-EN 13252: Geosyntetyki i wyroby pokrewne – wymagania dotyczące właściwości wymaganych w systemach drenażowych.
- DIN 18533: Niemiecka norma często stosowana w Polsce, precyzyjnie definiująca klasy oddziaływania wody na elementy budowli.
- Instrukcje ITB: Wytyczne dotyczące projektowania i wykonywania zabezpieczeń przeciwwilgociowych i przeciwwodnych części podziemnych budynków.
Podsumowanie i wnioski
Naprawa samej izolacji pionowej przy jednoczesnym pozostawieniu budynku w gruncie nieprzepuszczalnym, narażonym na okresowe spiętrzenia wód, jest rozwiązaniem doraźnym i obarczonym wysokim ryzykiem ponownej awarii. Skuteczne zabezpieczenie fundamentów wymaga podejścia systemowego: izolacja pionowa (np. z zastosowaniem technologii bentonitowej) powinna stanowić barierę ostateczną, natomiast drenażDrenaż to system odprowadzania nadmiaru wody z gruntu lub powierzchni terenu, mający na celu zapobieganie gromadzeniu się wody, podmoknięciu, erozji oraz destabilizacji podłoża. Jest szeroko stosowany w budownictwie, rolnictwie, ogrodnictwie oraz przy zabezpieczaniu skarp i nasypów. opaskowy, wykonany z użyciem odpowiednich geosyntetyków filtracyjnych, powinien minimalizować obciążenie tej bariery poprzez aktywne odprowadzanie wody.
Należy bezwzględnie unikać błędów polegających na stosowaniu folii kubełkowej bez filtracyjnej warstwy geowłókninyGeowłókniny to materiały syntetyczne stosowane w inżynierii lądowej i geotechnicznej, w celu poprawienia właściwości gruntów i zapobieganiu erozji gleby. Są to sztuczne włókna, które są rozłożone w warstwie podłoża, w celu zwiększenia jego nośności, stabilności, wzmocnienia i odporności na uszkodzenia mechaniczne. w miejscach wymagających drenażuDrenaż to system odprowadzania nadmiaru wody z gruntu lub powierzchni terenu, mający na celu zapobieganie gromadzeniu się wody, podmoknięciu, erozji oraz destabilizacji podłoża. Jest szeroko stosowany w budownictwie, rolnictwie, ogrodnictwie oraz przy zabezpieczaniu skarp i nasypów., gdyż prowadzi to do szybkiej utraty sprawności systemu i nawrotu problemów z zawilgoceniem obiektu.
