Diagnostyka i ocena odporności nawierzchni na koleinowanieKoleinowanie asfaltu powstaje głównie przez trwałą deformację plastyczną warstw bitumicznych pod ciężkim ruchem i/lub niewystarczającą konstrukcję podbudowy; najskuteczniejsze rozwiązania to poprawa mieszanki (SMA/PMB), właściwa zagęszczalność i zastosowanie geosyntetyków (uniaxial/biaxial lub geokraty) tam, gdzie podłoże jest słabe.
Koleinowanie asfaltuKoleinowanie asfaltu powstaje głównie przez trwałą deformację plastyczną warstw bitumicznych pod ciężkim ruchem i/lub niewystarczającą konstrukcję podbudowy; najskuteczniejsze rozwiązania to poprawa mieszanki (SMA/PMB), właściwa zagęszczalność i zastosowanie geosyntetyków (uniaxial/biaxial lub geokraty) tam, gdzie podłoże jest słabe. to proces powstawania trwałych deformacji podłużnych w śladach kół pojazdów. Jest to jedno z najpoważniejszych uszkodzeń nawierzchni, wpływające bezpośrednio na bezpieczeństwo i trwałość konstrukcji drogi. W celu skutecznego rozwiązania problemu niezbędne jest przeprowadzenie precyzyjnych badań terenowych oraz laboratoryjnych, które pozwolą określić przyczyny osiadania mieszanki mineralno-asfaltowej (MMA) i zaplanować odpowiednie działania naprawcze.
Niezbędne narzędzia i materiały
Do przeprowadzenia pełnej procedury badawczej wymagane są specjalistyczne przyrządy pomiarowe oraz sprzęt do pobierania próbek z istniejącej nawierzchni:
| Rodzaj sprzętu | Zastosowanie |
|---|---|
| Łata profilograficzna (3m) z klinem pomiarowym | Pomiar głębokości kolein w warunkach terenowych. |
| Wiertnica rdzeniowa | Pobór próbek (odwiertów) z warstw konstrukcyjnych asfaltu. |
| Aparat do badania koleinowaniaBadanie odporności asfaltu na koleinowanie (badanie koleinowania) ocenia skłonność mieszanki bitumicznej do trwałych odkształceń pod obciążeniem; jednostką raportową dla lokalizacji pomiaru jest miejsce pomiaru. Najczęściej stosowane metody to laboratoryjne testy wheel‑tracking (PN‑EN 12697‑22 / 10 000 cykli) oraz polskie procedury oceny odporności na deformacje trwałe. (Wheel Tracker) | Testy laboratoryjne odporności na deformacje trwałe. |
| Suwmiarka i przymiar liniowy | Pomiary grubości poszczególnych warstw w odwiertach. |
| Masa zalewowa na zimno lub gorąco | Uzupełnienie otworów po pobranych próbkach rdzeniowych. |
Procedura badania koleinowaniaBadanie odporności asfaltu na koleinowanie (badanie koleinowania) ocenia skłonność mieszanki bitumicznej do trwałych odkształceń pod obciążeniem; jednostką raportową dla lokalizacji pomiaru jest miejsce pomiaru. Najczęściej stosowane metody to laboratoryjne testy wheel‑tracking (PN‑EN 12697‑22 / 10 000 cykli) oraz polskie procedury oceny odporności na deformacje trwałe. krok po kroku
- Inwentaryzacja wizualna i pomiary wstępne: Proces rozpoczyna się od wyznaczenia odcinków pomiarowych. Przy użyciu łaty o długości 3 metrów, układanej prostopadle do osi jezdni, dokonuje się pomiaru prześwitu między łatą a dnem koleiny. Wyniki pozwalają na sklasyfikowanie stopnia uszkodzenia nawierzchni.

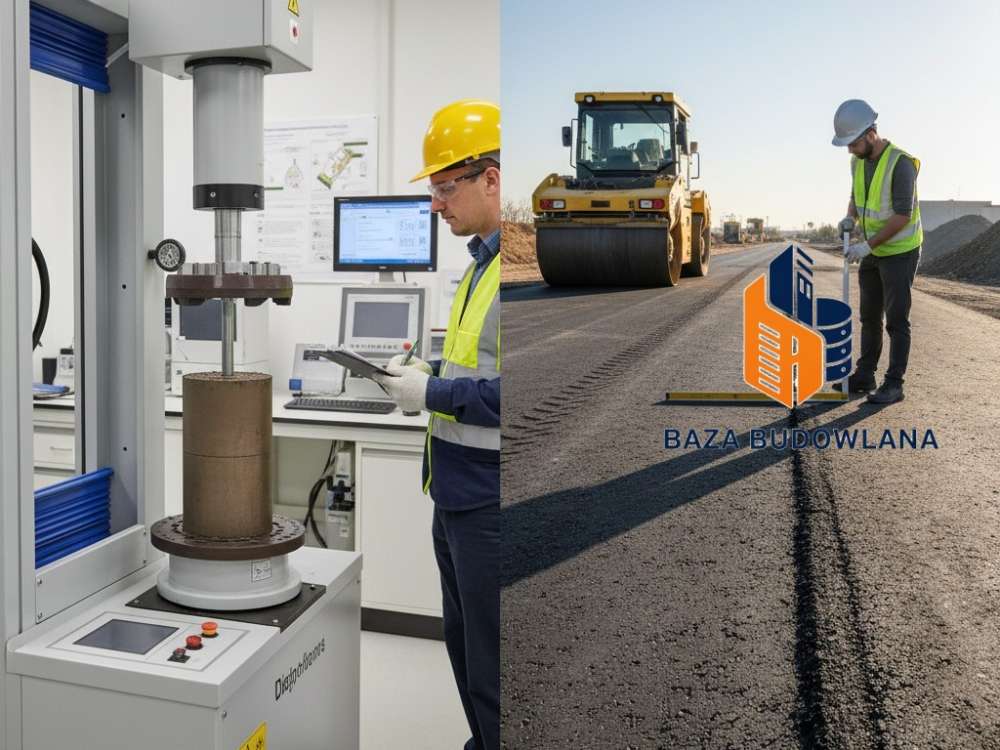

- Wykonanie odwiertów rdzeniowych: W miejscach występowania największych deformacji wykonuje się odwierty o średnicy najczęściej 150 mm lub 300 mm. Pozwala to na ocenę, czy deformacja zachodzi tylko w warstwie ścieralnej, czy dotyczy również warstw głębszych (wiążącej i podbudowy).
- Analiza strukturalna próbek: Pobrane rdzenie poddawane są oględzinom pod kątem spójności warstw, zawartości wolnych przestrzeni oraz ewentualnych oznak zmęczenia materiału. Mierzy się grubość każdej warstwy, aby porównać ją z dokumentacją projektową.
- Badania laboratoryjne odporności na koleinowanieKoleinowanie asfaltu powstaje głównie przez trwałą deformację plastyczną warstw bitumicznych pod ciężkim ruchem i/lub niewystarczającą konstrukcję podbudowy; najskuteczniejsze rozwiązania to poprawa mieszanki (SMA/PMB), właściwa zagęszczalność i zastosowanie geosyntetyków (uniaxial/biaxial lub geokraty) tam, gdzie podłoże jest słabe.: Pobrany materiał lub nowo zaprojektowana mieszanka trafia do aparatu typu Wheel Tracker. Badanie polega na wielokrotnym przejeździe obciążonego koła po próbce w kontrolowanej temperaturze (zazwyczaj 60°C).
- Wyznaczenie parametrów technicznych: Na podstawie testów laboratoryjnych wylicza się kluczowe wskaźniki:
- WTS (Wheel Tracking Slope): przyrost głębokości koleiny w cyklu badawczym.
- PRD (Proportional Rut Depth): proporcjonalna głębokość koleiny wyrażona w procentach.
- Zabezpieczenie miejsca badań: Po pobraniu próbek terenowych, otwory należy niezwłocznie oczyścić, osuszyć i wypełnić masą asfaltową, a następnie zagęścić, aby przywrócić ciągłość nawierzchni.
Interpretacja wyników i rekomendacje naprawcze
Jeżeli badania wykażą przekroczenie dopuszczalnych wskaźników WTS lub PRD, oznacza to, że zastosowana mieszanka mineralno-asfaltowa jest nieodporna na panujące obciążenia ruchem i temperaturę. W takim przypadku rozwiązanie problemu wymaga:
- Frezowania zdeformowanych warstw asfaltu.
- Zastosowania mieszanek o sztywniejszym szkielecie mineralnym (np. SMA – mieszanka grysowo-mastyksowa).
- Użycia asfaltów modyfikowanych polimerami, które wykazują wyższą odporność na wysokie temperatury latem.
Regularne badanie koleinowaniaBadanie odporności asfaltu na koleinowanie (badanie koleinowania) ocenia skłonność mieszanki bitumicznej do trwałych odkształceń pod obciążeniem; jednostką raportową dla lokalizacji pomiaru jest miejsce pomiaru. Najczęściej stosowane metody to laboratoryjne testy wheel‑tracking (PN‑EN 12697‑22 / 10 000 cykli) oraz polskie procedury oceny odporności na deformacje trwałe. na etapie projektowania i wykonawstwa jest fundamentem trwałości dróg, pozwalającym uniknąć kosztownych napraw i przedwczesnej degradacji infrastruktury.
