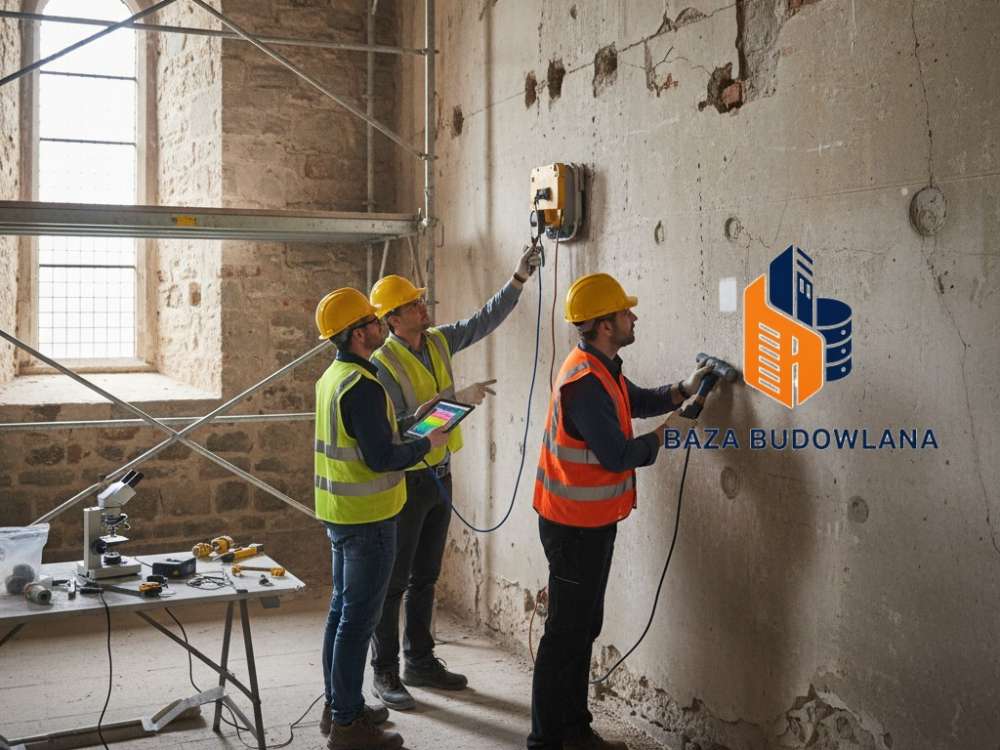

Badanie betonu w budynkach starych i zabytkowych: Diagnostyka przed remontem i rewitalizacją

Wprowadzenie do diagnostyki konstrukcji betonowych w obiektach historycznych

Diagnostyka betonuDiagnostyka betonu to system badań i analiz mający na celu ocenę zgodności z wymaganiami projektowymi, określenie jednorodności i nośności konstrukcji oraz identyfikację przyczyn wad betonu oraz zakresu uszkodzeń betonu; wybór metod badania betonu zależy od celu (kontrola jakości, ocena stanu istniejącej konstrukcji, analiza przyczyn awarii) oraz dostępności elementu i wymaganej dokładności. Diagnozowanie uszkodzeń betonu koncentruje się na badaniu przyczyn problemów z betonem obejmuje zarówno metody nieniszczące (in situ, NDT), jak i laboratoryjne analizy pobranych próbek. w budynkach starych i zabytkowych stanowi fundamentalny etap procesu projektowego, poprzedzający wszelkie działania konserwatorskie, remontowe lub modernizacyjne. W przeciwieństwie do obiektów współczesnych, konstrukcje historyczne charakteryzują się często dużą niejednorodnością materiałową, brakiem archiwalnej dokumentacji technicznej oraz postępującymi procesami degradacji fizykochemicznej. Prawidłowa diagnostyka betonuDiagnostyka betonu to system badań i analiz mający na celu ocenę zgodności z wymaganiami projektowymi, określenie jednorodności i nośności konstrukcji oraz identyfikację przyczyn wad betonu oraz zakresu uszkodzeń betonu; wybór metod badania betonu zależy od celu (kontrola jakości, ocena stanu istniejącej konstrukcji, analiza przyczyn awarii) oraz dostępności elementu i wymaganej dokładności. Diagnozowanie uszkodzeń betonu koncentruje się na badaniu przyczyn problemów z betonem obejmuje zarówno metody nieniszczące (in situ, NDT), jak i laboratoryjne analizy pobranych próbek. pozwala na precyzyjne określenie aktualnych parametrów technicznych materiału, co jest kluczowe dla zapewnienia bezpieczeństwa strukturalnego oraz optymalizacji kosztów rewitalizacji.

Definicja i cele badań diagnostycznych

Badanie betonuBadanie betonu na budowie wykonujem metodami niszczącymi i nieniszczącymi, np. młotkiem Schmidta w obiektach zabytkowych definiuje się jako zespół czynności pomiarowych i analitycznych, mających na celu ocenę stanu zachowania substancji budowlanej oraz określenie jej właściwości mechanicznych i trwałościowych. Głównymi celami diagnostyki są:

• Ocena wytrzymałości betonu na ściskanie oraz stopnia jego degradacji.
• Określenie głębokości karbonatyzacji oraz stężenia chlorków, co bezpośrednio wpływa na stan zbrojenia.
• Wykrycie wad wewnętrznych, takich jak rysy, kawerny, rozwarstwienia czy pustki technologiczne.
• Weryfikacja geometrii konstrukcji oraz rozmieszczenia zbrojenia w elementach żelbetowych.

Metodyka badań: Podział na metody nieniszczące (NDT) i niszczące (DT)

W procesie badawczym obiektów zabytkowych dąży się do maksymalnego ograniczenia ingerencji w strukturę materiału, dlatego priorytetowo traktowane są metody nieniszczące. Pełny obraz stanu technicznego uzyskuje się jednak poprzez korelację wyników z badań nieniszczących z wynikami uzyskanymi metodami bezpośrednimi.

Badania sklerometryczneBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. konstrukcji w obiektach zabytkowych

Badanie sklerometryczneBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. , powszechnie realizowane za pomocą młotka SchmidtaMechaniczny młotek Shmidta typ N, inaczej sklerometr Schmidta to budowlane urządzenie pomiarowe do badania wytrzymałości betonu na ściskanie. Klasyczny Młotek Schmidta typ N. Prosta budowa urządzenia (nie wymaga baterii) gwarantuje ciąglą gotowość do pracy., jest jedną z najczęściej stosowanych metod wstępnej oceny jakości betonu. Zasada działania opiera się na pomiarze energii odskoku bijaka od badanej powierzchni, co koreluje z twardością i pośrednio z wytrzymałością materiału na ściskanie.

W przypadku obiektów historycznych należy zachować szczególną ostrożność przy interpretacji wyników. Karbonatyzacja betonu, będąca naturalnym procesem starzenia, prowadzi do utwardzenia warstwy przypowierzchniowej, co może skutkować zawyżeniem wyników pomiarów sklerometrycznych. Wymagane jest zatem stosowanie współczynników korygujących oraz kalibracja urządzenia na podstawie wyników z odwiertów rdzeniowych.

Analiza chemiczna i fizyczna betonu: Karbonatyzacja i Chlorki

Kluczowym elementem diagnostyki budynków historycznych jest ocena stopnia degradacji chemicznej. Do najważniejszych procesów należą:

1. Badanie głębokości karbonatyzacji: Polega na rozpyleniu roztworu fenoloftaleiny na świeży przełom betonu. Zmiana barwy na różowo-fioletową wskazuje na środowisko zasadowe (bezpieczne dla stali), natomiast brak zmiany barwy oznacza beton skarbonatyzowany, w którym stal zbrojeniowa traci ochronną warstwę pasywną.
2. Analiza zawartości chlorków: Chlorki przenikające do betonu (np. w wyniku działania soli odladzających lub czynników atmosferycznych w rejonach nadmorskich) przyspieszają korozję wżerową zbrojenia, nawet jeśli pH betonu pozostaje wysokie.
3. Oznaczenie wilgotności: Nadmierne zawilgocenie konstrukcji sprzyja rozwojowi korozji mrozowej oraz korozji biologicznej.

Ocena wytrzymałości betonu na ściskanie według norm technicznych

Wytrzymałość betonu na ściskanie jest parametrem determinującym bezpieczeństwo i nośność konstrukcji. W procesie diagnostycznym starych obiektów wyznacza się klasę wytrzymałości betonu in situ, postępując zgodnie z wytycznymi normatywnymi. Proces ten obejmuje zazwyczaj pobranie próbek rdzeniowych o średnicy 50, 75 lub 100 mm, które następnie są poddawane badaniu w maszynie wytrzymałościowej.

W polskiej praktyce inżynierskiej diagnostyka opiera się na następujących aktach normatywnych:

• PN-EN 13791: Ocena wytrzymałości betonu na ściskanie w konstrukcjach i w wyrobach prefabrykowanych.
• PN-EN 12504-1: Badania betonu w konstrukcjach -- Część 1: Odwierty rdzeniowe -- Wycinanie, ocena i badanie wytrzymałości na ściskanie.
• PN-EN 12504-2: Badania betonu w konstrukcjach -- Część 2: Badania nieniszczące -- Oznaczanie liczby odbicia.
• PN-EN 1504: Wyroby i systemy do ochrony i napraw konstrukcji betonowych (norma ta definiuje wymagania dotyczące diagnozowania i planowania napraw).

Podsumowanie procesu diagnostycznego przed rewitalizacją

Kompleksowa diagnostyka betonuDiagnostyka betonu to system badań i analiz mający na celu ocenę zgodności z wymaganiami projektowymi, określenie jednorodności i nośności konstrukcji oraz identyfikację przyczyn wad betonu oraz zakresu uszkodzeń betonu; wybór metod badania betonu zależy od celu (kontrola jakości, ocena stanu istniejącej konstrukcji, analiza przyczyn awarii) oraz dostępności elementu i wymaganej dokładności. Diagnozowanie uszkodzeń betonu koncentruje się na badaniu przyczyn problemów z betonem obejmuje zarówno metody nieniszczące (in situ, NDT), jak i laboratoryjne analizy pobranych próbek. w budynkach starych i zabytkowych jest procesem wieloetapowym, wymagającym szerokiej wiedzy z zakresu technologii betonu, chemii budowlanej oraz mechaniki konstrukcji. Wyniki uzyskane z badań nieniszczących i niszczących stanowią podstawę do opracowania ekspertyzy technicznej. Dopiero na jej fundamencie możliwe jest podjęcie decyzji o zakresie niezbędnych wzmocnień, metodach reprofilacji betonu czy doborze systemów ochrony antykorozyjnej, co gwarantuje przedłużenie trwałości obiektów o wartości historycznej.
