Definicja i fizykalne podstawy wytrzymałości betonu
Wytrzymałość betonu jest definiowana jako zdolność materiału do przeciwstawiania się naprężeniom wewnętrznym wywołanym przez obciążenia zewnętrzne bez naruszenia ciągłości jego struktury. W ujęciu fizycznym beton jest heterogenicznym kompozytem, którego właściwości zależą od mikrostruktury matrycy cementowej, właściwości kruszywa oraz jakości strefy przejściowej między nimi (tzw. ITZ – Interfacial Transition Zone).
Kluczowym czynnikiem decydującym o wytrzymałości są wiązania chemiczne i fizyczne powstające w procesie hydratacji cementu. Dominującą rolę odgrywa faza C-S-H (krzemiany wapnia uwodnione), która tworzy strukturę włóknistą lub żelową, zapewniając spójność materiału. Wytrzymałość fizyczna jest ściśle powiązana z porowatością struktury; im niższa objętość porów kapilarnych, tym wyższa gęstość i wytrzymałość kompozytu.
Mikrostruktura a parametry mechaniczne
Fizyczny aspekt wytrzymałości betonu opiera się na teorii Griffitha, która zakłada, że rzeczywista wytrzymałość materiałów kruchych jest znacznie niższa od ich wytrzymałości teoretycznej wynikającej z wiązań międzycząsteczkowych. Przyczyną tego zjawiska są mikroszczeliny i wady strukturalne. W betonie proces niszczenia zaczyna się od mikrozarysowań w strefie przejściowej, która ze względu na wyższy wskaźnik wodno-cementowy (w/c) w bezpośrednim sąsiedztwie ziaren kruszywa, charakteryzuje się większą porowatością.
Na parametry mechaniczne wpływają następujące czynniki fizyczne:
- Wskaźnik w/c: Stosunek masy wody do masy cementu determinuje gęstość matrycy. Obniżenie wskaźnika w/c prowadzi do redukcji porów kapilarnych.
- Adhezja: Siła przyczepności zaczynu do kruszywa, zależna od chropowatości i czystości ziaren.
- Stopień hydratacji: Postęp reakcji chemicznych w czasie, który zmienia strukturę fizyczną z fazy ciekłej i plastycznej w ciało stałe.
Rodzaje wytrzymałości betonu
Beton jako materiał wykazuje silną anizotropię w zakresie odporności na różne rodzaje naprężeń. Ze względu na swoją kruchą naturę, cechuje się wysoką odpornością na ściskanie przy relatywnie niskiej odporności na rozciąganie.
| Rodzaj wytrzymałości | Charakterystyka fizyczna | Relacja do wytrzymałości na ściskanie |
|---|---|---|
| Na ściskanie (fck) | Główny parametr projektowy; zależy od zwartości struktury i wytrzymałości szkieletu kruszywowego. | 100% (odniesienie) |
| Na rozciąganie (fctm) | Zależna głównie od wytrzymałości wiązań w fazie C-S-H i strefie ITZ. Materiał ulega pękaniu przy małych odkształceniach. | Ok. 8% - 12% |
| Na zginanie (fctm,fl) | Występuje w elementach belkowych; zależy od rozkładu naprężeń rozciągających w strefie przypodporowej i przęsłowej. | Wyższa niż przy czystym rozciąganiu |
Klasyfikacja i normy techniczne
Zgodnie z normą PN-EN 206+A2:2021-08 oraz Eurokodem 2 (PN-EN 1992-1-1), podstawą klasyfikacji betonu jest jego charakterystyczna wytrzymałość na ściskanie. Parametr ten jest ściśle powiązany z pojęciem, jakim jest Klasa betonuKlasa betonu określa jego wytrzymałość na ściskanie i jest kluczowym parametrem przy projektowaniu i wznoszeniu konstrukcji budowlanych. Oznaczenia klas betonu ewoluowały na przestrzeni lat, dlatego warto znać zarówno starsze, jak i aktualne normy.. Definiuje ona minimalną wytrzymałość gwarantowaną, oznaczoną symbolem C (dla betonów zwykłych i ciężkich) lub LC (dla betonów lekkich).
Zapis klasy, np. C20/25, odnosi się do:
- Pierwsza wartość (20 MPa): Minimalna wytrzymałość oznaczona na próbkach walcowych (średnica 150 mm, wysokość 300 mm).
- Druga wartość (25 MPa): Minimalna wytrzymałość oznaczona na próbkach sześciennych o boku 150 mm.
Wybór odpowiedniej klasy betonu ma kluczowe znaczenie inżynieryjne, gdyż determinuje nie tylko nośność konstrukcji, ale także jej trwałość w określonej klasie ekspozycji (odporność na mróz, karbonatyzację czy chlorki).
Metodyka weryfikacji i kontroli wytrzymałości
W procesie technologicznym oraz diagnostycznym niezbędne jest potwierdzenie założonych parametrów fizycznych materiału. Proces ten dzieli się na dwie główne grupy metod, co zostało szczegółowo opisane w opracowaniach dotyczących kontroli jakości konstrukcji:

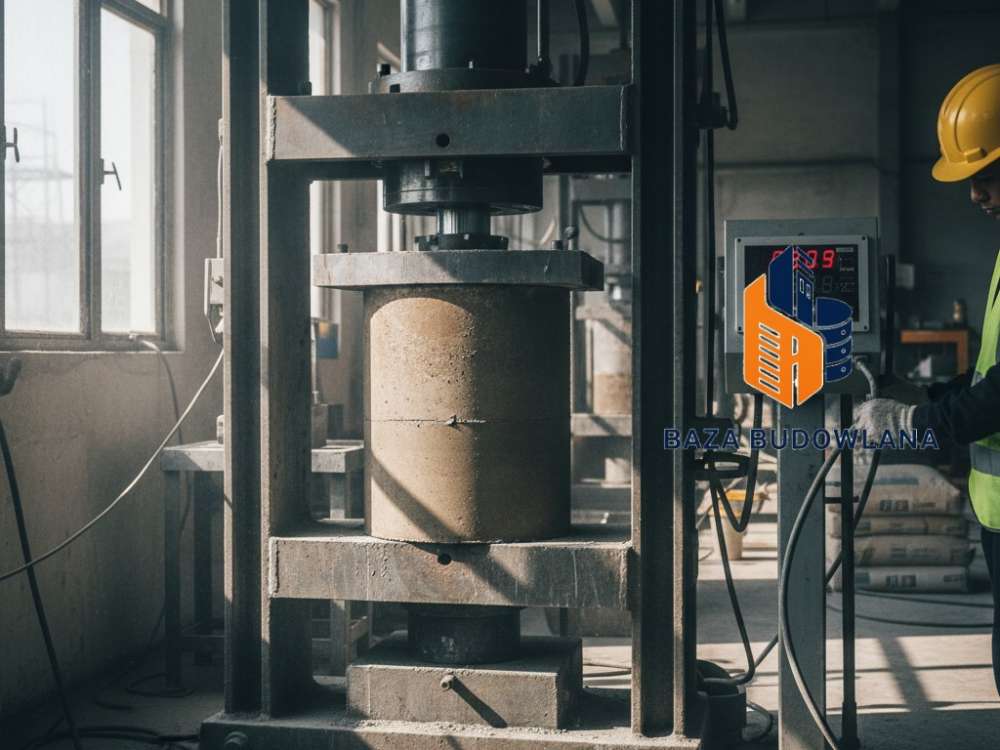

- Badania niszczące: Polegają na obciążaniu przygotowanych próbek (kostek lub walców) w prasie hydraulicznej aż do ich zniszczenia. Pozwalają na bezpośredni pomiar siły niszczącej i obliczenie naprężenia.
- Badania nieniszczące (NDT): Stosowane głównie w diagnostyce istniejących obiektów. Obejmują one metody sklerometryczne (pomiar liczby odbicia młotkiem Schmidta) oraz metody ultradźwiękowe (pomiar prędkości fali akustycznej przechodzącej przez beton).
Wykorzystanie badań nieniszczących pozwala na oszacowanie wytrzymałości bez naruszania integralności elementu konstrukcyjnego, co jest kluczowe przy ocenie stanu technicznego budynków zabytkowych lub weryfikacji jakości wykonania robót betonowych na placu budowy.
Wpływ czasu i warunków dojrzewania
Wytrzymałość betonu nie jest wartością stałą w czasie. Proces fizycznego twardnienia jest najbardziej intensywny w ciągu pierwszych 28 dni (standardowy czas przyjęty do określania klasy). Jednakże, przy zachowaniu odpowiedniej wilgotności, przyrost wytrzymałości może trwać wiele lat. Kluczowe dla osiągnięcia projektowanych parametrów jest zapewnienie właściwej pielęgnacji betonu, która zapobiega zbyt szybkiej ewaporacji wody i minimalizuje powstawanie rys skurczowych, osłabiających fizyczną strukturę kompozytu.
