Charakterystyka problemu niedostatecznej weryfikacji zagęszczenia podłoża
Kluczowym aspektem realizacji robót ziemnych, zarówno w budownictwie kubaturowym, jak i drogowym, jest zapewnienie odpowiednich parametrów geotechnicznych podłoża. Problem pojawia się w momencie, gdy proces zagęszczania podłoża gruntowego, podsypek pod fundamenty lub warstw konstrukcyjnych dróg nie zostaje poddany rzetelnej weryfikacji technicznej. Brak potwierdzenia uzyskania projektowanego modułu odkształcenia lub stopnia zagęszczenia prowadzi do sytuacji, w której faktyczna nośność gruntu pozostaje nieznana.
W praktyce inżynierskiej często spotyka się przekonanie o wystarczalności oceny wizualnej lub poleganiu wyłącznie na liczbie przejazdów sprzętu zagęszczającego. Jest to podejście błędne, ponieważ właściwości gruntu są zmienne, a efektywność zagęszczania zależy od wielu czynników, takich jak wilgotność materiału czy grubość układanych warstw. Bez przeprowadzenia profesjonalnego badania zagęszczenia gruntu, nie jest możliwe stwierdzenie, czy podłoże jest przygotowane na przejęcie obciążeń od fundamentów bezpośrednich lub konstrukcji nawierzchni drogowej.
Potencjalne przyczyny powstawania nieprawidłowości
Niewłaściwe parametry podłoża lub brak ich weryfikacji wynikają najczęściej z szeregu uchybień na etapie wykonawstwa oraz nadzoru. Do najczęstszych przyczyn zalicza się:
- Niewłaściwa wilgotność gruntu: Zagęszczanie materiału zbyt suchego lub nadmiernie nawilgoconego uniemożliwia uzyskanie optymalnego ułożenia ziaren gruntu.
- Zbyt grube warstwy zasypek: Przekroczenie dopuszczalnej grubości warstwy (często powyżej 30-50 cm) powoduje, że energia zagęszczania nie dociera do dolnych partii nasypu.
- Niedostosowanie sprzętu: Użycie zbyt lekkich zagęszczarek lub walców w stosunku do rodzaju gruntu i wymaganych parametrów nośności.
- Błędy w doborze materiału: Stosowanie gruntów wysadzinowych, próchnicznych lub o niewłaściwym uziarnieniu w miejscach wymagających wysokiej stabilności.
- Pośpiech i brak kontroli międzyoperacyjnej: Pomijanie badań kontrolnych poszczególnych warstw przed ułożeniem kolejnych, co uniemożliwia późniejszą naprawę błędów ukrytych głęboko w strukturze podłoża.
Ryzyka wynikające z zignorowania problemu
Zaniechanie procedur kontrolnych, takich jak badanie zagęszczenia podsypek i zasypek, niesie ze sobą poważne konsekwencje techniczne i ekonomiczne. Ryzyka te narastają wraz z postępem prac budowlanych i często ujawniają się dopiero po oddaniu obiektu do użytkowania.
| Obszar ryzyka | Możliwe konsekwencje |
|---|---|
| Posadowienie budynków | Nierównomierne osiadanie fundamentów, pękanie ścian nośnych i działowych, uszkodzenia instalacji podposadzkowych, awarie konstrukcyjne obiektu. |
| Budownictwo drogowe | Powstawanie kolein, osiadanie nawierzchni w rejonie obiektów inżynierskich, pękanie warstw bitumicznych, degradacja podbudowy pod wpływem obciążeń dynamicznych. |
| Koszty i eksploatacja | Konieczność kosztownych napraw wzmacniających (np. iniekcjeIzolacja iniekcyjna to technika hydroizolacji polegająca na wprowadzeniu pod ciśnieniem lub grawitacyjnie specjalnych preparatów w głąb muru. Jej celem jest stworzenie wewnątrz przegrody trwałej bariery, która zatrzyma kapilarne podciąganie wilgoci i zablokuje przecieki. geopolimerowe), przestoje w użytkowaniu obiektu, utrata gwarancji wykonawcy. |
Metodyka weryfikacji i rola badań in situ

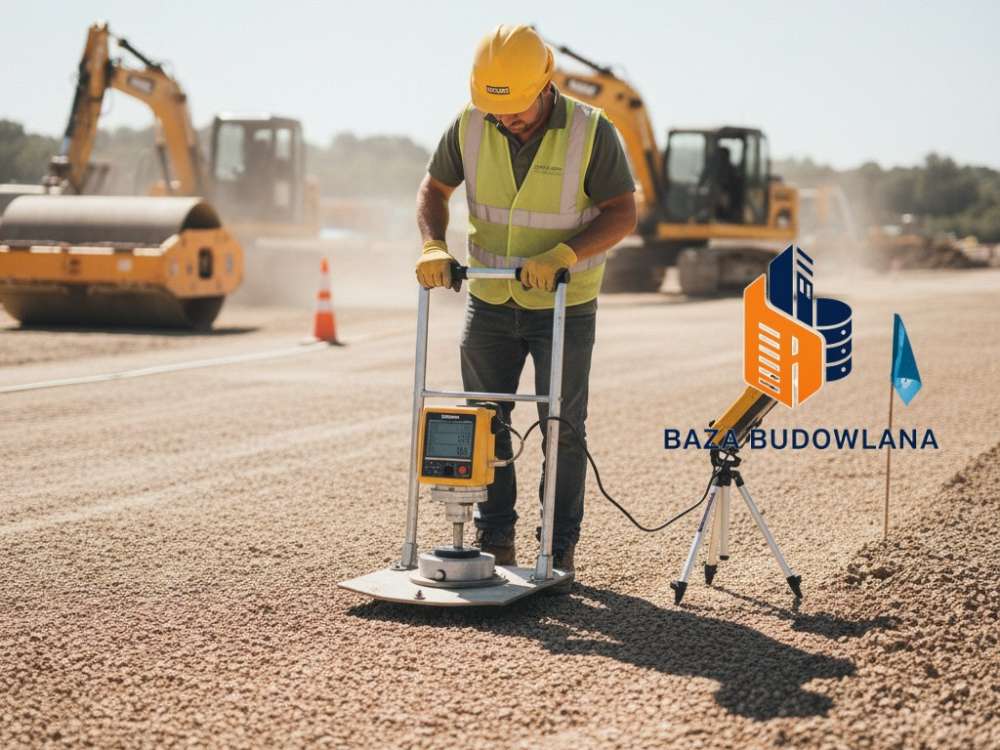

Podstawowym narzędziem diagnostycznym pozwalającym na uniknięcie powyższych ryzyk jest regularna kontrola parametrów gruntu. Współczesna inżynieria opiera się w dużej mierze na wykorzystaniu nowoczesnych przyrządów pomiarowych, wśród których kluczową rolę odgrywa lekka płyta dynamicznaPłyta dynamiczna to urządzenie do badania gruntu, które wykorzystuje dynamiczne obciążenie płyty o określonej powierzchni i masie, aby określić jej ugięcie. Zmiana ugięcia płyty jest następnie wykorzystywana do wyznaczenia właściwości mechanicznych gruntu, takich jak moduł odkształcenia, wskaźnik zagęszczenia lub nośność. (LPD).

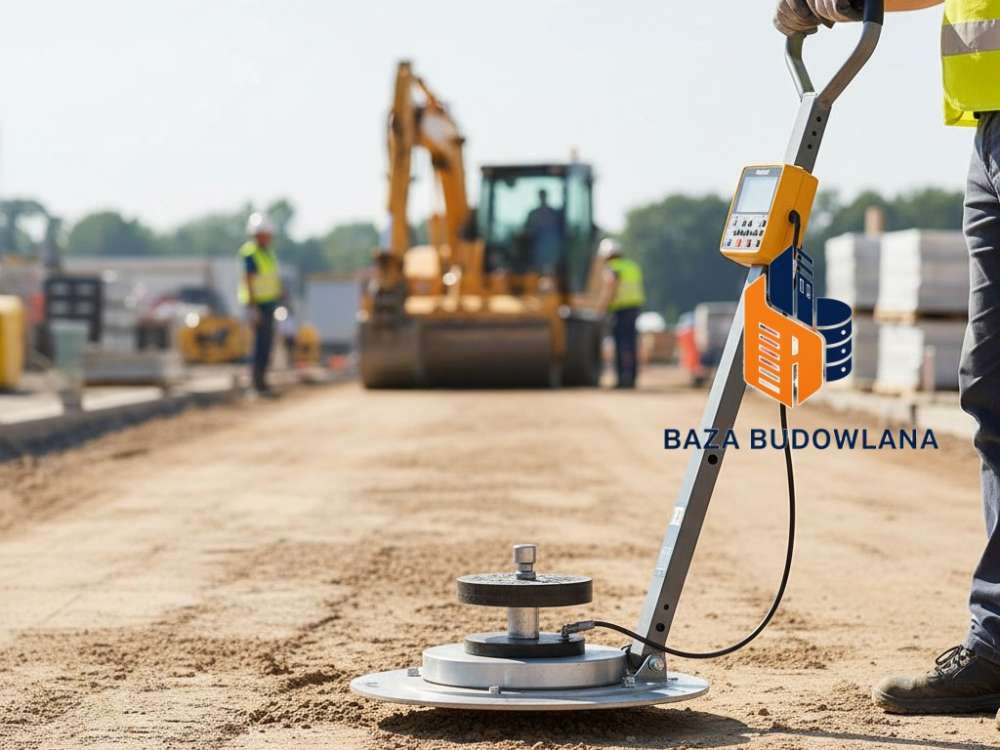

Zastosowanie lekkiej płyty dynamicznejPłyta dynamiczna to urządzenie do badania gruntu, które wykorzystuje dynamiczne obciążenie płyty o określonej powierzchni i masie, aby określić jej ugięcie. Zmiana ugięcia płyty jest następnie wykorzystywana do wyznaczenia właściwości mechanicznych gruntu, takich jak moduł odkształcenia, wskaźnik zagęszczenia lub nośność. pozwala na błyskawiczne określenie dynamicznego modułu odkształcenia (Evd). Jest to metoda nieodzowna przy odbiorach robót w wykopach fundamentowych oraz przy budowie nasypów drogowych, gdzie liczy się czas i precyzja. Dzięki mobilności urządzenia możliwe jest sprawdzenie zagęszczenia w miejscach trudno dostępnych, takich jak zasypki rurociągów czy wąskie wykopy pod ławy fundamentowe.
Systematyczna weryfikacja zagęszczenia przed wykonaniem posadowienia bezpośredniego lub kolejnych warstw drogi pozwala na bieżąco korygować proces technologiczny. W przypadku stwierdzenia zbyt niskich parametrów, wykonawca jest zobligowany do dozęszczenia gruntu lub wymiany materiału jeszcze przed wykonaniem kosztownych robót żelbetowych czy bitumicznych, co w ostatecznym rozrachunku optymalizuje koszty i zapewnia bezpieczeństwo konstrukcji.
