Definicja i cel badań nieniszczących betonu

Badania nieniszczące (ang. Non-Destructive Testing – NDT) w technologii betonu stanowią zespół metod diagnostycznych pozwalających na ocenę parametrów fizyczno-mechanicznych materiału oraz detekcję wad wewnętrznych bez naruszania integralności strukturalnej elementu konstrukcyjnego. Głównym celem stosowania metod NDT jest określenie parametrów takich jak wytrzymałość na ściskanie, jednorodność betonu, grubość otuliny zbrojenia, a także lokalizacja ewentualnych nieciągłości, takich jak raki, kawerny czy zarysowania.

W diagnostyce budowlanej badania te są niezbędne przy ocenie stanu technicznego obiektów istniejących, weryfikacji jakości wykonawstwa nowych konstrukcji oraz podczas monitorowania procesów degradacyjnych zachodzących w czasie eksploatacji. Pozwalają one na uzyskanie szerokiej bazy danych statystycznych przy relatywnie niskim nakładzie czasu i kosztów w porównaniu do metod niszczących (np. pobierania odwiartów rdzeniowych).

Klasyfikacja metod badawczych

Metody badań betonu w konstrukcjach dzieli się na trzy główne grupy, biorąc pod uwagę stopień ingerencji w strukturę materiału:

• Metody nieniszczące (NDT): Nie powodują żadnych uszkodzeń powierzchni ani wnętrza betonu (np. metody ultradźwiękowe, sklerometryczne, radiometryczne).
• Metody mało niszczące (MDT - Minor Destructive Testing): Powodują niewielkie, lokalne uszkodzenia powierzchniowe, które wymagają jedynie kosmetycznej naprawy (np. metoda pull-offBadanie Pull Off (badanie przyczepności na odrywanie) mierzy siłę potrzebną do oddzielenia powłoki od podłoża za pomocą stalowego lub aluminiowego „grzybka” (dolly) przyklejanego klejem epoksydowym. Metoda ta pozwala ocenić jakość wykonania i trwałość powłok ochronnych, wykończeniowych oraz naprawczych na różnych podłożach (beton, stal, materiały ceramiczne), pull-out, metoda penetracji trzpienia).
• Metody niszczące (DT): Polegają na pobraniu próbek z konstrukcji (odwierty rdzeniowe) i ich badaniu w maszynie wytrzymałościowej do zniszczenia.

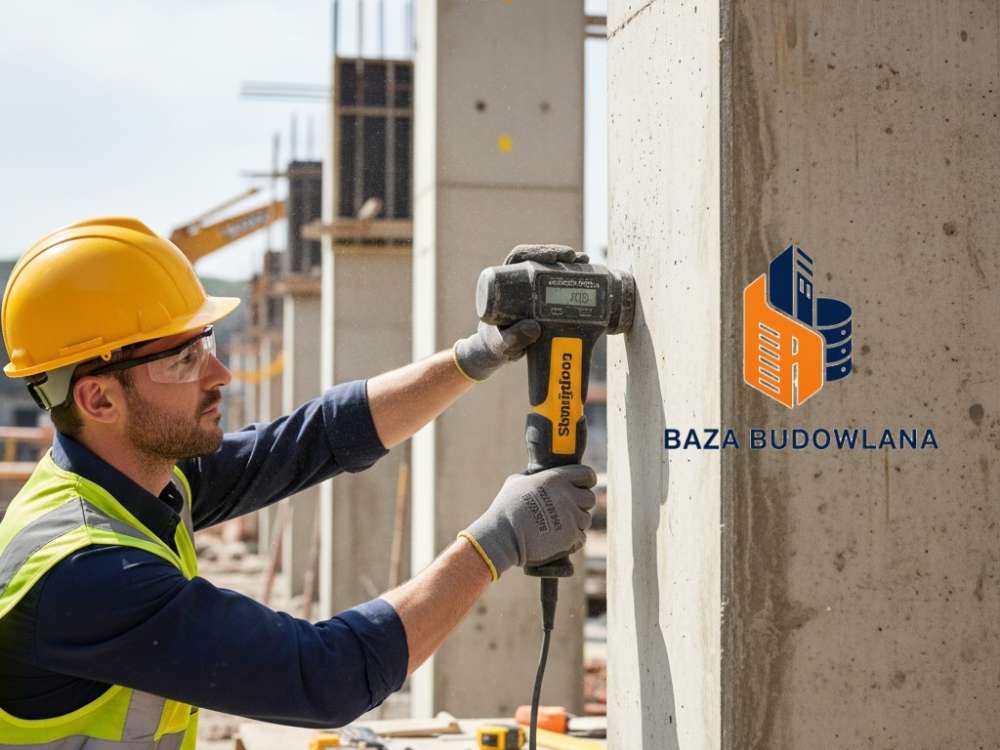

Metoda sklerometrycznaBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. (Młotek SchmidtaMechaniczny młotek Shmidta typ N, inaczej sklerometr Schmidta to budowlane urządzenie pomiarowe do badania wytrzymałości betonu na ściskanie. Klasyczny Młotek Schmidta typ N. Prosta budowa urządzenia (nie wymaga baterii) gwarantuje ciąglą gotowość do pracy.)

Metoda sklerometrycznaBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. jest najpowszechniej stosowaną techniką nieniszczącą, opartą na pomiarze liczby odbicia (L). Zasada działania polega na uderzeniu w powierzchnię betonu masy uderzającej o określonej energii, a następnie pomiarze wartości odbicia tej masy od powierzchni.

Wartość liczby odbicia jest skorelowana z twardością powierzchniową betonu, co z kolei pozwala na oszacowanie wytrzymałości na ściskanie przy użyciu odpowiednich krzywych regresji (krzywych cechowania). Należy jednak uwzględnić czynniki wpływające na wynik, takie jak:

• Wilgotność powierzchniowa betonu.
• Stopień karbonatyzacji warstwy przypowierzchniowej.
• Rodzaj kruszywa i kierunek uderzenia (pionowo w górę, w dół, poziomo).
• Wiek betonu.

Metoda ultradźwiękowa

Badania ultradźwiękowe polegają na pomiarze czasu przejścia fali podłużnej przez badany element. Prędkość rozchodzenia się fali (V) zależy od modułu sprężystości oraz gęstości betonu, co pośrednio świadczy o jego wytrzymałości i jakości.

Zastosowania metody ultradźwiękowej obejmują:

1. Ocenę jednorodności betonu w elemencie.
2. Wykrywanie wad wewnętrznych (pustek, rozwarstwień).
3. Szacowanie głębokości rys powierzchniowych.
4. Monitorowanie procesu twardnienia betonu we wczesnych fazach.

Metody elektromagnetyczne i radiograficzne

W celu inwentaryzacji zbrojenia oraz oceny grubości otuliny stosuje się metody magnetyczne i elektromagnetyczne. Urządzenia te, nazywane pachometrami lub ferroskopami, działają na zasadzie indukcji magnetycznej lub prądów wirowych.

W bardziej zaawansowanej diagnostyce wykorzystuje się:

• Georadar (GPR): Pozwala na bezkontaktowe mapowanie zbrojenia, rur oraz innych instalacji zatopionych w betonie, a także na lokalizację stref o zwiększonej wilgotności.
• Radiografię (RT): Wykorzystuje promieniowanie X lub gamma do obrazowania wnętrza grubych elementów betonowych, co pozwala na precyzyjną identyfikację pęknięć i wad odlewniczych.

Zestawienie porównawcze wybranych metod NDT i MDT

Poniższa tabela przedstawia porównanie najpopularniejszych metod stosowanych w diagnostyce konstrukcji betonowych:

Zastosowanie praktyczne badań nieniszczących

Wykorzystanie metod NDT jest kluczowe w procesie utrzymania obiektów inżynierskich. Pozwalają one na szybką ocenę dużej liczby elementów, co jest niezbędne przy diagnostyce obiektów wielkogabarytowych, takich jak mosty, wiadukty, tamy czy hale przemysłowe. Dane uzyskane metodami nieniszczącymi służą jako podstawa do projektowania wzmocnień konstrukcji oraz planowania prac remontowych.

W budownictwie kubaturowym badania NDT są często stosowane w sytuacjach spornych, gdy zachodzi podejrzenie dostarczenia betonu o klasie niższej niż projektowana, a wyniki badań próbek normowych budzą wątpliwości.

Normy techniczne i regulacje prawne

Prowadzenie badań nieniszczących betonu oraz interpretacja ich wyników muszą odbywać się w oparciu o aktualne normy techniczne. Do najważniejszych dokumentów w tym zakresie należą:

• PN-EN 12504-2: Badania betonu w konstrukcjach -- Część 2: Badania nieniszczące -- Oznaczanie liczby odbicia.
• PN-EN 12504-4: Badania betonu w konstrukcjach -- Część 4: Oznaczanie prędkości impulsu ultradźwiękowego.
• PN-EN 13791: Ocena wytrzymałości betonu na ściskanie w konstrukcjach i w prefabrykowanych wyrobach betonowych.
• PN-EN 1992 (Eurokod 2): Projektowanie konstrukcji z betonu (w zakresie ogólnym dotyczącym trwałości i otulenia zbrojenia).

Należy zaznaczyć, że zgodnie z normą PN-EN 13791, wiarygodna ocena wytrzymałości betonu w konstrukcji metodami nieniszczącymi wymaga zazwyczaj kalibracji za pomocą wyników uzyskanych z odwiertów rdzeniowych, co pozwala na stworzenie specyficznej dla danego obiektu korelacji (tzw. metoda kombinowana).
