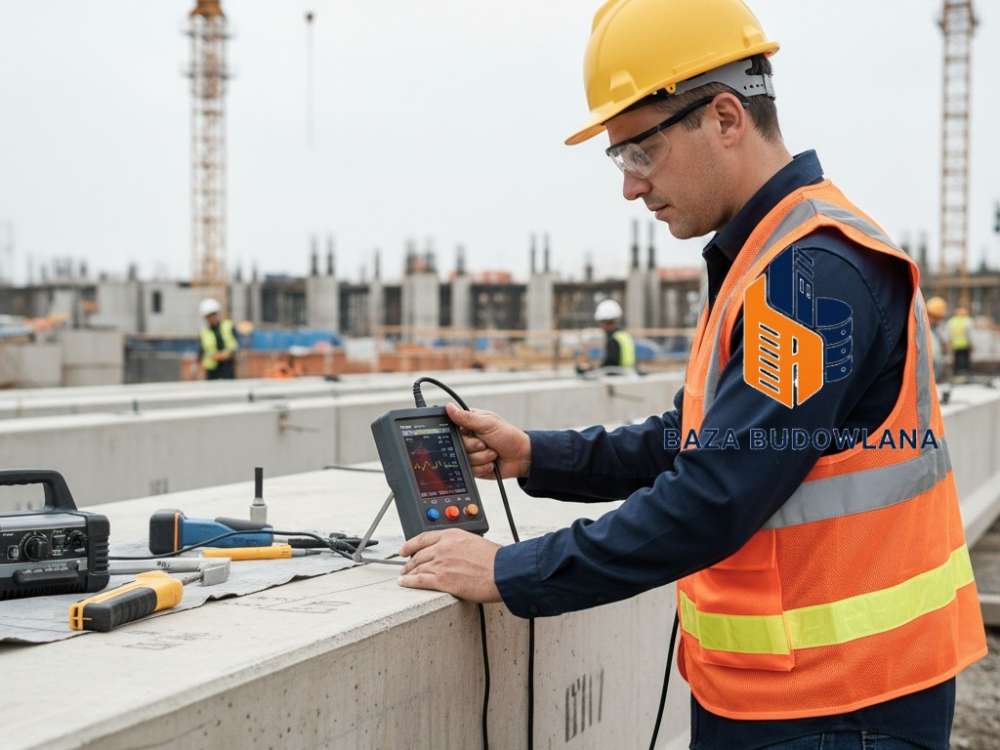

Badania nieniszczące (NDT) w diagnostyce budowlanej i inżynierii lądowej

Badania nieniszczące (ang. Non-Destructive Testing – NDT) stanowią zbiór metod diagnostycznych pozwalających na uzyskanie informacji o stanie fizycznym, parametrach technicznych oraz ewentualnych wadach strukturalnych materiałów, elementów i całych obiektów budowlanych bez powodowania jakichkolwiek zmian w ich właściwościach użytkowych. W przeciwieństwie do badań niszczących (DT), procedury NDT nie naruszają integralności badanej struktury, co umożliwia ich wielokrotne powtarzanie na tym samym elemencie w trakcie całego cyklu życia obiektu.

W inżynierii lądowej badania te są kluczowym narzędziem wykorzystywanym w procesie kontroli jakości robót budowlanych, monitorowania stanu technicznego infrastruktury oraz podczas wykonywania ekspertyz technicznych obiektów przeznaczonych do modernizacji lub remontu.

Klasyfikacja i charakterystyka metod badań nieniszczących

Dobór odpowiedniej techniki NDT zależy od rodzaju materiału (beton, stal, drewno, kompozyty), dostępności powierzchni badanej oraz rodzaju poszukiwanych defektów. Poniżej przedstawiono podstawowe metody stosowane w nowoczesnym budownictwie:

• Badania wizualne (VT): Stanowią fundament każdej diagnostyki. Polegają na bezpośredniej ocenie powierzchni elementu przez wykwalifikowanego inspektora, często przy użyciu przyrządów optycznych (lupy, endoskopy, wideoboroskopy). Pozwalają na wykrycie pęknięć, korozji, wycieków oraz odkształceń geometrycznych.
• Badania ultradźwiękowe (UT): Wykorzystują zjawisko propagacji fal mechanicznych o wysokiej częstotliwości. Umożliwiają wykrywanie wad wewnętrznych (pustek, rozwarstwień), pomiar grubości elementów oraz ocenę jednorodności i wytrzymałości betonu.
• Badania magnetyczno-proszkowe (MT): Stosowane wyłącznie do materiałów ferromagnetycznych (stal konstrukcyjna). Metoda ta pozwala na precyzyjne lokalizowanie nieciągłości powierzchniowych i podpowierzchniowych poprzez analizę zaburzeń pola magnetycznego.
• Badania penetracyjne (PT): Wykorzystują zjawisko kapilarności. Poprzez naniesienie specjalnego penetrantu na powierzchnię, możliwe jest uwidocznienie mikropęknięć i porowatości otwartych, które są niewidoczne gołym okiem.
• Metoda radiograficzna (RT): Opiera się na wykorzystaniu promieniowania rentgenowskiego (X) lub gamma, które przenika przez badany obiekt i jest rejestrowane na błonie lub detektorze cyfrowym. Pozwala na obrazowanie wnętrza konstrukcji, np. układu zbrojenia w betonie lub ciągłości iniekcji w kanałach sprężających.
• Metoda sklerometrycznaBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. (Młotek SchmidtaMechaniczny młotek Shmidta typ N, inaczej sklerometr Schmidta to budowlane urządzenie pomiarowe do badania wytrzymałości betonu na ściskanie. Klasyczny Młotek Schmidta typ N. Prosta budowa urządzenia (nie wymaga baterii) gwarantuje ciąglą gotowość do pracy.): Najpopularniejsza metoda nieniszcząca w diagnostyce betonu. Polega na pomiarze energii odbicia bijaka od powierzchni, co po skalibrowaniu pozwala oszacować wytrzymałość betonu na ściskanie.
• Metoda georadarowa (GPR): Wykorzystuje fale elektromagnetyczne do bezinwazyjnego profilowania struktur. Służy do lokalizacji zbrojenia, instalacji podziemnych oraz wykrywania wilgoci i pustek w gruncie lub murach.

Porównanie wybranych metod diagnostycznych

Poniższa tabela przedstawia zestawienie wybranych metod NDT pod kątem ich zdolności detekcyjnych oraz głównych obszarów zastosowania w budownictwie.

Zastosowanie badań NDT w procesach budowlanych

Wykorzystanie badań nieniszczących jest niezbędne w wielu aspektach nowoczesnej inżynierii lądowej. Do kluczowych obszarów aplikacji należą:

1. Kontrola jakości w trakcie budowy: Weryfikacja poprawności wykonania złączy spawanych w konstrukcjach stalowych, sprawdzanie grubości otuliny betonowej oraz lokalizacja zbrojenia przed wierceniem otworów technologicznych.
2. Ocena stanu technicznego konstrukcji istniejących: Diagnostyka mostów, wiaduktów i hal przemysłowych w celu wykrycia ukrytych procesów korozyjnych lub uszkodzeń zmęczeniowych.
3. Badania poawaryjne: Analiza przyczyn katastrof budowlanych lub uszkodzeń wynikłych z pożarów, trzęsień ziemi czy przeciążeń.
4. Monitoring obiektów zabytkowych: Bezinwazyjna ocena stanu murów i fundamentów bez naruszania historycznej tkanki obiektu.

Normy techniczne i wymagania certyfikacyjne

Skuteczność i wiarygodność badań NDT zależą od ścisłego przestrzegania procedur znormalizowanych oraz kwalifikacji personelu. W Polsce i Europie kluczowe znaczenie mają następujące uregulowania:

• PN-EN ISO 9712: Określa zasady certyfikacji personelu przeprowadzającego badania nieniszczące (poziomy 1, 2 i 3).
• PN-EN 13791: Norma dotycząca oceny wytrzymałości betonu na ściskanie w konstrukcjach (obejmuje metody nieniszczące i niszczące).
• PN-EN ISO 17635: Zasady ogólne dotyczące badań nieniszczących złączy spawanych w metalach.
• PN-EN 12504-2: Szczegółowe wytyczne dotyczące badania betonu za pomocą liczby odbicia (młotek SchmidtaMechaniczny młotek Shmidta typ N, inaczej sklerometr Schmidta to budowlane urządzenie pomiarowe do badania wytrzymałości betonu na ściskanie. Klasyczny Młotek Schmidta typ N. Prosta budowa urządzenia (nie wymaga baterii) gwarantuje ciąglą gotowość do pracy.).

Właściwa interpretacja wyników badań NDT wymaga nie tylko znajomości aparatury, ale przede wszystkim głębokiej wiedzy z zakresu inżynierii materiałowej i mechaniki konstrukcji, co pozwala na trafną ocenę bezpieczeństwa użytkowania obiektu budowlanego.
