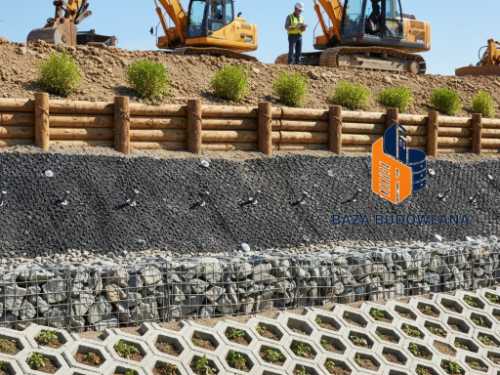

Wprowadzenie do problematyki stabilizacji i ochrony przeciwerozyjnej skarp
Zapewnienie długofalowej stateczności skarp oraz ich ochrona przed procesami erozyjnymi stanowią fundamentalne zagadnienie w nowoczesnym budownictwie inżynieryjnym. Prawidłowe wzmocnienie skarpy jest procesem niezbędnym w sytuacjach, gdy występuje ryzyko osuwisk, wymywania cząstek gruntu przez wody opadowe lub gdy geometria nasypu przekracza naturalny kąt stoku dla danego rodzaju gruntu. Wybór między siatką na skarpy a geokratą zależy od parametrów geotechnicznych podłoża, kąta nachylenia oraz przewidywanych obciążeń powierzchniowych.
Definicja i przeznaczenie siatek na skarpy
Siatki na skarpy, często utożsamiane z matami przeciwerozyjnymi, są wyrobami płaskimi o strukturze otwartej, których głównym zadaniem jest powierzchniowa ochrona gruntu przed erozją wodną i wietrzną. Wyróżnia się dwa podstawowe rodzaje tych produktów:
- Siatki naturalne (biomaty): wykonane z włókien biodegradowalnych, takich jak kokos, juta czy słoma. Często występują jako biowłókninaBiowłóknina, inaczej mata z nasionami traw, trawa na macie, biomata lub ekomata, to biodegradowalna mata z wszytymi nasionami trawy, służy do umacniania, zadarniania i zazieleniania skarp, stabilizacji gruntu, skarp i nasypów, poboczy dróg i autostrad, jak również do zakładania wysokiej jakości trawników dywanowych z mieszankami traw ogrodowych. z nasionami traw, co pozwala na szybką renowację szaty roślinnej. Ich trwałość wynosi zazwyczaj od 2 do 5 lat, co jest okresem wystarczającym do pełnego ukorzenienia się roślinności.
- Siatki syntetyczne (geomaty): produkowane z polimerów (np. polipropylen, polietylen, poliamid). Są odporne na procesy gnilne i promieniowanie UV, zapewniając stałą ochronę w miejscach szczególnie narażonych na trudne warunki atmosferyczne.
Zastosowanie siatek jest zalecane głównie na skarpach o umiarkowanym nachyleniu, g
dzie k
luczowym celem jest stabilizacja warstwy humusu i wsparcie rozwoju wegetacji, która w sposób naturalny przejmie funkcję stabilizatora powierzchniowego.
Geokrata komórkowaGeokrata komórkowa określana jest także jako geosiatka komórkowa, geomaterac lub po prostu geokrata. Jest to geosyntetyk stosowany w różnych dziedzinach budownictwa i inżynierii. Składa się z plastikowych komórek połączonych w regularną siatkę, tworząc trwałą i wytrzymałą przestrzenną strukturę w kształcie plastra miodu. – zaawansowana technologia wzmocnienia gruntu
Geokrata komórkowaGeokrata komórkowa określana jest także jako geosiatka komórkowa, geomaterac lub po prostu geokrata. Jest to geosyntetyk stosowany w różnych dziedzinach budownictwa i inżynierii. Składa się z plastikowych komórek połączonych w regularną siatkę, tworząc trwałą i wytrzymałą przestrzenną strukturę w kształcie plastra miodu. (geocell), zaliczana do szerokiej grupy geosyntetyków definiowanych zgodnie z normą PN-EN ISO 10318, to trójwymiarowy system komórkowy przypominający strukturą plaster miodu. Złożona z taśm polietylenowych o wysokiej gęstości (HDPE) połączonych ultradźwiękowymi zgrzewami, tworzy sztywną strukturę przestrzenną.
Mechanizm działania geokratyGeokraty, znane również jako geosiatki komórkowe, to geosyntetyki o strukturze plastra miodu, wykorzystywane w inżynierii lądowej i budownictwie do wzmacniania gruntu, stabilizacji skarp i zboczy, budowy dróg i parkingów, a także do ochrony przed erozją. opiera się na ograniczeniu bocznym (confinement) wypełnienia. Po rozłożeniu i wypełnieniu komórek materiałem sypkim (np. gruntem rodzimym, humusem, kruszywem lub betonem), powstaje kompozytowa struktura o znacznie wyższych parametrach mechanicznych niż sam materiał wypełniający. Dzięki temu geokrataGeokrata (czyli geosiatka komórkowa) to przestrzenny geosyntetyk zbudowany z komórek. Geokrata po rozłożeniu przypomina swoim wyglądem plaster miodu. Podstawowe cele stosowania geokraty to: wzmacnianie słabych podłoży gruntowych, zbrojenie skarp i zboczy, wzmocnienie nawierzchni i zapobieganie erozji gruntu. Zastosowanie geosiatki komórkowej pozwala na uzyskanie założonych funkcji z zachowaniem poszanowania środowiska naturalnego. pozwala na:
- Redukcję naprężeń pionowych poprzez ich dystrybucję na większą powierzchnię.
- Zwiększenie stateczności zboczy o dużym kącie nachylenia (nawet powyżej 45 stopni).
- Zapobieganie zsuwaniu się warstwy wierzchniej gruntu po podłożu o niskiej szorstkości.
Porównanie techniczne: Siatka vs GeokrataGeokrata (czyli geosiatka komórkowa) to przestrzenny geosyntetyk zbudowany z komórek. Geokrata po rozłożeniu przypomina swoim wyglądem plaster miodu. Podstawowe cele stosowania geokraty to: wzmacnianie słabych podłoży gruntowych, zbrojenie skarp i zboczy, wzmocnienie nawierzchni i zapobieganie erozji gruntu. Zastosowanie geosiatki komórkowej pozwala na uzyskanie założonych funkcji z zachowaniem poszanowania środowiska naturalnego.
Wybór optymalnego rozwiązania wymaga analizy kluczowych parametrów technicznych i eksploatacyjnych. Poniższa tabela przedstawia porównanie obu technologii:
Metody montażu i wytyczne wykonawcze
Prawidłowe wykonanie umocnienia wymaga zachowania reżimu technologicznego. W przypadku siatek przeciwerozyjnych kluczowe jest zapewnienie ciągłości poprzez stosowanie zakładów (zazwyczaj 10-20 cm) oraz gęste szpilkowanie, zapobiegające podrywaniu maty przez wiatr lub wodę.
Wzmocnienie skarpy przy użyciu geokratyGeokraty, znane również jako geosiatki komórkowe, to geosyntetyki o strukturze plastra miodu, wykorzystywane w inżynierii lądowej i budownictwie do wzmacniania gruntu, stabilizacji skarp i zboczy, budowy dróg i parkingów, a także do ochrony przed erozją. wymaga głębszego zakotwienia. Na koronie skarpy wykonuje się tzw. zamek (rów kotwiący), w którym mocowana jest górna krawędź geokratyGeokraty, znane również jako geosiatki komórkowe, to geosyntetyki o strukturze plastra miodu, wykorzystywane w inżynierii lądowej i budownictwie do wzmacniania gruntu, stabilizacji skarp i zboczy, budowy dróg i parkingów, a także do ochrony przed erozją.. Stabilność sekcji zapewniają kotwy rozmieszczone zgodnie z projektem technicznym (zazwyczaj w schemacie 1-2 szt./m²). Wypełnienie komórek powinno odbywać się od góry do dołu nasypu, aby uniknąć deformacji struktury geosyntetyku.
Normy techniczne i kryteria doboru
Projektowanie i stosowanie geosyntetyków do stabilizacji skarp musi być zgodne z obowiązującymi normami technicznymi, które określają wymagane właściwości materiałowe:
- PN-EN ISO 10319: Wyznaczanie właściwości mechanicznych przy rozciąganiu.
- PN-EN ISO 12236: Badanie odporności na przebicie statyczne (metoda CBR) – istotne przy stosowaniu kruszyw ostrokrawędziowych.
- PN-EN ISO 13433: Odporność na przebicie dynamiczne (badanie spadającym stożkiem).
- PN-EN ISO 12956: Wyznaczanie charakterystycznej wielkości porów (istotne dla funkcji filtracyjnych siatek).
Podsumowując, siatka na skarpySiatka na skarpy często nazywana siatką przeciwerozyjną lub siatką geotechniczną, jest materiałem stosowanym do stabilizacji skarp, nasypów i innych pochyłych terenów. Jest wykonana z różnych materiałów, takich jak stal, polipropylen, poliester, czy materiały biodegradowalne, i ma na celu zapobieganie erozji gleby, osuwaniu się ziemi oraz wspieranie roślinności na stromych powierzchniach. jest rozwiązaniem ekonomicznym i wystarczającym w przypadku łagodnych zboczy, gdzie priorytetem jest ochrona przed wypłukiwaniem nasion i humusu. Geokrata komórkowaGeokrata komórkowa określana jest także jako geosiatka komórkowa, geomaterac lub po prostu geokrata. Jest to geosyntetyk stosowany w różnych dziedzinach budownictwa i inżynierii. Składa się z plastikowych komórek połączonych w regularną siatkę, tworząc trwałą i wytrzymałą przestrzenną strukturę w kształcie plastra miodu. stanowi natomiast zaawansowane rozwiązanie inżynieryjne, niezbędne przy stabilizacji stromych nasypów, gruntów o słabej nośności oraz w miejscach narażonych na intensywne oddziaływania mechaniczne.
