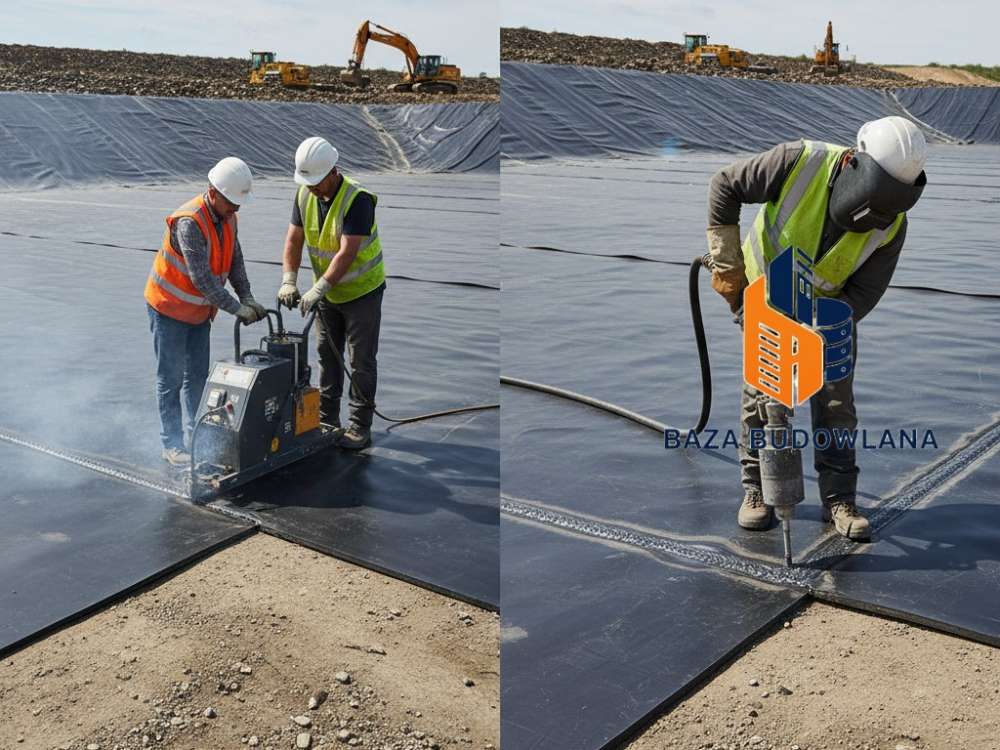

Porównanie metod łączenia geomembran: Zgrzewanie klinowe vs. ekstruzyjne – co wybrać?

Charakterystyka technologii łączenia geomembran polimerowych

W budownictwie inżynieryjnym, szczególnie w obszarze hydrotechniki i ochrony środowiska, kluczowym zagadnieniem jest zapewnienie ciągłości i szczelności barier syntetycznych. Geomembrany PEHDGeomembrany PEHD (Polietylen wysokiej gęstości) to syntetyczne, nieprzepuszczalne folie wykonane z polietylenu o wysokiej gęstości, membrany izolacyjne. Dzięki swoim wyjątkowym właściwościom fizycznym i chemicznym są idealnym materiałem do izolacji i uszczelniania w różnorodnych projektach inżynierskich. (polietylen o wysokiej gęstości) stanowią standard w uszczelnianiu składowisk odpadów, zbiorników retencyjnych oraz wałów przeciwpowodziowych. Ze względu na wysoką odporność chemiczną i mechaniczną tego materiału, proces łączenia poszczególnych arkuszy musi być przeprowadzony z zachowaniem rygorystycznych parametrów termicznych i dociskowych. Dobór odpowiedniej metody – zgrzewania klinowego lub ekstruzyjnego – jest determinowany geometrią obiektu, warunkami terenowymi oraz wymogami projektu technicznego w zakresie kontroli jakości.

Zgrzewanie klinowe (Hot Wedge Welding) – Mechanizm i zastosowanie

Zgrzewanie klinowe jest podstawową metodą łączenia geomembran na długich, prostoliniowych odcinkach. Proces ten opiera się na wykorzystaniu urządzenia samojezdnego wyposażonego w podgrzewany elektrycznie klin oraz system rolek dociskowych. Klin wsuwany jest pomiędzy dwa zakładające na siebie arkusze geomembranyGeomembrany to syntetyczne folie uszczelniające (HDPE, PVC, EPDM, PP i kompozyty) stosowane do izolacji zbiorników, składowisk, kanałów i innych obiektów wymagających szczelności; wybór materiału i poprawny montaż decydują o trwałości systemu., doprowadzając powierzchnie styku do stanu plastycznego, a następnie rolki scalają materiał w jednolitą strukturę.

Kluczowe cechy zgrzewania klinowego obejmują:

• Podwójny zgrzew z kanałem próbnym: Standardem w projektach strategicznych jest wykonywanie zgrzewu dwuścieżkowego. Pusta przestrzeń (kanał) pomiędzy ścieżkami umożliwia przeprowadzenie pneumatycznej próby szczelności pod wysokim ciśnieniem.
• Wysoka wydajność: Automatyzacja procesu pozwala na uzyskanie dużych postępów prac przy zachowaniu stałych parametrów zgrzewania (temperatury i prędkości).
• Minimalizacja błędu ludzkiego: Dzięki elektronicznej kontroli parametrów w nowoczesnych zgrzewarkach, ryzyko przegrzania lub niedogrzania materiału jest zminimalizowane.

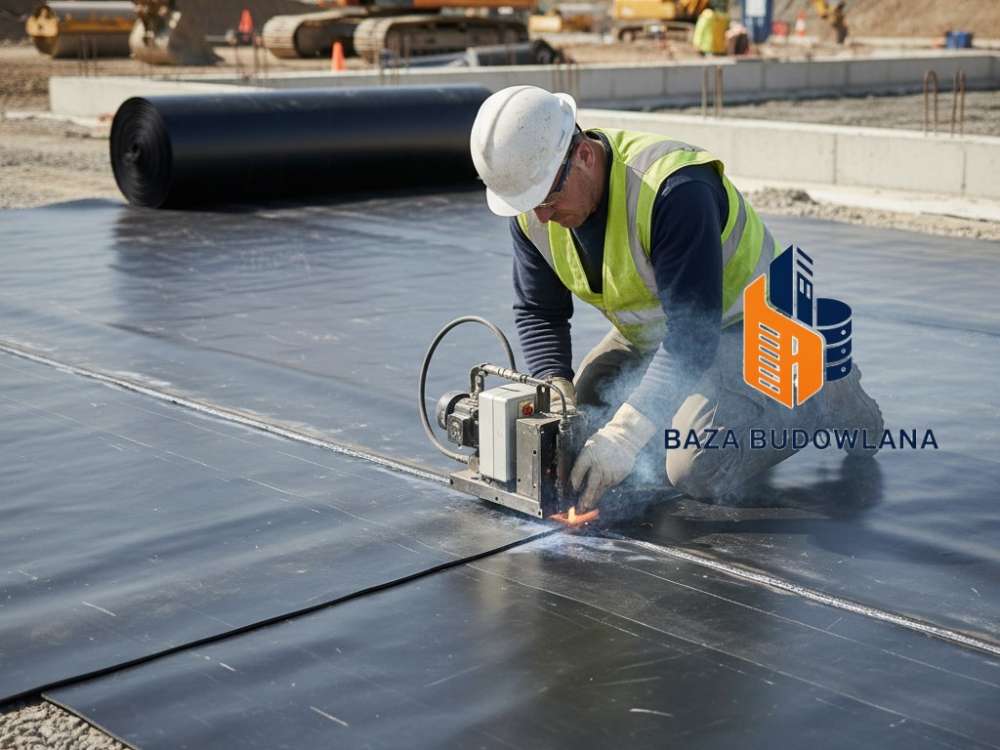

Zgrzewanie ekstruzyjne (Extrusion Welding) – Specyfika i detale

Zgrzewanie ekstruzyjne, zwane również wytłaczaniem, polega na nanoszeniu stopionego spoiwa (w postaci drutu spawalniczego lub granulatu o składzie identycznym z geomembraną) na uprzednio przygotowane i podgrzane gorącym powietrzem krawędzie łączonych elementów. Jest to metoda ręczna lub półautomatyczna, wymagająca wysokich kwalifikacji operatora zgodnie z normą EN 13067.

Zastosowanie zgrzewania ekstruzyjnego jest niezbędne w następujących przypadkach:

• Łączenie z elementami betonowymi i stalowymi: Wykonywanie obróbek przy przepustach rurowych, studniach czy ścianach oporowych.
• Naprawy i łatanie: Usuwanie uszkodzeń mechanicznych (przebić) oraz uszczelnianie miejsc trudno dostępnych dla automatów klinowych.
• Łączenia detali: Zgrzewanie w narożnikach, na załamaniach terenu oraz przy łączeniu geomembranyGeomembrany to syntetyczne folie uszczelniające (HDPE, PVC, EPDM, PP i kompozyty) stosowane do izolacji zbiorników, składowisk, kanałów i innych obiektów wymagających szczelności; wybór materiału i poprawny montaż decydują o trwałości systemu. z kołnierzami uszczelniającymi.

Porównanie techniczne metod: Zgrzewanie klinowe vs. ekstruzyjne

Poniższa tabela przedstawia zestawienie parametrów technicznych i operacyjnych obu metod, co pozwala na optymalny wybór technologii w zależności od specyfiki prac hydroizolacyjnych.

Kryteria doboru metody – Co wybrać?

W profesjonalnym wykonawstwie wybór metody nie jest alternatywą typu "albo-albo", lecz wynika z komplementarności obu technologii. W projektach o wysokim rygorze bezpieczeństwa, takich jak uszczelnianie składowisk odpadów niebezpiecznych, dominującą metodą musi być zgrzewanie klinowe ze względu na możliwość obiektywnej weryfikacji szczelności na całej długości złącza za pomocą próby ciśnieniowej.

Zgrzewanie ekstruzyjne wybiera się w sytuacjach, gdzie geometria uniemożliwia wprowadzenie automatu klinowego. Należy jednak pamiętać, że zgrzew ekstruzyjny wprowadza większą ilość ciepła do materiału bazowego, co przy niewłaściwym wykonaniu może prowadzić do powstania naprężeń termicznych. Dlatego też, wszędzie tam, gdzie jest to możliwe, należy dążyć do maksymalizacji udziału zgrzewów klinowych w ogólnej długości połączeń.

Normy techniczne i kontrola jakości

Procesy łączenia geomembran podlegają ścisłym procedurom kontrolnym, opisanym w polskich i europejskich normach technicznych. Do najważniejszych aspektów należą:

1. Kwalifikacje personelu: Zgrzewacze powinni posiadać aktualne uprawnienia wydane przez jednostki certyfikowane (np. UDT lub instytuty branżowe) zgodnie z normą PN-EN 13067.
2. Badania niszczące: Pobieranie próbek z wykonanych zgrzewów w celu przeprowadzenia testów na ścinanie i odrywanie (zgodnie z ASTM D6392 lub normami serii ISO).
3. Badania nieniszczące: Wspomniane wcześniej próby ciśnieniowe w kanale zgrzewu klinowego oraz próby próżniowe (z użyciem dzwonu próżniowego) dla zgrzewów ekstruzyjnych.
4. Dokumentacja powykonawcza: Każdy zgrzew powinien posiadać swój unikalny numer, przypisanego operatora oraz parametry (temperatura, docisk, prędkość) zarejestrowane w protokole zgrzewania.

Zastosowanie profesjonalnego sprzętu oraz przestrzeganie reżimów technologicznych gwarantuje, że bariera syntetyczna zachowa swoją szczelność przez kilkadziesiąt lat eksploatacji, stanowiąc skuteczne zabezpieczenie przed migracją substancji niebezpiecznych do środowiska gruntowo-wodnego.
