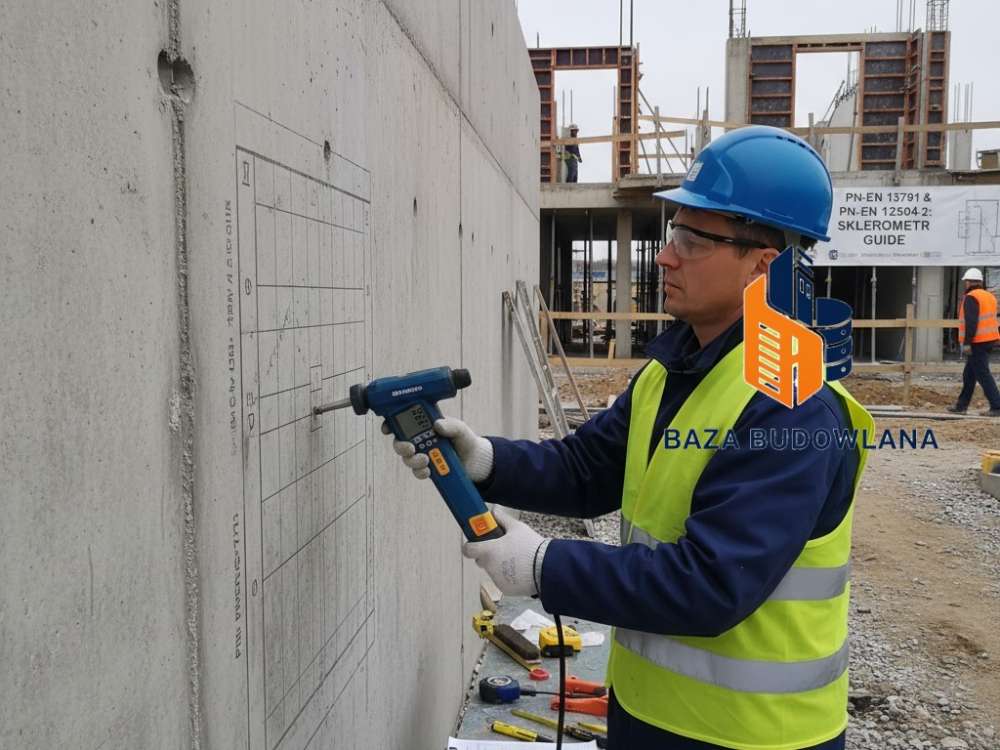

Normy PN-EN 13791 oraz PN-EN 12504-2 w badaniach sklerometrycznych – fundament rzetelnej oceny betonu
Badania nieniszczące (NDT) stanowią kluczowy element diagnostyki konstrukcji żelbetowych. Wśród nich najpowszechniej stosowana jest metoda sklerometrycznaBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. , wykorzystująca tzw. młotek SchmidtaMechaniczny młotek Shmidta typ N, inaczej sklerometr Schmidta to budowlane urządzenie pomiarowe do badania wytrzymałości betonu na ściskanie. Klasyczny Młotek Schmidta typ N. Prosta budowa urządzenia (nie wymaga baterii) gwarantuje ciąglą gotowość do pracy.. Aby jednak wynik badania nie był jedynie szacunkową wartością, lecz wiarygodnym parametrem technicznym, proces pomiarowy musi ściśle odpowiadać wymogom europejskich norm. W polskim systemie prawnym i technicznym kluczową rolę odgrywają dwie normy: PN-EN 12504-2, która określa procedurę wykonywania badania, oraz PN-EN 13791, definiująca zasady interpretacji wyników i oszacowania wytrzymałości betonu w konstrukcji (in-situ).
Zrozumienie wzajemnych relacji między tymi dokumentami jest niezbędne dla każdego inżyniera, kierownika budowy czy diagnosty konstrukcji. Poniżej przedstawiamy szczegółową analizę wymagań normatywnych w zakresie liczby uderzeń, rozmieszczenia punktów oraz kalibracji urządzeń.
Wymagania normatywne dotyczące liczby uderzeń w serii pomiarowej
Zgodnie z normą PN-EN 12504-2, wynik badania sklerometrycznego dla danego obszaru badawczego nie jest pojedynczym odbiciem, lecz wartością wyznaczoną z serii uderzeń. Norma precyzuje, że w celu uzyskania reprezentatywnego wyniku dla jednej strefy badawczej należy wykonać co najmniej 9 odczytów. W praktyce inżynierskiej często wykonuje się ich od 10 do 12, aby zwiększyć precyzję statystyczną.
Kluczowym aspektem jest sposób procedowania z uzyskanymi wynikami (tzw. liczbami odbicia "R"):
- Weryfikacja spójności: Po wykonaniu serii uderzeń należy wyznaczyć medianę lub średnią (zależnie od specyfikacji sprzętu i metodyki przyjętej w projekcie).
- Odrzucanie wyników skrajnych: Jeśli więcej niż 20% odczytów w serii różni się od mediany o więcej niż 6 jednostek (w skali liczby odbicia), całą serię należy uznać za nieważną i powtórzyć badanie w nowym, sąsiednim miejscu.
- Wpływ normy PN-EN 13791: Norma ta wskazuje, jak te uśrednione wyniki przekładać na klasę wytrzymałości betonu. Podkreśla ona, że liczba uderzeń musi być wystarczająca, aby zminimalizować błąd standardowy estymacji wytrzymałości.
Zasady rozmieszczania punktów pomiarowych na elemencie konstrukcyjnym
Prawidłowe rozmieszczenie punktów pomiarowych ma na celu wyeliminowanie wpływu lokalnych niejednorodności betonu, takich jak obecność grubego kruszywa tuż pod powierzchnią czy bliskość zbrojenia. Norma PN-EN 12504-2 narzuca rygorystyczne wytyczne w tym zakresie:
Geometria siatki pomiarowej
Punkty pomiarowe powinny tworzyć regularną siatkę w obrębie tzw. obszaru badawczego (zazwyczaj jest to kwadrat o boku ok. 300 mm). Odległość między poszczególnymi punktami uderzeń nie może być mniejsza niż 25 mm. Ważne jest również zachowanie odpowiedniego dystansu od krawędzi elementu – minimum 25 mm (choć zaleca się 50 mm), aby uniknąć efektu "krawędziowego", który mógłby zaniżyć wynik z powodu mniejszej sztywności naroża.
Przygotowanie podłoża
Należy pamiętać, że młotek SchmidtaMechaniczny młotek Shmidta typ N, inaczej sklerometr Schmidta to budowlane urządzenie pomiarowe do badania wytrzymałości betonu na ściskanie. Klasyczny Młotek Schmidta typ N. Prosta budowa urządzenia (nie wymaga baterii) gwarantuje ciąglą gotowość do pracy. mierzy twardość powierzchniową. Dlatego też punkty pomiarowe muszą być rozmieszczone na powierzchniach:
- Oczyszczonych: Należy usunąć warstwy malarskie, tynki oraz luźne frakcje betonu.
- Zeszlifowanych: Użycie kamienia karborundowego (zazwyczaj dołączonego do urządzenia) jest obowiązkowe w celu usunięcia zwęglonej warstwy betonu (karbonatyzacja), która jest naturalnie twardsza i mogłaby zawyżyć wynik.
- Gładkich: Punkty nie mogą wypadać w rakach, gniazdach żwirowych ani na dużych ziarnach kruszywa wystających ponad powierzchnię matrycy cementowej.
Wzorcowanie i kalibracja urządzenia zgodnie z przepisami
Wiarygodność badania sklerometrycznego zależy od sprawności mechanicznej młotka. Norma PN-EN 12504-2 kładzie ogromny nacisk na regularną kontrolę urządzenia. Należy rozróżnić dwa pojęcia: bieżące sprawdzanie oraz okresowe wzorcowanie.
Sprawdzanie na kowadełku kontrolnym
Przed każdą serią pomiarową oraz po jej zakończeniu, diagnosta powinien dokonać sprawdzenia młotka na specjalnym stalowym kowadełku wzorcowym o określonej masie i twardości (zazwyczaj o masie min. 16 kg). Liczba odbicia na kowadełku jest ściśle określona przez producenta urządzenia (najczęściej jest to wartość 80 +/- 2 jednostki). Jeśli wynik odbiega od normy, urządzenie nie nadaje się do użytku i wymaga serwisu.
Okresowe wzorcowanie (kalibracja)
Zgodnie z wymogami prawnymi i normatywnymi, młotek SchmidtaMechaniczny młotek Shmidta typ N, inaczej sklerometr Schmidta to budowlane urządzenie pomiarowe do badania wytrzymałości betonu na ściskanie. Klasyczny Młotek Schmidta typ N. Prosta budowa urządzenia (nie wymaga baterii) gwarantuje ciąglą gotowość do pracy. powinien przechodzić okresowe wzorcowanie w akredytowanym laboratorium lub u producenta. Standardowo przyjmuje się, że kalibracja powinna odbywać się raz w roku lub po wykonaniu określonej liczby uderzeń (np. 1000-2000), a także po każdej naprawie urządzenia. Dokumentacja z takiego wzorcowania jest niezbędnym załącznikiem do protokołu z badań konstrukcji, stanowiąc dowód na zachowanie spójności pomiarowej.
Podsumowanie
Przestrzeganie norm PN-EN 13791 oraz PN-EN 12504-2 w badaniach sklerometrycznych to nie tylko formalność, ale gwarancja bezpieczeństwa konstrukcji. Poprawna liczba uderzeń, precyzyjne rozmieszczenie punktów na przygotowanej powierzchni oraz dbałość o regularną kalibrację sprzętu pozwalają na rzetelną ocenę stanu technicznego betonu. Wszelkie odstępstwa od tych procedur mogą prowadzić do błędnych wniosków, co w budownictwie wiąże się z ryzykiem kosztownych błędów projektowych lub wykonawczych.
