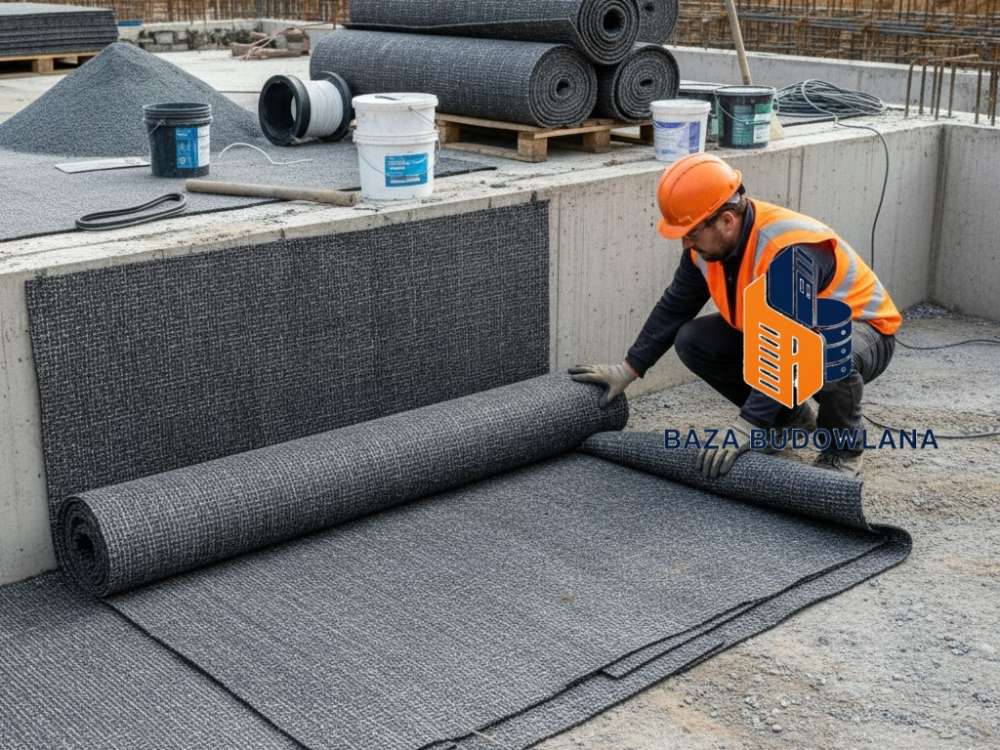

Ten artykuł jest częścią przewodnika: izolacje bentonitowe.

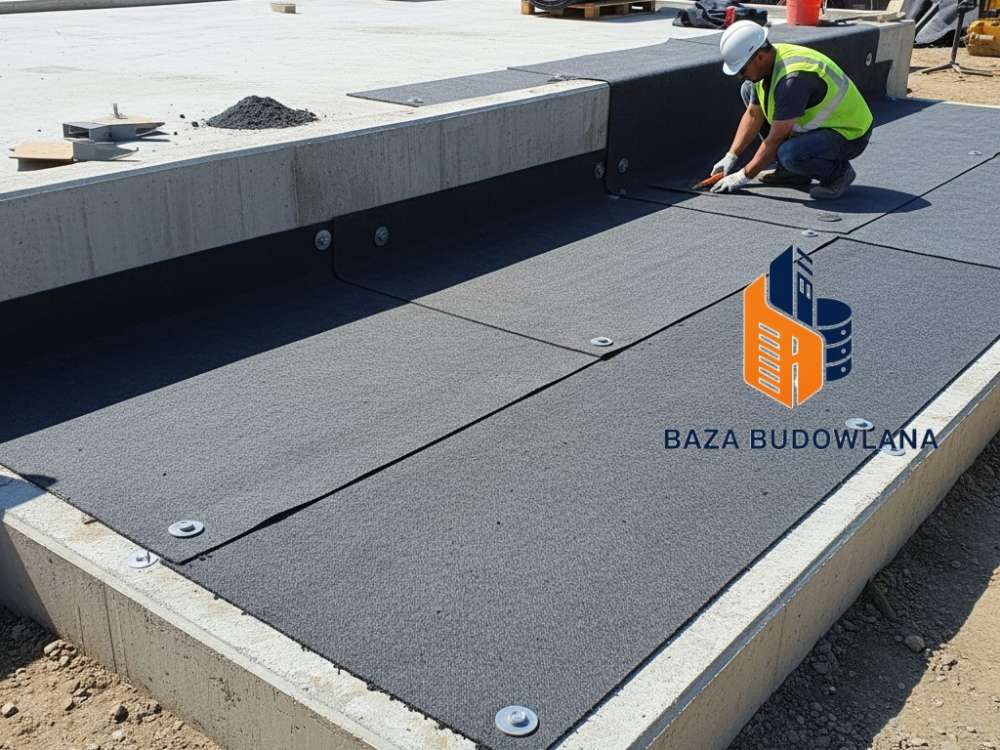

Maty bentonitowe w hydroizolacji fundamentów – jak działają?
Prawidłowe zabezpieczenie części podziemnych budynku przed naporem wody gruntowej to jeden z najistotniejszych etapów procesu budowlanego. Wśród nowoczesnych rozwiązań systemowych, coraz większą popularność zdobywają maty bentonitowe (GCL – Geosynthetic Clay Liners). To zaawansowane geokompozytyGeokompozyty to rodzaj geosytnetyków, których nazwa sugeruje ich złożony charakter. Najczęściej, geokompozyty występują w postaci płaskich i przestrzennych konstrukcji wielowarstowych., które wykorzystują naturalne właściwości minerałów do stworzenia niemal nieprzepuszczalnej bariery hydraulicznej. W przeciwieństwie do tradycyjnych metod, ich działanie opiera się na procesach fizykochemicznych, które czynią je rozwiązaniem niezwykle trwałym i bezpiecznym.
Budowa i skład geokompozytowej maty bentonitowej
Mata bentonitowaMata bentonitowa to nowoczesny materiał hydroizolacyjny, łączący w sobie zalety geosyntetyków i naturalnych właściwości bentonitu – gliny o wyjątkowych zdolnościach pęcznienia w kontakcie z wodą. Składa się z warstwy bentonitu sodowego umieszczonej pomiędzy dwoma warstwami geowłókniny lub geotkaniny, często igłowanych dla zwiększenia integralności struktury. Po instalacji i kontakcie z wodą, mata tworzy jednolitą, nieprzepuszczalną barierę, chroniącą konstrukcje przed przenikaniem wody i wilgoci. Dzięki specjalnemu procesowi igłowania lub klejenia, bentonit jest trwale związany z materiałami geosyntetycznymi. to produkt o strukturze warstwowej, przypominającej "sandwich". Jej serce stanowi bentonit sodowyBentonit sodowy to naturalny minerał ilasty, który zachwyca swoimi wyjątkowymi właściwościami. Bentonit składa się głównie z montmorylonitu o dominacji jonów sodu, co nadaje mu zdolność do niesamowitego pęcznienia w kontakcie z wodą. Ta cecha sprawia, że bentonit sodowy może zwiększyć swoją objętość nawet kilkunastokrotnie, tworząc przy tym żelową strukturę o wysokiej lepkości. – naturalna glina ilasta o unikalnych właściwościach pęczniejących. Aby jednak minerał ten mógł pełnić funkcję izolacyjną w trudnych warunkach budowlanych, musi zostać odpowiednio zamknięty w strukturze geokompozytu.
Typowa mata składa się z trzech głównych elementów:
- GeowłókninaGeowłóknina to przepuszczalny materiał z syntetycznych włókien (najczęściej polipropylenowych lub poliestrowych), stosowany w budownictwie, inżynierii lądowej i ogrodnictwie głównie do separacji, filtracji, drenażu i wzmacniania gruntu. polipropylenowa: Warstwa wierzchnia, która jest przepuszczalna dla wody, ale zatrzymuje drobinki bentonitu.
- Tkanina polipropylenowa: Warstwa spodnia, zapewniająca wysoką wytrzymałość mechaniczną na rozciąganie i przebicie.
- Rdzeń z bentonitu sodowego: Najczęściej w formie granulatu lub proszku, umieszczony pomiędzy tkaniną a geowłókniną.
Kluczowym procesem produkcyjnym jest tzw. igłowanie. Polega ono na mechanicznym łączeniu warstw za pomocą tysięcy włókien, które przechodzą przez warstwę bentonitu, trwale spajając cały kompozyt. Dzięki temu bentonit nie przemieszcza się wewnątrz maty, nawet gdy jest ona montowana pionowo na ścianach fundamentowych.
Mechanizm pęcznienia i proces samouszczelniania
Najbardziej fascynującym aspektem działania mat bentonitowych jest ich interakcja z wodą. Gdy wilgoć dociera do rdzenia maty, bentonit sodowyBentonit sodowy to naturalny minerał ilasty, który zachwyca swoimi wyjątkowymi właściwościami. Bentonit składa się głównie z montmorylonitu o dominacji jonów sodu, co nadaje mu zdolność do niesamowitego pęcznienia w kontakcie z wodą. Ta cecha sprawia, że bentonit sodowy może zwiększyć swoją objętość nawet kilkunastokrotnie, tworząc przy tym żelową strukturę o wysokiej lepkości. zaczyna ją absorbować, co prowadzi do gwałtownego zwiększenia jego objętości (nawet kilkunastokrotnego).
W warunkach budowlanych mata jest ograniczona z jednej strony przez konstrukcję betonową, a z drugiej przez grunt zasypowy (lub chudy beton). To skrępowanie sprawia, że bentonit nie może swobodnie zwiększać objętości, co generuje wysokie ciśnienie pęcznienia. W efekcie powstaje gęsty, nieprzepuszczalny żel, który szczelnie przylega do fundamentu.
Niezwykle istotną cechą jest zdolność do samouszczelniania. Jeśli w trakcie eksploatacji dojdzie do niewielkiego przebicia mechanicznego maty lub pojawią się rysy skurczowe w betonie, aktywny żel bentonitowy, pod wpływem ciśnienia, "wypływa" w miejsce uszkodzenia i samoczynnie je zasklepia. Ta właściwość sprawia, że maty bentonitowe wybacza błędy wykonawcze, które przy tradycyjnych foliach czy powłokach płynnych skutkowałyby awarią izolacji.
Kluczowe parametry techniczne mat bentonitowych
Wybierając matę bentonitową do projektu, należy zwrócić uwagę na kilka parametrów technicznych, które determinują jej skuteczność w konkretnych warunkach wodno-gruntowych:
- Gramatura bentonitu: Standardowo wynosi ona od 4000 do 5000 g/m². Wyższa gramatura zazwyczaj oznacza lepsze właściwości izolacyjne i większy zapas bezpieczeństwa.
- Współczynnik filtracji (k): Określa przepuszczalność bariery. Dla wysokiej klasy mat wynosi on zazwyczaj ok. 10-11 m/s, co czyni je barierą praktycznie nieprzepuszczalną.
- Wytrzymałość na rozciąganie: Parametr istotny przy montażu na głębokich fundamentach, gdzie mata poddawana jest dużym obciążeniom mechanicznym.
- Siła rozwarstwiania (Peel strength): Informuje o tym, jak mocno igłowanie trzyma warstwy kompozytu. Jest to kluczowe dla zachowania integralności maty w kontakcie z wodą.
Zalety mat w porównaniu do tradycyjnych powłok bitumicznych
Dlaczego inżynierowie coraz częściej rezygnują z mas bitumicznych (KMB) na rzecz mat bentonitowych? Odpowiedź tkwi w komforcie pracy i długofalowej trwałości.
1. Warunki montażu: Tradycyjne powłoki bitumiczne wymagają suchego, zagruntowanego podłoża i sprzyjającej pogody. Maty bentonitowe można układać niemal w każdych warunkach – na wilgotny beton, a nawet podczas lekkich opadów deszczu czy w ujemnych temperaturach.
2. Brak konieczności dojrzewania: Powłoki płynne wymagają czasu na wyschnięcie i związanie. Maty działają natychmiast po ułożeniu i zasypaniu, co znacznie przyspiesza harmonogram prac budowlanych.
3. Trwałość materiałowa: Bitumy z czasem ulegają procesom starzenia, twardnieją i mogą pękać. Bentonit jest minerałem naturalnym, który nie traci swoich właściwości pęczniejących wraz z upływem czasu. Jego żywotność jest praktycznie równa żywotności samego budynku.
4. Bezpieczeństwo ekologiczne: Maty są materiałem naturalnym i bezpiecznym dla środowiska, co ma znaczenie przy budowie na terenach objętych ochroną wód podziemnych.
Podsumowanie
Maty bentonitowe stanowią inteligentne rozwiązanie w dziedzinie hydroizolacji ciężkiej. Ich unikalna zdolność do samonaprawy, połączona z prostotą montażu i odpornością na trudne warunki atmosferyczne, czyni je jednym z najpewniejszych systemów zabezpieczania fundamentów. Choć wymagają odpowiedniego skrępowania gruntem i staranności w wykonywaniu zakładów, oferują poziom bezpieczeństwa, któremu trudno dorównać tradycyjnym technologiom powłokowym.
