Definicja i charakterystyka fizykochemiczna wodoszczelności betonu
Wodoszczelność betonu jest definiowana jako zdolność materiału kompozytowego do przeciwstawienia się penetracji wody pod ciśnieniem hydrostatycznym. Właściwość ta nie jest tożsama z nienasiąkliwością; podczas gdy nasiąkliwość odnosi się do ilości wody wchłoniętej przez beton w warunkach ciśnienia atmosferycznego, wodoszczelność określa szczelność struktury matrycy cementowej w warunkach wymuszonego przepływu cieczy.
Z fizyko-chemicznego punktu widzenia szczelność betonu zależy przede wszystkim od struktury porowatości. Kluczowym czynnikiem jest udział porów kapilarnych, przez które następuje transport wody. Beton uznaje się za wodoszczelny, jeżeli jego struktura jest na tyle zwarta, a system porów na tyle ograniczony lub zamknięty, że woda nie jest w stanie przeniknąć przez całą grubość elementu konstrukcyjnego w określonym czasie i pod zadanym ciśnieniem.
Klasyfikacja stopnia wodoszczelności według normy PN-B-06250
W polskiej praktyce inżynierskiej, mimo wprowadzenia normy europejskiej PN-EN 206, wciąż powszechnie stosuje się oznaczenia klas wodoszczelności według normy PN-B-06250. Stopień wodoszczelności oznacza się literą W oraz liczbą parzystą, która określa dziesięciokrotność ciśnienia wody (w MPa), przy którym woda nie przenika przez próbkę w trakcie badania normowego.
| Klasa wodoszczelności | Ciśnienie wody [MPa] | Wymagania i charakterystyka |
|---|---|---|
| W2 | 0,2 | Niska szczelność, stosowana w elementach o małym narażeniu na wilgoć. |
| W4 | 0,4 | Standardowa szczelność dla fundamentów w gruntach średnio przepuszczalnych. |
| W6 | 0,6 | Beton o podwyższonej szczelności, stosowany w budownictwie podziemnym. |
| W8 | 0,8 | Wysoka szczelność, wymagana przy wysokim poziomie wód gruntowych. |
| W10 | 1,0 | Beton specjalistyczny, stosowany w zbiornikach i budowlach hydrotechnicznych. |
| W12 | 1,2 | Bardzo wysoka szczelność, stosowana w konstrukcjach o ekstremalnych wymaganiach. |
Metodyka badań szczelności betonu

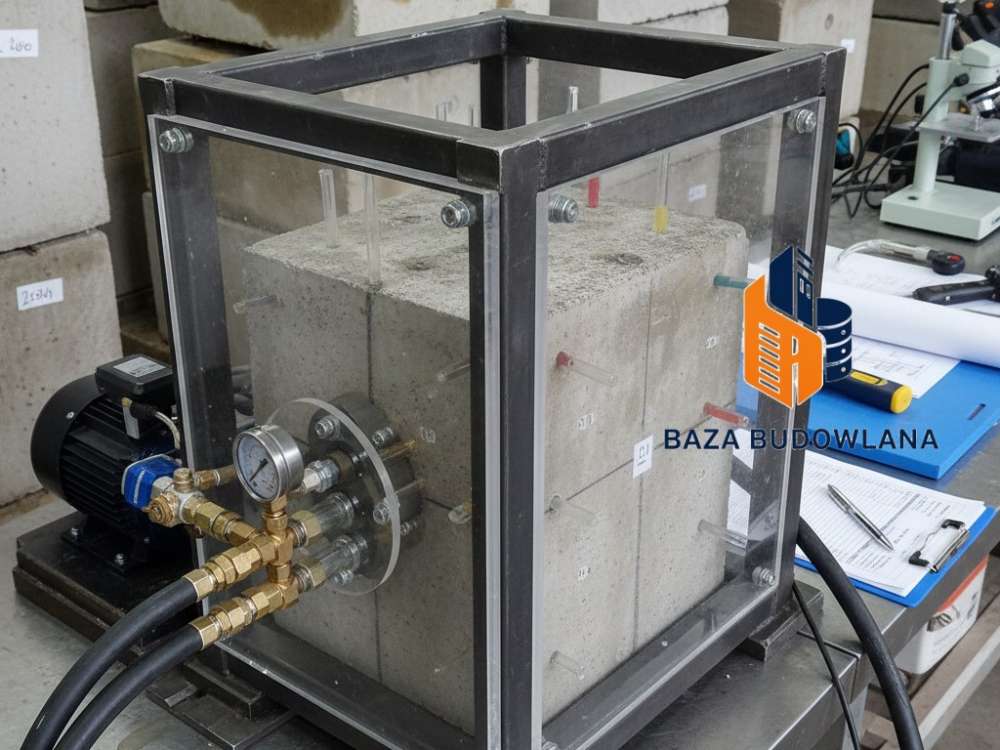

Weryfikacja klasy wodoszczelności odbywa się poprzez badanie głębokości penetracji wody pod ciśnieniem (zgodnie z normą PN-EN 12390-8). Procedura polega na poddaniu próbek betonu działaniu wody pod ciśnieniem 0,5 MPa przez okres 72 godzin. Za beton wodoszczelny uznaje się taki, w którym maksymalny zasięg frontu wody nie przekracza 50 mm, przy czym w budownictwie inżynieryjnym często dąży się do wyników poniżej 30 mm.
Czynniki wpływające na uzyskanie wysokich klas wodoszczelności
Osiągnięcie projektowanej klasy wodoszczelności wymaga optymalizacji składu mieszanki betonowej oraz reżimu wykonawczego. Do najważniejszych czynników należą:
- Wskaźnik woda/cement (w/c): Im niższy wskaźnik w/c (poniżej 0,45), tym mniejsza porowatość kapilarna i wyższa szczelność.
- Rodzaj cementu: Zastosowanie cementów o niskim cieple hydratacji oraz cementów hutniczych (CEM III) sprzyja ograniczeniu rys skurczowych.
- Dodatki mineralne: Mikrokrzemionka, popioły lotne lub mączka wapienna uszczelniają strukturę betonu poprzez wypełnienie mikroprzestrzeni.
- Pielęgnacja betonu: Odpowiednie nawilżanie we wczesnej fazie twardnienia zapobiega powstawaniu spękań, które mogłyby stać się drogami filtracji wody.
Nowoczesne technologie uszczelniania betonu w masie
W celu podniesienia klasy wodoszczelności ponad standardowe parametry wynikające z samego składu mieszanki, stosuje się zaawansowane rozwiązania technologiczne:

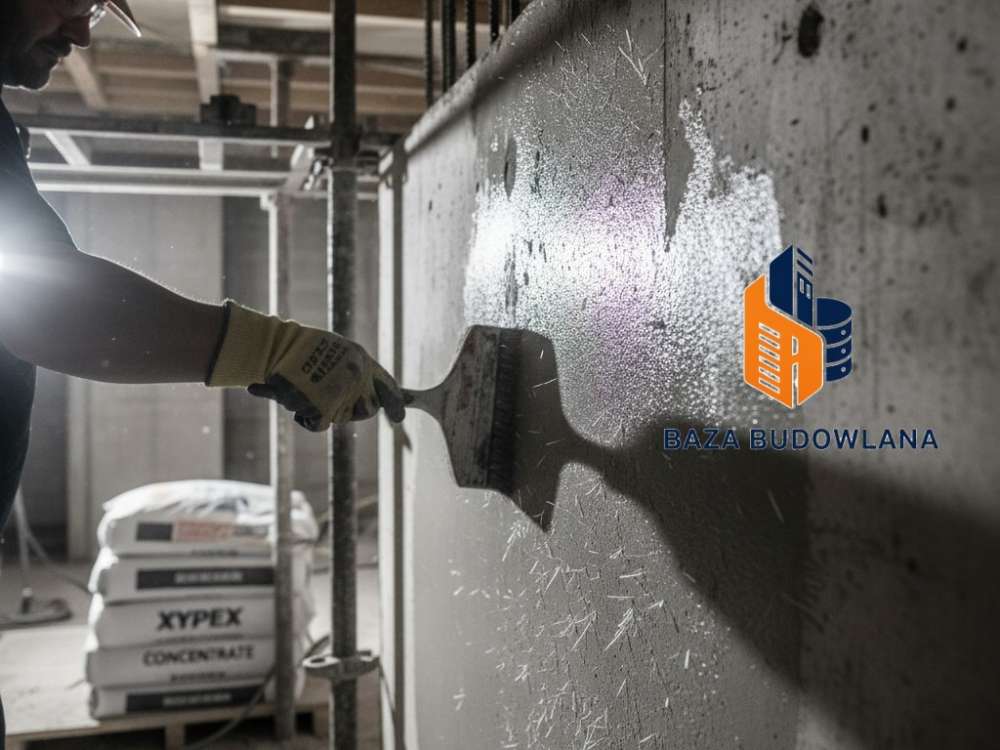

- Hydroizolacja przez krystalizację (np. systemy typu Xypex): Jest to technologia chemicznej modyfikacji betonu. Składniki aktywne reagują z produktami hydratacji cementu, tworząc nierozpuszczalne struktury krystaliczne wewnątrz porów i kapilar. Proces ten sprawia, że beton staje się integralną barierą dla wody, wykazując zdolność do "samoleczenia" mikropęknięć o szerokości do 0,4 mm.
- Domieszki uszczelniająceDomieszka uszczelniająca do betonu to specjalistyczny dodatek stosowany w produkcji betonu, którego głównym zadaniem jest zmniejszenie porowatości oraz wodoprzepuszczalności betonu, co przekłada się na zwiększenie jego szczelności. Dzięki swoim właściwościom, produkt zapewnia dodatkową ochronę konstrukcji betonowych przed przenikaniem wody, co ma znaczenie zarówno w nowych inwestycjach, jak i w remontach istniejących obiektów. (Integral Waterproofing): Dodatki hydrofobowe, które zmieniają napięcie powierzchniowe w porach betonu, uniemożliwiając kapilarne podciąganie wody.
Zastosowanie uzupełniających systemów izolacyjnych
Nawet beton o wysokiej klasie wodoszczelności (np. W10) wymaga systemowego podejścia do uszczelnienia przerw roboczych, dylatacji oraz przejść instalacyjnych. W budownictwie ziemnym i hydrotechnicznym stosuje się rozwiązania komplementarne:
- Izolacje bentonitowe: Wykorzystanie granulatu bentonitowego oraz mat bentonitowych w miejscach styku konstrukcji z gruntem. Bentonit w kontakcie z wodą pęcznieje, tworząc nieprzepuszczalny żel, który doskonale współpracuje z betonem wodoszczelnym.
- Uszczelnienia punktowe i powierzchniowe (np. systemy DRIZORO): Stosowane głównie w pracach naprawczych oraz w miejscach szczególnej koncentracji naprężeń. Pozwalają na lokalne przywrócenie szczelności struktury betonu w przypadku wystąpienia przecieków punktowych lub kawern.
Podsumowanie i normatywne wymagania projektowe
Dobór klasy wodoszczelności powinien być ściśle powiązany z klasami ekspozycji (XC, XD, XS, XF, XA) określonymi w normie PN-EN 206. Projektant konstrukcji musi uwzględnić nie tylko parcie hydrostatyczne, ale również agresywność chemiczną środowiska wodnego. Właściwe zaprojektowanie betonu wodoszczelnego pozwala na rezygnację z tradycyjnych powłok bitumicznych (tzw. technologia "białej wanny"), co znacząco przyspiesza proces inwestycyjny i zwiększa trwałość obiektu.
Domieszki do betonu wodoszczelnego BISEAL WADodatek do betonu i zapraw redukujący kapilarność, domieszka do betonu wodoszczelnego. Uszczelniająca domieszka do betonu, środek do wykonania betonu wodoszczelnego. oraz XYPEX ADMIX C-1000Uszczelniacz do betonu Xypex Admix C – 1000 oraz C-1000 NF dodaje się do masy betonowej w trakcie jej mieszania. Xypex Admix C- 1000 składa się z cementu portlandzkiego, bardzo drobnego piasku krzemionkowego oraz różnych aktywnych składników chemicznych.
W celu osiągnięcia wysokich parametrów szczelności i trwałości konstrukcji, niezbędne jest zastosowanie specjalistycznych domieszek, które modyfikują strukturę porów w betonie. Do najczęściej stosowanych rozwiązań w technologii betonu wodoszczelnego należą:
- BISEAL WADodatek do betonu i zapraw redukujący kapilarność, domieszka do betonu wodoszczelnego. Uszczelniająca domieszka do betonu, środek do wykonania betonu wodoszczelnego. – domieszka uszczelniająca, która redukuje przepuszczalność wody poprzez ograniczenie nasiąkliwości kapilarnej. Poprawia ona urabialność mieszanki, co ułatwia jej właściwe zagęszczenie, a tym samym minimalizuje ryzyko powstawania pustek powietrznych osłabiających szczelność struktury.
- XYPEX ADMIX C-1000Uszczelniacz do betonu Xypex Admix C – 1000 oraz C-1000 NF dodaje się do masy betonowej w trakcie jej mieszania. Xypex Admix C- 1000 składa się z cementu portlandzkiego, bardzo drobnego piasku krzemionkowego oraz różnych aktywnych składników chemicznych. – zaawansowana domieszka krystaliczna, która staje się integralną częścią matrycy betonowej. W wyniku reakcji chemicznej z wilgocią i produktami hydratacji cementu, tworzy ona w porach i kapilarach betonu nierozpuszczalne kryształy. Rozwiązanie to zapewnia nie tylko wgłębną szczelność, ale również unikalną zdolność do samonaprawy mikropęknięć o szerokości do 0,4 mm.
Zastosowanie powyższych preparatów pozwala na skuteczne uzyskanie wymaganej klasy wodoszczelności (np. W8, W12), eliminując konieczność stosowania dodatkowych izolacji powłokowych w wielu typach obiektów inżynieryjnych i kubaturowych.
