Karbonatyzacja

Karbonatyzacja betonu – definicja i istota procesu

Karbonatyzacja betonu to złożony proces fizykochemiczny zachodzący w strukturze kompozytu, polegający na reakcji składników matrycy cementowej z dwutlenkiem węgla $CO_2$ przenikającym z atmosfery. Z punktu widzenia chemii budowlanej, jest to proces zobojętniania (neutralizacji) betonu, który prowadzi do stopniowego obniżenia jego naturalnie wysokiego odczynu pH.

W świeżym i dojrzałym, niekarbonatyzowanym betonie, pH cieczy porowej oscyluje w granicach 12,5–13,5. Tak wysoka zasadowość wynika z obecności wodorotlenku wapnia $Ca(OH)_2$, zwanego portlandytem, oraz alkaliów. W takich warunkach na powierzchni zbrojenia stalowego tworzy się trwała, szczelna warstwa pasywna (tlenkowa), która chroni stal przed korozją. Karbonatyzacja betonu niszczy tę barierę ochronną, co stanowi jedno z największych zagrożeń dla trwałości i bezpieczeństwa konstrukcji żelbetowych.

Mechanizm chemiczny: Jak zachodzi karbonatyzacja betonu?

Proces ten przebiega w obecności wilgoci, która pełni rolę środowiska reakcji. Dyfundujący w głąb struktury dwutlenek węgla rozpuszcza się w wodzie porowej, tworząc słaby kwas węglowy $H_2CO_3$. Kwas ten reaguje z wodorotlenkiem wapnia, prowadząc do powstania węglanu wapnia $CaCO_3$:

$Ca(OH)_2 + CO_2 \rightarrow CaCO_3 + H_2O$

W wyniku tej reakcji zasobność alkaliczna zostaje wyczerpana, a pH spada poniżej wartości krytycznej (ok. 9,0), przy której warstwa pasywna na stali ulega depasywacji. Oprócz portlandytu, procesowi mogą ulegać również inne fazy hydratacji cementu, takie jak faza C-S-H, co prowadzi do dalszych zmian w mikrostrukturze materiału i może wpływać na postępującą degradację.

Czynniki wpływające na tempo karbonatyzacji betonu

Szybkość postępu frontu karbonatyzacji zależy od szeregu czynników wewnętrznych (materiałowych) oraz zewnętrznych (środowiskowych). Do kluczowych parametrów należą:

• Porowatość i przepuszczalność: Betony o wysokim wskaźniku w/c (woda/cement) charakteryzują się większą porowatością, co znacznie ułatwia dyfuzję $CO_2$ w głąb struktury.
• Wilgotność względna powietrza: Karbonatyzacja betonu przebiega najszybciej przy wilgotności rzędu 50–70%. W betonie całkowicie suchym brak jest wody niezbędnej do reakcji, natomiast w betonie nasyconym wodą dyfuzja gazu jest niemal całkowicie zablokowana.
• Stężenie $CO_2$: Wyższe stężenie dwutlenku węgla (np. w centrach miast, tunelach drogowych czy obiektach przemysłowych) drastycznie przyspiesza proces.
• Rodzaj cementu: Cementy z dodatkami mineralnymi (np. popioły lotne, żużle) mogą wykazywać mniejszą rezerwę alkaliczną, co przy niewłaściwym zaprojektowaniu mieszanki może przyspieszyć karbonatyzację.

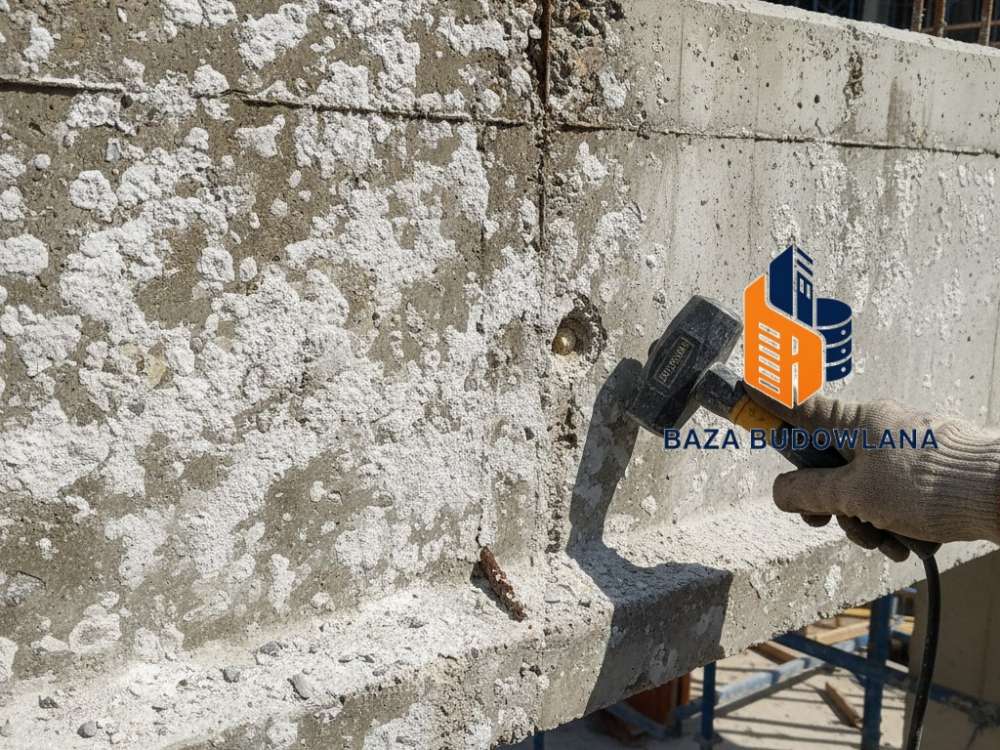

Pułapka karbonatyzacji w diagnostyce sklerometrycznej

Zjawisko to ma kluczowe znaczenie dla rzetelności nieniszczących badań wytrzymałości. Badanie sklerometryczneBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. (przy użyciu młotka SchmidtaMechaniczny młotek Shmidta typ N, inaczej sklerometr Schmidta to budowlane urządzenie pomiarowe do badania wytrzymałości betonu na ściskanie. Klasyczny Młotek Schmidta typ N. Prosta budowa urządzenia (nie wymaga baterii) gwarantuje ciąglą gotowość do pracy.) opiera się na pomiarze energii odbicia bijaka od powierzchni, co jest skorelowane z twardością powierzchniową materiału.

W trakcie karbonatyzacji dochodzi do zjawiska tzw. "fałszywego utwardzenia" warstwy przypowierzchniowej. Powstający węglan wapnia $CaCO_3$ ma większą objętość molową niż wodorotlenek wapnia, co powoduje uszczelnienie struktury porów i wzrost twardości powierzchniowej. W efekcie młotek SchmidtaMechaniczny młotek Shmidta typ N, inaczej sklerometr Schmidta to budowlane urządzenie pomiarowe do badania wytrzymałości betonu na ściskanie. Klasyczny Młotek Schmidta typ N. Prosta budowa urządzenia (nie wymaga baterii) gwarantuje ciąglą gotowość do pracy. wykazuje wyższe wartości liczby odbicia, co sugeruje wyższą wytrzymałość betonu na ściskanie niż w rzeczywistości (nawet o 20-30%).

Aby uniknąć błędów diagnostycznych wywołanych przez karbonatyzację betonu, konieczne jest:

1. Wykonanie testu fenoloftaleinowego w celu określenia rzeczywistej głębokości zmian.
2. W przypadku stwierdzenia skarbonatyzowanej warstwy – usunięcie jej (zeszlifowanie) przed wykonaniem badania sklerometrycznego lub zastosowanie odpowiednich współczynników korekcyjnych zgodnie z instrukcjami ITB.

Metody badania głębokości karbonatyzacji betonu

Podstawową metodą oceny zasięgu zmian jest metoda kolorymetryczna, polegająca na spryskaniu świeżego przełomu betonu roztworem wskaźnika pH.

Głębokość karbonatyzacji $d_k$ określa się w milimetrach od powierzchni zewnętrznej do granicy wyraźnej zmiany barwy wskaźnika.

Normy techniczne i klasy ekspozycji (XC)

Projektowanie konstrukcji odpornych na karbonatyzację reguluje norma PN-EN 206, która definiuje klasy ekspozycji związane z korozją zainicjowaną karbonatyzacją (klasy XC). Dobór parametrów (minimalna klasa wytrzymałości, maksymalny wskaźnik w/c, minimalna zawartość cementu) oraz grubości otuliny zbrojenia zależy od poniższych klas:

• XC1: Suche lub stale mokre (np. wnętrza budynków o niskiej wilgotności).
• XC2: Mokre, rzadko suche (np. fundamenty, części zbiorników).
• XC3: Umiarkowana wilgotność (np. elewacje osłonięte przed deszczem, otwarte hale).
• XC4: Cykliczne mokre i suche (np. konstrukcje narażone na bezpośrednie działanie opadów atmosferycznych).

Procedury badawcze dotyczące oznaczania głębokości karbonatyzacji w konstrukcjach żelbetowych reguluje szczegółowo norma PN-EN 14630.

Jak zatrzymać karbonatyzację betonu? Naprawa i ochrona

W przypadku stwierdzenia zaawansowanej karbonatyzacji, która dotarła do poziomu zbrojenia, konieczne jest podjęcie działań naprawczych. Najczęściej stosuje się systemy naprawcze typu PCC (Polymer Cement Concrete). Proces naprawy obejmuje usunięcie skarbonatyzowanego betonu, oczyszczenie zbrojenia z korozji, nałożenie powłoki antykorozyjnej na stal oraz odtworzenie otuliny zaprawą naprawczą.

W celach profilaktycznych stosuje się powłoki antykarbonatyzacyjne (np. farby akrylowe lub powłoki polimerowo-cementowe). Charakteryzują się one wysokim oporem dyfuzyjnym dla $CO_2$, przy jednoczesnym zachowaniu paroprzepuszczalności, co skutecznie spowalnia postęp karbonatyzacji betonu w czasie.

Podsumowanie

Karbonatyzacja betonu jest procesem nieuniknionym w warunkach atmosferycznych, jednak jej tempo można skutecznie ograniczać poprzez stosowanie betonów o wysokiej szczelności oraz zapewnienie odpowiedniej grubości otuliny zbrojenia zgodnie z Eurokodem 2. W diagnostyce istniejących obiektów niezbędna jest świadomość wpływu tego zjawiska na wyniki badań sklerometrycznychBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. , aby uniknąć błędnej, zawyżonej oceny stanu technicznego konstrukcji.

Najczęściej zadawane pytania (FAQ)

1. Czy karbonatyzacja betonu jest zawsze szkodliwa?
Sama w sobie zwiększa twardość powierzchniową i szczelność betonu, co może być korzystne. Jest jednak skrajnie niebezpieczna dla konstrukcji żelbetowych, ponieważ prowadzi do korozji prętów zbrojeniowych.

2. Jak szybko postępuje karbonatyzacja?
W dobrze wykonanym betonie wysokiej klasy postęp wynosi ok. 1-2 mm na rok, ale w betonach porowatych o wysokim w/c może to być znacznie więcej.

3. Co to jest test fenoloftaleinowy?
To najprostsza metoda chemiczna pozwalająca sprawdzić, jak głęboko zaszła karbonatyzacja betonu. Po spryskaniu świeżego przełomu roztworem fenoloftaleiny, warstwa o prawidłowym pH zabarwia się na różowo, a warstwa skarbonatyzowana pozostaje bezbarwna.
