Iniekcja ciśnieniowa rys w betonie: Kompleksowy przewodnik po technologii i materiałach
Pojawienie się rys i spękań w konstrukcji betonowej to sygnał, którego nie wolno bagatelizować. Choć beton jest materiałem o ogromnej wytrzymałości na ściskanie, jego niska odporność na rozciąganie oraz procesy skurczowe często prowadzą do naruszenia ciągłości struktury. Iniekcja ciśnieniowa to obecnie najskuteczniejsza, „chirurgiczna” metoda naprawy betonu, która pozwala na przywrócenie mu szczelności, a w wielu przypadkach także nośności, bez konieczności kosztownej rozbiórki elementów.
Różnice między rysami suchymi a mokrymi (przeciekającymi)
Kluczem do skutecznej naprawy jest właściwa diagnostyka. W inżynierii budowlanej rysy dzielimy przede wszystkim ze względu na ich stan zawilgocenia oraz aktywność hydrauliczną.
- Rysy suche: Są to pęknięcia stabilne, w których nie stwierdzono obecności wody. Najczęściej wynikają ze skurczu betonu lub błędów projektowych w rozmieszczeniu zbrojenia. Ich naprawa skupia się na scaleniu strukturalnym (monolityzacji) elementu.
- Rysy mokre i przeciekające: To rysy, przez które sączy się woda lub występuje aktywny wyciek pod ciśnieniem. Wymagają one natychmiastowego zatamowania wypływu za pomocą materiałów szybko reagujących z wodą, zanim przystąpi się do uszczelnienia właściwego.
Warto również odróżnić rysy statyczne (które już nie „pracują”) od rys dynamicznych. Te drugie zmieniają swoją szerokość pod wpływem obciążeń lub temperatury, co determinuje wybór materiału o wysokiej elastyczności.
Żywice poliuretanoweŻywica poliuretanowa to syntetyczny polimer powstały w wyniku reakcji polioli z izocyjanianami. Ze względu na swoje wyjątkowe właściwości mechaniczne i chemiczne, stanowi kluczowy materiał w wielu gałęziach przemysłu. Charakteryzuje się elastycznością, wytrzymałością oraz odpornością na ścieranie i czynniki atmosferyczne, np. MAXURETHANE FLOOR albo MAXURETHANE vs. epoksydowe – porównanie właściwości
Wybór odpowiedniego iniektu to najważniejsza decyzja techniczna w procesie naprawy. Najczęściej stosuje się dwa rodzaje żywic, które różnią się diametralnie swoimi właściwościami fizykochemicznymi.
Żywice epoksydoweŻywice epoksydowe to wszechstronny materiał, szeroko stosowany w różnych dziedzinach, od budownictwa po modelarstwo. Charakteryzują się wyjątkowymi właściwościami, takimi jak wysoka wytrzymałość mechaniczna i chemiczna, doskonała przyczepność do różnych podłoży oraz odporność na czynniki zewnętrzne. (EP)
Stosowane są głównie do iniekcji strukturalnej rys suchych. Charakteryzują się doskonałą przyczepnością do betonu oraz bardzo wysokimi parametrami wytrzymałościowymi, często przewyższającymi wytrzymałość samego betonu na rozciąganie. Żywice epoksydoweŻywice epoksydowe to wszechstronny materiał, szeroko stosowany w różnych dziedzinach, od budownictwa po modelarstwo. Charakteryzują się wyjątkowymi właściwościami, takimi jak wysoka wytrzymałość mechaniczna i chemiczna, doskonała przyczepność do różnych podłoży oraz odporność na czynniki zewnętrzne. mają niską lepkość, co pozwala im głęboko penetrować nawet bardzo wąskie szczeliny (poniżej 0,2 mm). Są jednak sztywne – nie nadają się do rys pracujących, gdyż mogą pękać przy kolejnych odkształceniach konstrukcji.
Żywice poliuretanoweŻywica poliuretanowa to syntetyczny polimer powstały w wyniku reakcji polioli z izocyjanianami. Ze względu na swoje wyjątkowe właściwości mechaniczne i chemiczne, stanowi kluczowy materiał w wielu gałęziach przemysłu. Charakteryzuje się elastycznością, wytrzymałością oraz odpornością na ścieranie i czynniki atmosferyczne, np. MAXURETHANE FLOOR albo MAXURETHANE (PUR)
To materiały dedykowane przede wszystkim do uszczelnień. Żywice te są elastyczne, dzięki czemu świetnie radzą sobie w konstrukcjach poddawanych drganiom czy zmianom temperatury. Wyróżniamy poliuretany jedno- i dwuskładnikowe. W kontakcie z wodą żywice te gwałtownie spieniają się, zwiększając swoją objętość i błyskawicznie zamykając przeciek. Po procesie spienienia zazwyczaj wykonuje się iniekcję wtórną z tej samej żywicy (bez spienienia), aby uzyskać trwałe i elastyczne wypełnienie.
Technologia osadzania pakerów i proces tłoczenia materiału

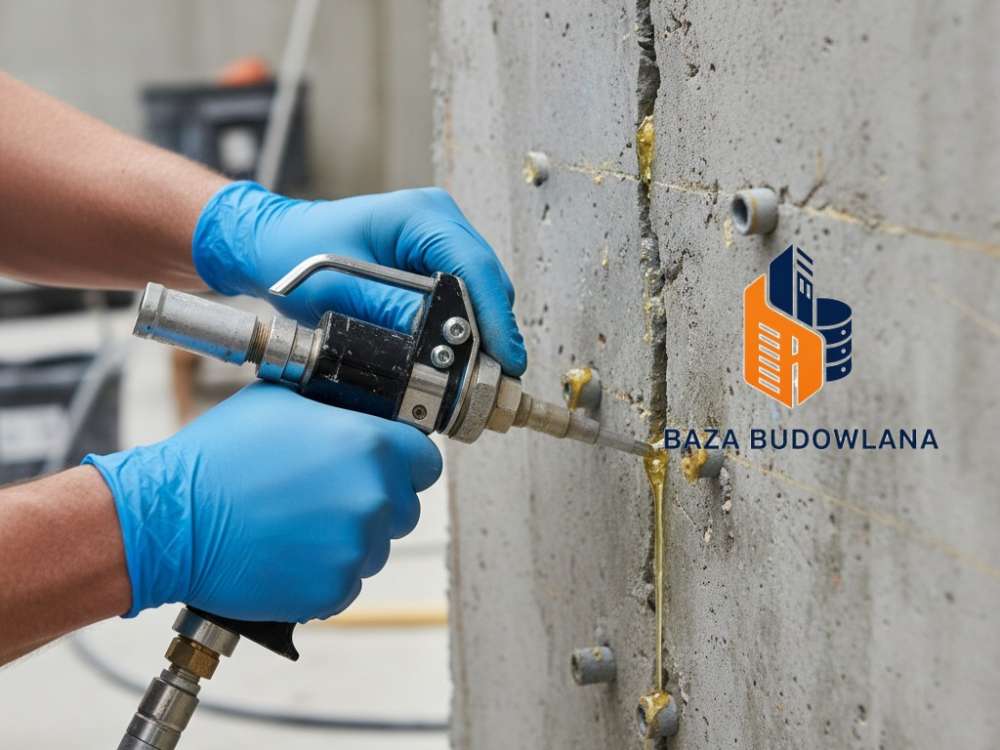

Proces iniekcji ciśnieniowej jest wieloetapowy i wymaga precyzji wykonawczej. Pierwszym krokiem jest oczyszczenie rysy i wyznaczenie miejsc pod pakery iniekcyjne (nazywane również iniektorami lub kalamitkami).
- Wiercenie otworów: Otwory wierci się pod kątem 45 stopni w stosunku do płaszczyzny betonu, tak aby przeciąć rysę w połowie grubości elementu. Rozstaw pakerów zależy od szerokości rysy, zazwyczaj wynosi połowę grubości muru.
- Osadzanie pakerów: W otworach umieszcza się pakery (stalowe lub plastikowe), które po dokręceniu uszczelniają się mechanicznie w betonie.
- Tłoczenie materiału: Przy użyciu pompy iniekcyjnej (ręcznej, nożnej lub elektrycznej) wtłacza się żywicę pod odpowiednim ciśnieniem. Proces zaczyna się od najniżej położonego pakera. Gdy żywica zacznie wypływać z kolejnego otworu, oznacza to, że dany odcinek został wypełniony.
- Wykończenie: Po związaniu żywicy pakery są usuwane, a otwory po nich szpachlowane zaprawą naprawczą typu PCC.
Uszczelnianie strukturalne a uszczelnianie kurtynowe
W zależności od problemu i dostępu do konstrukcji, stosuje się różne strategie iniekcyjne:
Uszczelnianie strukturalne (wypełniające) polega na wprowadzeniu materiału bezpośrednio w rysę lub przerwę roboczą wewnątrz elementu betonowego. Celem jest zamknięcie drogi filtracji wody przez sam beton lub przywrócenie ciągłości konstrukcyjnej.
Iniekcja kurtynowa to metoda bardziej zaawansowana, stosowana najczęściej w budynkach podpiwniczonych, gdzie nie ma możliwości odkopania fundamentów od zewnątrz. Polega ona na przewierceniu elementu (ściany lub płyty dennej) na wylot i wpompowaniu żelu akrylowego bezpośrednio w grunt przylegający do konstrukcji. Materiał ten, mieszając się z gruntem, tworzy wodoodporną „kurtynę” po zewnętrznej stronie przegrody, całkowicie odcinając budynek od naporu wód gruntowych.
Podsumowanie
Iniekcja ciśnieniowa to technologia, która pozwala uniknąć kosztownych robót ziemnych i generalnych remontów. Kluczem do sukcesu jest właściwe rozpoznanie natury zarysowania: żywice epoksydoweŻywice epoksydowe to wszechstronny materiał, szeroko stosowany w różnych dziedzinach, od budownictwa po modelarstwo. Charakteryzują się wyjątkowymi właściwościami, takimi jak wysoka wytrzymałość mechaniczna i chemiczna, doskonała przyczepność do różnych podłoży oraz odporność na czynniki zewnętrzne. wybieramy, gdy zależy nam na wzmocnieniu konstrukcji, natomiast żywice poliuretanoweŻywica poliuretanowa to syntetyczny polimer powstały w wyniku reakcji polioli z izocyjanianami. Ze względu na swoje wyjątkowe właściwości mechaniczne i chemiczne, stanowi kluczowy materiał w wielu gałęziach przemysłu. Charakteryzuje się elastycznością, wytrzymałością oraz odpornością na ścieranie i czynniki atmosferyczne, np. MAXURETHANE FLOOR albo MAXURETHANE są niezastąpione w walce z wilgocią i przeciekami. Ze względu na konieczność użycia specjalistycznego sprzętu i precyzyjnego doboru ciśnień tłoczenia, prace iniekcyjne powinny być powierzane wyspecjalizowanym ekipom z doświadczeniem inżynieryjnym.
