OPIS:
Thortex 13 Cerami Tech EG jest dwuskładnikowym, materiałem w postaci pasty z wypełnieniem ceramicznym bazowanym na epoksydowej bazie utwardzanej poliaminowo – amidowym utwardzaczem. Tak zaprojektowana kompozycja pozwala uzyskać powłokę o wysokiej odporności na wycieranie i erozje w połączeniu z optymalnymi własnościami fizykomechanicznymi .

ZAKRES ZASTOSOWAŃ:
Thortex 13 Cerami Tech EG służy przede wszystkim do odbudowy elementów układów przepływowych takich jak : korpusy pomp, wirniki, wentylatory, wymienniki ciepła itp. narażonych na KOROZJĘ, EROZJĘ i KAWITACYJĘ. Po zmieszaniu bazy i utwardzacza, przyjmuje postać tiksotropowej pasty, służącej do wypełniania głębokich wżerów i zniszczeń materiału.
Thortex 13 Cerami Tech EG metal stosuje się wszędzie tam gdzie chcemy usunąć skutki korozji, erozji i kawitacji, a więc do :
- uzupełnianie braków materiałowych w skorodowanych lub wyerodowanych korpusach pomp i
innych elementach układów przepływowych
- napraw śrub okrętowych, elementów sterów, dużych korpusów
- odbudowy łopatek wirników i kierownic
- napraw wymienników ciepła i wentylatorów


PRZYGOTOWANIE POWIERZCHNI:
Powierzchnie metalowe powinny być poddane obróbce strumieniowo-ściernej do uzyskania stopnia czystości Sa 2 ½ według PN ISO 85001–1 i wysokości chropowatości najlepiej 50 – 75 μm. Pokrywane powierzchnie odtłuścić materiałem Thortex 94 Universal cleaner. Aplikację materiału należy przeprowadzić w okresie max do 4 godzin od zakończenia przygotowania powierzchni. Nakładania nie należy przeprowadzać w temperaturze poniżej 5 oC i przy wilgotności większej niż 85% i gdy powierzchnia ma temperaturę niższą niż 3 oC od punktu rosy.
W przypadku powierzchni intensywnie zaolejonych lub mających wcześniej kontakt z solą zaleca się kilkakrotne mokre piaskowanie potem suche piaskowanie oraz następujące po nim odłuszczanie lub / i operację wygrzania aż do momentu gdy sól czy olej przestaną pojawiać się na powierzchni.

STOSUNEK MIESZANIA:
Baza do Utwardzacza - 3 : 1 objętościowo lub 5 : 1 wagowo. Należy unikać mieszania dużych ilości materiału ze względu na szybciej zachodząca reakcję molekularną w większej objętości materiału.
Bazę i utwardzacz mieszać dokładnie aż do uzyskania jednolitej barwy mieszanego materiału (bez jakichkolwiek smug).
Objętość właściwa: 417 cm3/kg.
W miejscach, które należy później rozłączyć stosujemy separator Thortex 95. Separator Thortex 95 powinien być całkowicie suchy przed aplikacją Thortex 13 Cerami tech EG.

NAKŁADANIE:
Zaleca się nanoszenie nożem lub aplikatorem dołączonym do opakowania. Aplikowaną warstwę należy mocno wcierać w naprawianą powierzchnię. W przypadku nakładania drugiej warstwy należy ją zaaplikować do momentu gdy pierwsza warstwa nie utwardzi się całkowicie tj. przed wstępnym związaniem pierwszej warstwy. W przeciwnym przypadku pierwszą warstwę należy poddać obróbce strumieniowo-ściernej do uzyskania profilu chropowatości jak powyżej.

DANE APLIKACYJNE dla temperatury 20 oC
- czas użycia po wymieszaniu: 25 min.
- wstępne zajście reakcji chemoutwardzalnej: 1 godz.
- minimalny czas do obróbki skrawaniem: 2 godz.
- pełne utwardzenie mechaniczne: 5 dni
- grubość nałożonej warstwy: zależnie od ubytku max do 25 mm
- wydajność objętościowa : 417 cm3 z 1 kg
- V.O.C. / zawartość cząstek lotnych / : brak
Obróbka skrawaniem jest nie zalecana ze względu na wypełnienie ceramiczne materiału, które może powodować nadmierne zużycie narzędzi skrawających. Ewentualna obróbka jest możliwa zaraz po wstępnym utwardzeniu materiału.

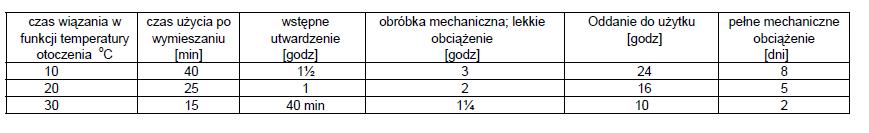

Podane czasy aplikacji mogą się różnić od powyższych zależnie od temperatury powierzchni i wilgotności powietrza jak poniżej:

ZALECENIA SPECJALNE:
- unikać niepotrzebnego kontaktu ze skórą;
- używane do aplikacji narzędzia należy natychmiast umyć w rozcieńczalniku
Czas przechowywania materiału wynosi 5 lat, jeśli materiał przechowywany jest
w temp. od 5 oC - 30 oC

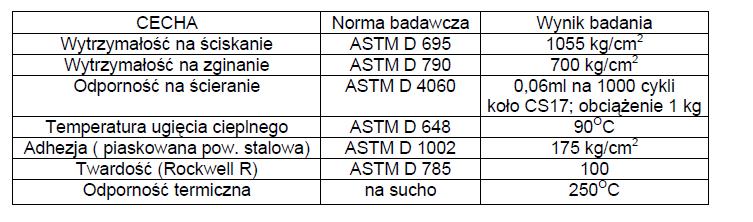

CHARAKTERYSTYKI WYTRZYMAŁOŚCIOWE:

ATESTY I DOPUSZCZENIA
1/ Kontakt z żywnością : dopuszczony do sporadycznego kontaktu z żywnością wg USDA, dopuszczony do kontaktu z żywnością wg FDA
2/ Dopuszczenia Towarzystw Klasyfikacyjnych : Bureau Veritas, American Bureau of Shipping, RINA, AH Alan & Partners, Polski Rejestr Statków.

INNE ZALECENIA
Materiał jest całkowicie niepalny, może być zatem przechowywany bez szczególnych środków zabezpieczenia.
